10 ошибок в слаботочных системах частного дома

Ошибки в видеонаблюдении

Камеры часто ставят слишком высоко, что даёт обзор, но нет детализации. Например, при проникновении на участок виден лишь тёмный силуэт без возможности разглядеть лицо или одежду.

Установка камер рядом с деревьями приводит к засветке ночью: монтажник настраивает камеру днём, а вечером она освещает дерево, и ничего кроме него не видно.

Кабельные линии видеонаблюдения могут достигать 250 метров, что является пределом для коммутаторов с режимом Extend при условии качественного кабеля. Такие длины встречаются в больших домах и резиденциях.

Проблемы с Wi-Fi и кабельными линиями

Wi-Fi — двусторонняя связь, поэтому одного мощного роутера недостаточно для дома больше 100 кв. м. Телефон слышит роутер, но не может передать ответный сигнал.

На черновом этапе нужно прокладывать линии к нескольким точкам доступа и сводить их в коммутационный узел. Установка дополнительных mesh-систем на чистовом этапе требует розеток, которых может не быть.

Слаботочные щиты на разных этажах часто не объединяют кабелем, хотя это единая система. Электрические щиты соединяют, а слаботочные забывают, что приводит к неработоспособности.

Домофония и управление воротами

Современная домофония требует сведения всех устройств в слаботочный щит или иную точку консолидации, где они коммутируются между собой.

Для управления калиткой и воротами с домофона нужны линии между вызывной панелью, замком и приводом ворот. Эти линии следует предусматривать на этапе планировки участка.

Аналоговые домофоны ограничивают функционал: нельзя выбрать открытие калитки или ворот, приложения работают неэффективно и часто глючат. Современные системы позволяют получать звонок на смартфон и управлять доступом.

Закладные под слаботочку

Закладные для слаботочных систем нужно проектировать на этапе фундамента, как и для электричества, канализации и воды. Необходимо вывести домофонию, интернет-кабель, уличные камеры и линии для будущих построек (например, бани).

Рекомендуется делать одну запасную закладную. Она стоит недорого, но сохраняет нервы и деньги в будущем.

Резервный интернет и телевидение

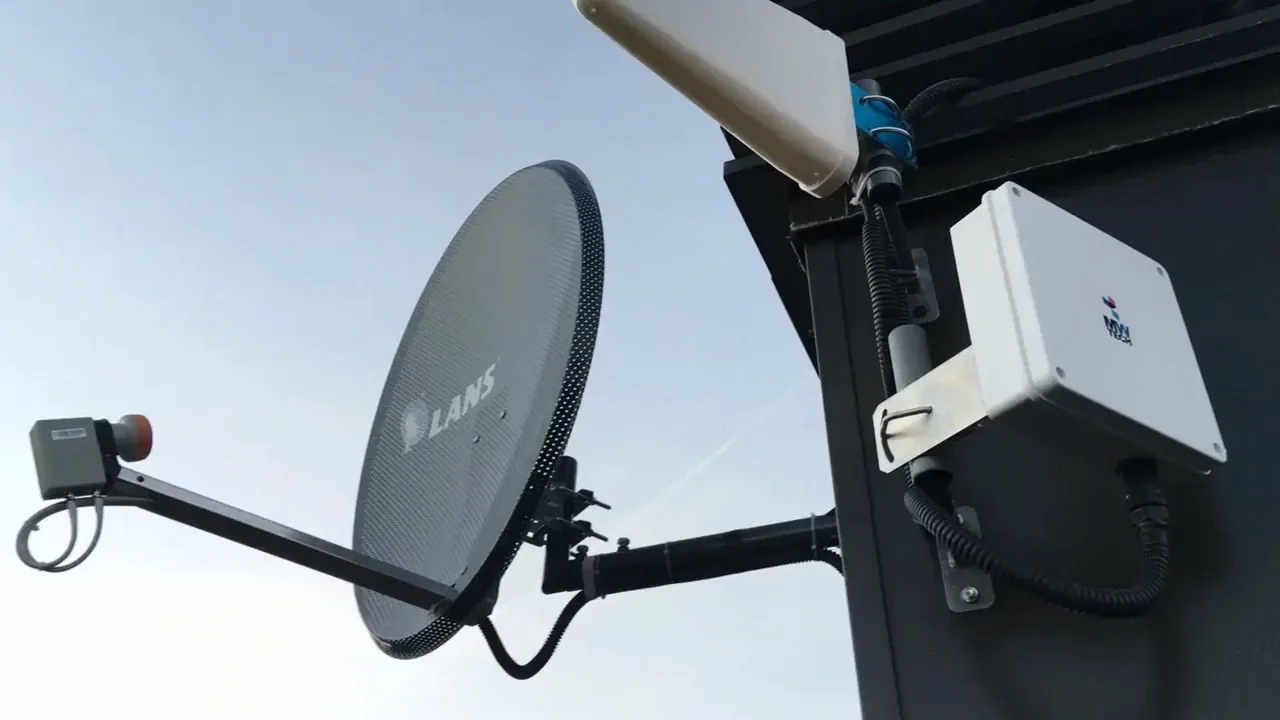

В коттеджных поселках часто только один провайдер, поэтому нужен резервный канал через SIM-модем. Антенна устанавливается на крыше или в удобном месте, а тариф стоит около 450 рублей в месяц за 100 ГБ трафика.

Современные маршрутизаторы позволяют автоматически переключаться на SIM при пропадании основного канала. Кабельную линию под модем можно заложить на черновом этапе, а устройство установить позже.

Если в проекте есть телевизионные розетки, нужно предусмотреть источник сигнала: эфирную или спутниковую антенну. Часто розетки сводят в щит, но линии до антенн не выводят, оставляя их без сигнала.

Усиление сотовой связи, уличный Wi-Fi и проектирование

Усиление сотовой связи требует специализированных кабелей и репитеров, лучше делать на черновом этапе. Если вспомнить об этом на чистовом, придётся штробить стены или прокладывать линии наружным способом.

Уличный Wi-Fi стоит предусмотреть для беседки или мангала, используя закладную. Отдельная точка доступа обеспечит стабильный интернет на улице в теплое время года.

Главная ошибка — не спроектировать систему хотя бы на листе бумаги. Заказчику следует выписать все желаемые системы и устройства, чтобы понять, какие линии и закладные нужны.

Практика

Чек-лист по материалу

• Составить список всех слаботочных систем и устройств на листе бумаги до начала строительства.
• Предусмотреть закладные из дома для домофонии, интернета, уличных камер и будущих построек.
• Запроектировать несколько точек Wi-Fi для дома площадью более 100 кв. м и соединить их кабелем.
• Объединить слаботочные щиты на разных этажах в единую систему.
• Для домофонии с управлением воротами проложить линии между вызывной панелью, замком калитки и приводом ворот.
• Заложить резервный канал интернета через SIM-модем.
• Если планируется телевидение, предусмотреть эфирную или спутниковую антенну.
• На черновом этапе заложить кабельные линии для усиления сотовой связи, если сигнал плохой.
• Предусмотреть уличную точку доступа Wi-Fi для беседки или мангала.

Справка

Термины из видео

Слаботочные системы

Инженерные системы частного дома, включающие интернет, видеонаблюдение, домофонию, телевидение и другие, работающие на низком напряжении.

Закладная

Труба или отверстие в фундаменте или стене, заложенное на этапе строительства для прокладки кабелей.

Репитер

Блок усиления сигнала сотовой связи, который принимает сигнал с уличной антенны и передаёт на внутренние антенны.

Коммутатор с режимом Extend

Сетевой коммутатор, позволяющий передавать данные на расстояние до 250 метров при использовании качественного кабеля.
