32-канальный IP-видеорегистратор BEWARD RK2432H: камеры до 12 Мп, поток до 320 Мбит/с

Основные возможности и характеристики

BEWARD RK2432H — 32-канальный IP-видеорегистратор, позволяющий записывать видео с 32 IP-камер с разрешением до 12 Мп. Суммарный входящий поток со всех подключенных камер может достигать 320 Мбит/с. Поддерживаются форматы кодирования H.265 и H.264 (HP/MP/BP).

Регистратор обеспечивает запись звука с каждого канала. Доступно синхронное воспроизведение 16 каналов одновременно в FullHD.

Аппаратные интерфейсы и подключение

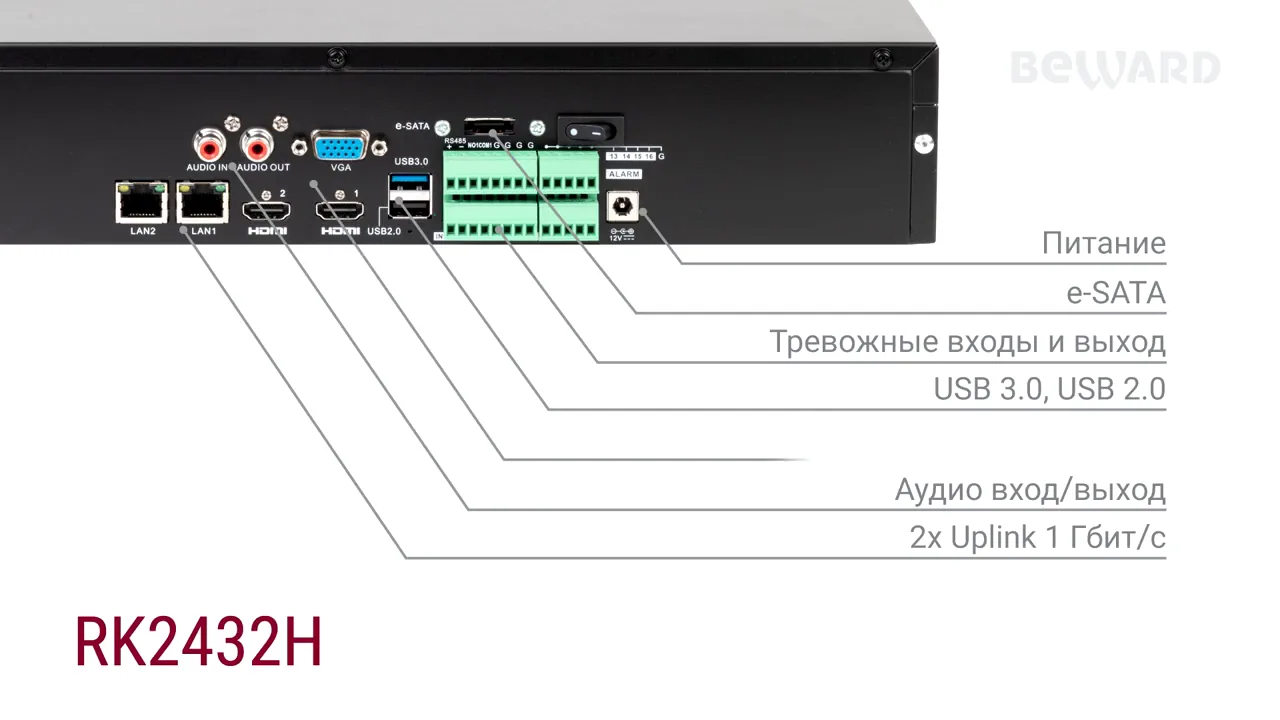

На передней панели регистратора размещен один USB-разъём, на задней — ещё два USB. Там же находятся разъёмы для подключения питания, аудио вход и выход, тревожные входы и выход, а также разъём для подключения дополнительного SATA-диска для расширения архива.

Устройство оснащено двумя гигабитными сетевыми интерфейсами RJ-45 1000 Мбит/с и разъёмами для подключения мониторов. Возможно подключение двух мониторов с независимым изображением.

Управление и работа с архивом

Управление регистратором осуществляется через монитор или с компьютера через веб-интерфейс. Пользователь может в режиме реального времени просматривать изображение с 32 IP-камер и управлять ими, а также настраивать и управлять предустановками ПТЗ. При срабатывании детекции отображается панель тревог с возможностью сразу перейти к записи события.

Работа с архивом поддерживает несколько способов поиска. Поиск по дате и времени выполняется с перемещением по временной шкале. Поиск по событиям (тревожный вход, детекция движения) — с перемещением по превью записанных событий. Можно задать фрагмент записи одного канала (например, сутки или несколько часов) и разбить его на несколько равных по времени частей (от 1 до 10) для одновременного просмотра, что ускоряет поиск нужного события.

Доступно воспроизведение важных сцен по меткам, сделанным во время онлайн-просмотра или просмотра архива. Слайд-шоу позволяет просмотреть список изображений, сделанных вручную или камерой по расписанию. Фрагменты позволяют выбрать канал, месяц и день записи: каждый день представлен как 24 видео, соответствующих 24 часам, а каждый час — как 60 минут.

Хранение архива

Для записи архива к регистратору через SATA-интерфейс можно подключить четыре жестких диска объемом до 22 ТБ каждый. Два из них могут быть резервными, то есть возможно зеркалирование записи.

Удаленный доступ и уведомления

P2P технология позволяет подключиться к регистратору с мобильного устройства. Для этого достаточно считать QR-код с коробки, с самого регистратора или в интерфейсе подключенного устройства. Через бесплатное приложение можно в реальном времени просматривать до четырех каналов одновременно, а также просматривать архив с ускорением или замедлением до 16 крат и делать снимки во время просмотра.

На телефон могут приходить уведомления о событиях, например о срабатывании детекции движения. Пользователь может перейти прямо в архив и просмотреть запись события. Также по тревоге регистратор можно настроить на реальное действие, например включение света при срабатывании детектора движения.

Комплект поставки

В комплект поставки, помимо регистратора, входят блок питания и USB-мышь.

Практика

Чек-лист по материалу

• Проверить совместимость IP-камер с разрешением до 12 Мп и форматами H.265/H.264.
• Рассчитать суммарный битрейт камер, чтобы не превышать 320 Мбит/с.
• Выбрать и установить жесткие диски SATA (до 4 шт., до 22 ТБ каждый) с учетом необходимости зеркалирования.
• Подключить мониторы (до двух) и настроить независимое отображение.
• Настроить сетевые интерфейсы (два RJ-45 1000 Мбит/с).
• Настроить P2P для удаленного доступа через мобильное приложение с использованием QR-кода.
• Настроить уведомления о событиях и реакции на тревогу (например, включение света).
• Ознакомиться с руководством по работе с архивом: поиск по дате/времени, событиям, разбиение фрагментов, метки.

Справка

Термины из видео

IP-видеорегистратор

Устройство для записи и хранения видео с IP-камер, а также управления ими.

H.265

Формат кодирования видео, обеспечивающий более эффективное сжатие по сравнению с H.264.

H.264

Формат кодирования видео с поддержкой профилей High, Main, Baseline.

P2P

Технология, позволяющая подключаться к регистратору с мобильного устройства через интернет без сложной настройки сети, обычно с помощью QR-кода.

ONVIF

Стандарт совместимости сетевых устройств видеонаблюдения (упомянут в названии, но в расшифровке не раскрывается).

SATA

Интерфейс для подключения жестких дисков.

ПТЗ

Поворотное устройство (PTZ), позволяющее управлять положением камеры.

Зеркалирование записи

Режим резервного копирования, при котором данные записываются одновременно на два диска.
