8 видов коннекторов RJ-45: обзор и обжим

Устройство коннектора RJ-45

Коннектор RJ-45 8P8C используется для подключения кабеля к сетевому оборудованию и соединения устройств между собой. Он состоит из пластикового корпуса и специальных площадок с контактами (ножами) внутри. При обжиме зубцы врезаются в изоляцию провода и соприкасаются с жилой, обеспечивая электрическое соединение.

Таким образом, коннектор выполняет две ключевые функции: механическую фиксацию кабеля и создание надёжного контакта между жилами провода и контактами разъёма. Последовательность действий при установке коннектора включает зачистку кабеля, подготовку жил, их вставку в корпус и обжим специальным инструментом, в результате чего зубцы прокалывают изоляцию и касаются жилы.

Стандартный коннектор RJ-45 cat.5e без экрана

Простой и популярный коннектор RJ-45 cat.5e без экрана предназначен для передачи данных на скорости до 100 Мбит/с с частотой 100 МГц. Его преимущества включают низкую стоимость, простоту установки и широкую доступность. Благодаря этим качествам он подходит для домашних и малых офисных сетей.

Для обжима такого коннектора используется кримпер с маркировкой 8P. Процесс установки аналогичен описанному выше: подготовка кабеля, вставка жил в коннектор и обжим инструментом. В результате зубцы врезаются в изоляцию и обеспечивают контакт с жилой, что гарантирует надёжное соединение.

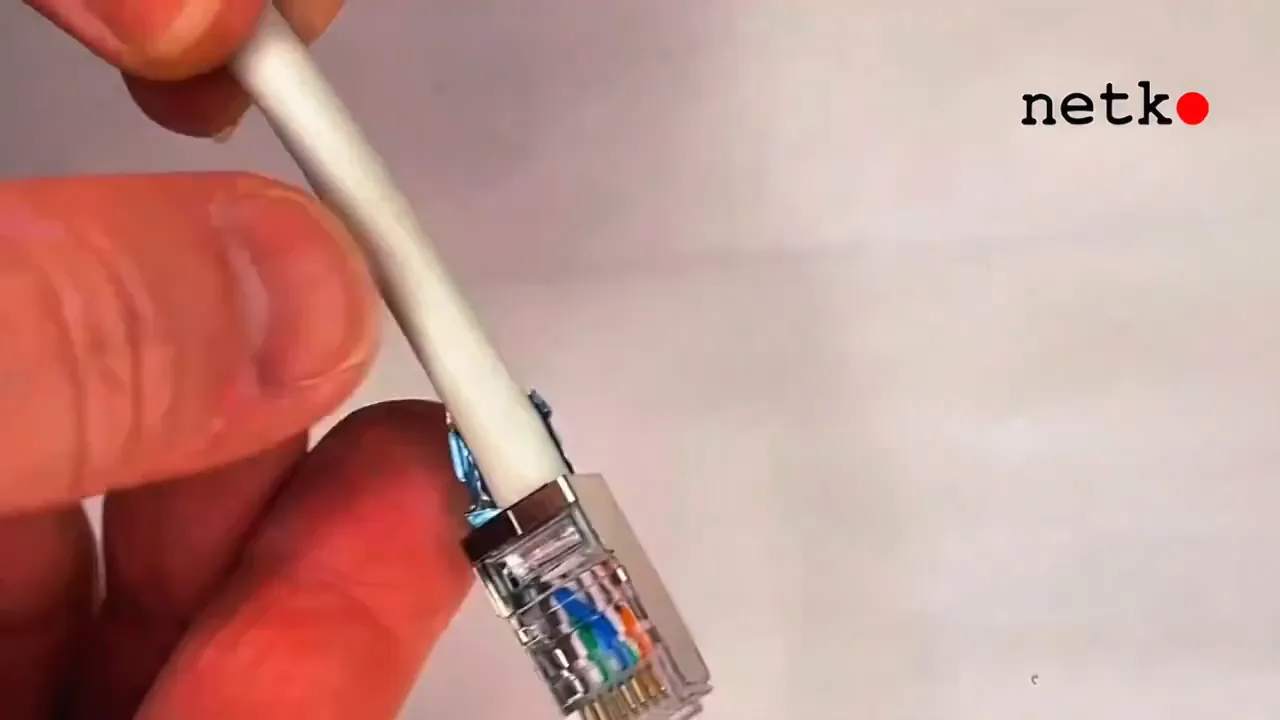

Экранированный коннектор RJ-45 cat.5e

Экранированный коннектор RJ-45 cat.5e имеет защитный экран из тонкого металла, который предназначен для защиты от наводок и помех. Этот экран маркируется как STP или FTP, что указывает на наличие экранирования. Однако такой коннектор используется только в экранированных сетях, где все компоненты имеют защиту и заземление. Это означает, что для эффективной работы необходимо, чтобы кабель, розетки и другое оборудование также были экранированы и заземлены.

Кроме того, экранированный коннектор требует заземления дренажного проводника. Дренажный проводник, который обычно присутствует в экранированных кабелях, должен быть подключен к заземлению, чтобы обеспечить отвод помех. Без заземления экран не будет выполнять свою функцию, и даже может стать источником дополнительных помех. Поэтому при монтаже таких коннекторов необходимо уделять особое внимание правильному заземлению всех элементов сети.

Коннекторы RJ-45 cat.6 со вставкой (без экрана и экранированный)

Коннекторы RJ-45 cat.6 со вставкой имеют особенность — наличие вставки, которая располагает проводники в шахматном порядке и исключает взаимные влияния. Эта вставка помогает снизить перекрестные помехи и обеспечивает более стабильную передачу данных на высоких частотах. Такие коннекторы бывают с экраном и без экрана, что позволяет выбирать подходящий вариант в зависимости от требований сети.

При работе с кабелем 6 категории необходимо учитывать, что он имеет толстые жилы, что нужно учитывать при заправке. Это может затруднить процесс монтажа, поэтому важно аккуратно располагать проводники во вставке, чтобы не повредить их и обеспечить надежный контакт. Экранированная версия коннектора также требует заземления дренажного проводника, как и в случае с cat.5e, для эффективной защиты от помех.

Сквозные коннекторы RJ-45 cat.5e (без экрана и экранированный)

Сквозные коннекторы RJ-45 cat.5e имеют сквозные отверстия для проводников, что упрощает процедуру обжима. Благодаря этим отверстиям проводники можно пропустить насквозь, и предварительное выравнивание проводников не требуется. Это снижает риск ошибок и ускоряет монтаж.

Обжимаются такие коннекторы специальным инструментом с лезвием, который одновременно обрезает излишки кабеля, выступающие из сквозных отверстий. Такой инструмент обеспечивает надежную фиксацию и аккуратный край.

Экранированная версия сквозного коннектора также требует заземления. Это необходимо для защиты от электромагнитных помех и обеспечения целостности экрана.

Быстрозажимной и короткий коннекторы RJ-45 cat.5e

Быстрозажимной коннектор (также называемый пылевым) обжимается руками без специального инструмента. В его конструкции предусмотрены резцы, которые прорезают оболочку кабеля и изоляцию, зажимая кабель. Это позволяет быстро установить коннектор в полевых условиях.

Короткий коннектор имеет длину 13,37 мм, тогда как стандартный — 22,5 мм. Такая компактность удобна, когда стандартный разъем не помещается, например, в тесных монтажных коробках или за панелью.

Для обжима короткого коннектора используется обычный кримпер. Несмотря на уменьшенные размеры, он обеспечивает надежное соединение и совместим со стандартными инструментами.

Практика

Чек-лист по материалу

• Подготовьте кабель витая пара, зачистите внешнюю оболочку.
• Расположите проводники по схеме 568B.
• Для стандартного коннектора: вставьте проводники в коннектор до упора, чтобы оболочка зашла внутрь, и обожмите кримпером.
• Для экранированного коннектора: заземлите дренажный проводник.
• Для коннектора со вставкой: расположите проводники в шахматном порядке с помощью вставки.
• Для сквозного коннектора: пропустите проводники насквозь и обожмите специальным инструментом с лезвием.
• Для быстрозажимного коннектора: уложите проводники по схеме и сильно зажмите руками.
• Для короткого коннектора: обожмите обычным кримпером.

Справка

Термины из видео

RJ-45 (8P8C)

Стандартный разъем для подключения кабеля витая пара к сетевому оборудованию.

Кримпер

Инструмент для обжима коннекторов на кабеле.

Экранированный коннектор

Коннектор с металлическим экраном для защиты от электромагнитных помех.

Дренажный проводник

Проводник в экранированном кабеле, предназначенный для заземления экрана.

Вставка

Элемент коннектора категории 6, располагающий проводники в шахматном порядке для снижения взаимных влияний.

Сквозной коннектор

Коннектор с отверстиями насквозь для проводников, упрощающий обжим.

Быстрозажимной коннектор

Коннектор, обжимаемый руками без специального инструмента.

Короткий коннектор

Коннектор уменьшенной длины (13,37 мм) для использования в стеснённых условиях.
