[#96] Алиса, открой домофон! – подключение и обзор Swiitch Domofon v.2

Введение и задачи

Автор стремится избавиться от необходимости носить с собой ключи и автоматизировать процесс открытия домофона. Перед ним стоят две основные задачи: первая — открывать дверь самостоятельно, без физического ключа, и вторая — предоставлять удаленный доступ гостям и курьерам, чтобы они могли войти без участия автора.

В его подъезде установлен домофон Eltis, который имеет защиту от копирования ключей, что усложняет задачу создания дубликатов или использования простых эмуляторов. Это требует более продуманного решения, способного обойти или интегрироваться с такой системой безопасности.

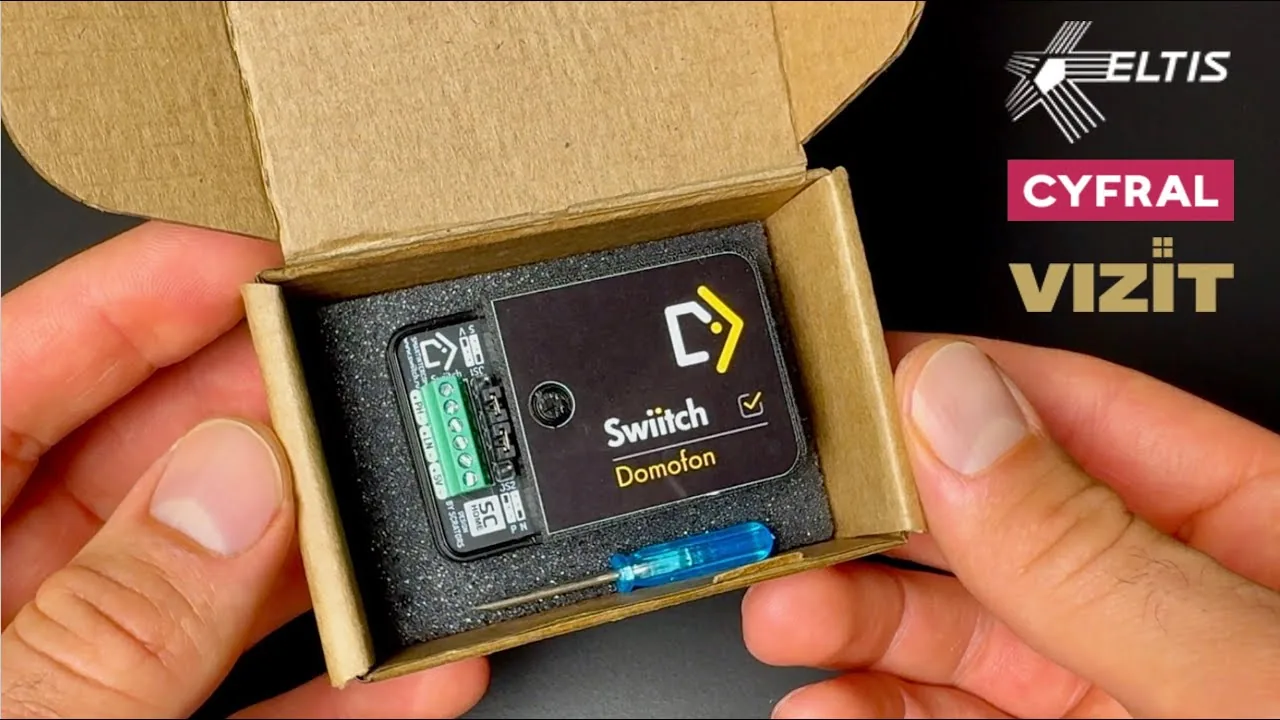

Распаковка и характеристики устройства

Для решения поставленных задач было выбрано устройство Swiitch Domofon v.2. Оно поддерживает аналоговые координатные домофоны таких производителей, как Eltis, Cyfral и Visit, что соответствует установленной модели. В комплекте поставки имеется отвертка, предназначенная для монтажа, что упрощает установку без необходимости приобретения дополнительных инструментов.

Устройство разработано в Санкт-Петербурге, что может свидетельствовать о его адаптации к местным условиям и стандартам. Благодаря поддержке указанных типов домофонов, Swiitch Domofon v.2 способен заменить традиционный ключ и обеспечить удаленное управление доступом, решая обе задачи автора.

Подключение

Для подключения устройства необходимо сначала отключить трубку домофона от линии, чтобы обеспечить безопасность и корректность монтажа. После этого линию подключают к разъемам L и N, строго соблюдая полярность: фаза — к L, ноль — к N. Это критически важно для работы устройства и предотвращения повреждений.

Трубка домофона подключается к отдельному разъему PH, что позволяет сохранить её функциональность и использовать совместно с новым устройством. Для соединений применяются клеммы Wago и обжимные наконечники, которые обеспечивают надежный контакт и упрощают монтаж, исключая необходимость пайки или скрутки.

Настройка и функционал

После подключения устройство создает собственную точку доступа Wi-Fi, к которой необходимо подключиться для первоначальной настройки. Это позволяет безопасно сконфигурировать параметры сети и привязать устройство к аккаунту в приложении Switch Pro.

В приложении Switch Pro доступны режимы управления: открыть (активировать открытие двери), сбросить (вернуть настройки к заводским), расписание (задать временные интервалы автоматического открытия) и уведомления (получать оповещения о событиях). Также предусмотрено виртуальное устройство «домофон вызов», которое интегрируется в сценарии автоматизации, позволяя, например, включать свет или отправлять уведомления при вызове с домофона.

Интеграция в умный дом

Интеграция устройства в экосистему умного дома осуществляется через приложение Умный дом Яндекса. Для этого необходимо добавить устройство в приложение, после чего оно становится доступным для управления через голосового ассистента Алису. Аналогичным образом выполняется интеграция с Apple Home: устройство добавляется по коду, который генерируется в процессе настройки.

После добавления в обе системы устройство отображается в соответствующих приложениях, что позволяет управлять им как через интерфейс, так и голосом. Например, можно отдать команду Алисе или Siri для открытия или закрытия, и устройство выполнит действие. Таким образом, интеграция обеспечивает удобный доступ к функциям устройства из единого центра управления умным домом.

Тестирование и итоги

В ходе тестирования были проверены режимы открытия и сброса на улице. Это позволило убедиться, что устройство корректно работает в реальных условиях, включая возможные помехи или внешние воздействия. Ручное открытие через Алису и Apple Home также было протестировано и подтвердило свою работоспособность.

Эксперимент признан успешным, так как все заявленные функции выполняются без сбоев. Это подтверждает надёжность интеграции и возможность использования устройства в повседневной жизни. Таким образом, результаты тестирования демонстрируют, что устройство полностью готово к эксплуатации в составе умного дома.

Практика

Чек-лист по материалу

• Отключите трубку домофона.
• Подключите линию к разъемам L/N с соблюдением полярности.
• Подключите трубку к разъему PH.
• Подайте питание через USB Type-C.
• Подключитесь к точке доступа устройства и настройте Wi-Fi.
• Зарегистрируйте устройство в облаке Switch (при необходимости).
• Настройте режимы открытия/сброса и расписание.
• Интегрируйте с Алисой или Apple Home.

Справка

Термины из видео

Координатный домофон

Тип домофона, где каждая квартира имеет свой номер, и вызов осуществляется набором номера.

Swiitch Domofon v.2

Устройство для автоматизации аналоговых координатных домофонов, поддерживает интеграцию с умным домом.

Автовахтёр

Режим автоматического открытия двери при звонке.

Режим сброса

Режим, при котором входящий звонок автоматически отклоняется.

Интеграция

Подключение устройства к системе умного дома для управления.
