Адаптер BEWARD DMX100A: преобразование координатно-матричного домофона в SIP

Назначение и совместная работа с B102S

DMX100A — это адаптер, который превращает любой координатно-матричный домофон в современный SIP-домофон. Это означает, что устаревшая система получает возможность интеграции с IP-телефонией без полной замены оборудования.

Для реализации этой функции DMX100A работает в паре с IP-кодером B102S. Совместное использование этих устройств обеспечивает преобразование сигналов традиционного домофона в SIP-протокол, что позволяет подключать современные IP-устройства и использовать цифровые каналы связи.

Перехват вызова и маршрутизация

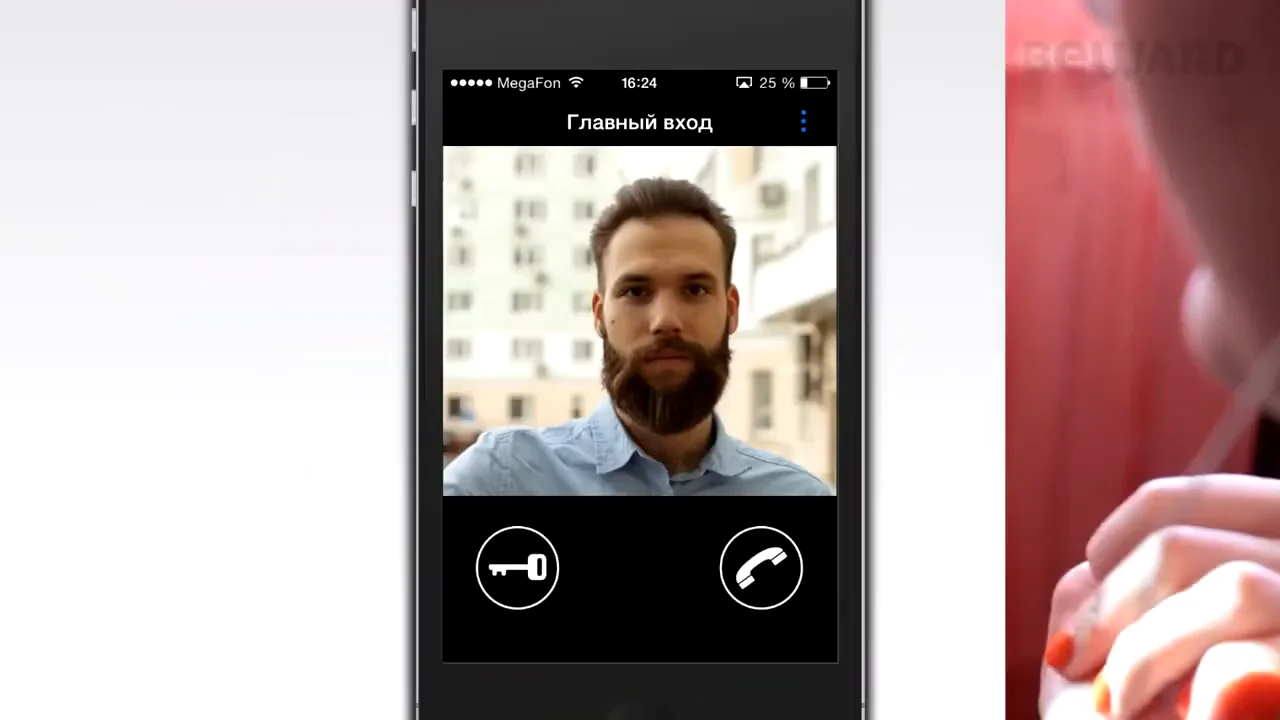

При вызове определённой квартиры происходит перехват сигнала адаптером. Затем сигнал передаётся в аналоговую трубку и одновременно перекодируется по протоколу SIP. Таким образом, вызов поступает как на традиционное устройство, так и на SIP-устройства.

Далее работает принцип: кто первый поднял трубку, тот и продолжает разговор, все остальные вызываемые участники отключаются. Это обеспечивает однозначность соединения и исключает одновременные разговоры.

Для каждой квартиры возможно подключение до пяти устройств по протоколу SIP. Это позволяет организовать гибкую маршрутизацию вызовов, например, на несколько IP-телефонов или программных клиентов, с приоритетом первого ответившего.

Масштабирование и типы домофонов

Один адаптер обеспечивает перехват сигнала от 100 абонентов. Если этого количества недостаточно, к системе можно подключить до четырёх адаптеров, что увеличивает общее число обслуживаемых абонентов до четырёхсот. Таким образом, масштабирование выполняется последовательным наращиванием числа адаптеров в пределах указанного максимума.

DMX100A совместим как с видеодомофоном, так и с обычным аудиодомофоном. Аудиодомофон при необходимости превращается в видеодомофон: для этого аналоговая камера подключается напрямую в видеокодер. В результате тип используемого домофона не ограничивает применение адаптера, а переход к видео выполняется добавлением камеры к видеокодеру.

Удалённое управление и экстренные функции

Открытие двери доступно в тональном режиме с обычного сотового или городского телефона. Это позволяет управлять доступом без специализированного оборудования на стороне вызывающего.

Через интернет или локальную сеть DMX100A позволяет прекратить подачу сигнала на любую трубку либо, наоборот, вызвать конкретного аналогового абонента. Такой выбор адресата делает управление сигналом избирательным.

В чрезвычайной ситуации предусмотрена передача экстренного аудиосообщения одновременно всем абонентам. Эта функция дополняет избирательные операции и обеспечивает общее оповещение в критический момент.

Диагностика и настройка линий

Система онлайн-диагностики статуса трубок всех квартир в подъезде реализована для отслеживания состояния линий в реальном времени. Благодаря этому видно, какие квартиры подключены, а какие нет, где трубка поднята, а где произошло короткое замыкание. Такая диагностика позволяет оперативно выявлять неисправности и контролировать работу домофонной сети.

DMX100A обеспечивает очень точную настройку уровней поднятия трубки и открытия двери. Это позволяет избежать проблем, связанных с длинными линиями координатно-матричной сети, которые могут вызывать ложные срабатывания или отказы. Точная регулировка пороговых уровней гарантирует стабильную работу оборудования даже при значительной протяжённости линий.

Качество связи и режим прозрачности

Адаптер DMX100A позволяет кардинально улучшить качество связи в существующей домофонной сети. Он оснащён аппаратной обработкой аудиосигнала, системой эхоподавления и четырёхуровневой настройкой усиления чувствительности микрофона-домофона. Эти функции обеспечивают чистый звук и комфортное общение даже в условиях помех.

В случае сбоя или обновления прошивки режим прозрачности позволяет аналоговой системе не прерывать свою работу. Это означает, что даже при проведении технических работ или возникновении ошибок связь остаётся доступной, а жильцы не остаются без домофона.

Практика

Чек-лист по материалу

• Приобрести IP-кодер B102S, так как без него адаптер DMX100A не работает.
• Подключить DMX100A к координатно-матричному домофону (видео- или аудио-) и к B102S.
• Настроить перехват вызовов для квартир и при необходимости добавить до 4 адаптеров для расширения до 400 абонентов.
• Для каждой квартиры сохранить до 5 SIP-номеров и настроить блокировку вызова на аналоговую трубку или SIP/P2P.
• Настроить уровни поднятия трубки и открытия двери для компенсации длинных линий.
• Проверить работу экстренного аудиосообщения всем абонентам и онлайн-диагностики статуса трубок.
• Включить режим прозрачности на случай сбоя или обновления прошивки.

Справка

Термины из видео

Координатно-матричный домофон

Аналоговая многоабонентская домофонная сеть, сигнал которой перехватывает и перераспределяет адаптер DMX100A.

SIP

Протокол, по которому перекодированный сигнал вызова передаётся на заранее сохранённые для квартиры номера.

IP-кодер B102S

Устройство, с которым работает DMX100A; необходимо для захвата, кодирования и перераспределения сигнала.

Режим прозрачности

Режим, позволяющий аналоговой системе не прерывать работу в случае сбоя или обновления прошивки.

DTMF

Тональный режим, с помощью которого можно открывать дверь с обычного сотового или городского телефона.
