Адаптер BEWARD DMX100A2: преобразование координатно-матричных домофонов в IP

Назначение и принцип работы

Адаптер BEWARD DMX100A2 превращает любой координатно-матричный домофон в современный SIP-домофон. Устройство работает в паре с IP-кодером B102S.

При вызове определённой квартиры адаптер перехватывает сигнал, передаёт его в аналоговую трубку и одновременно перекодирует сигнал по протоколу SIP. Это даёт возможность принять вызов и управлять доступом удалённо со смартфона или компьютера, а также открывать дверь в тональном режиме с обычного сотового или городского телефона.

Поддерживаемые сценарии вызова

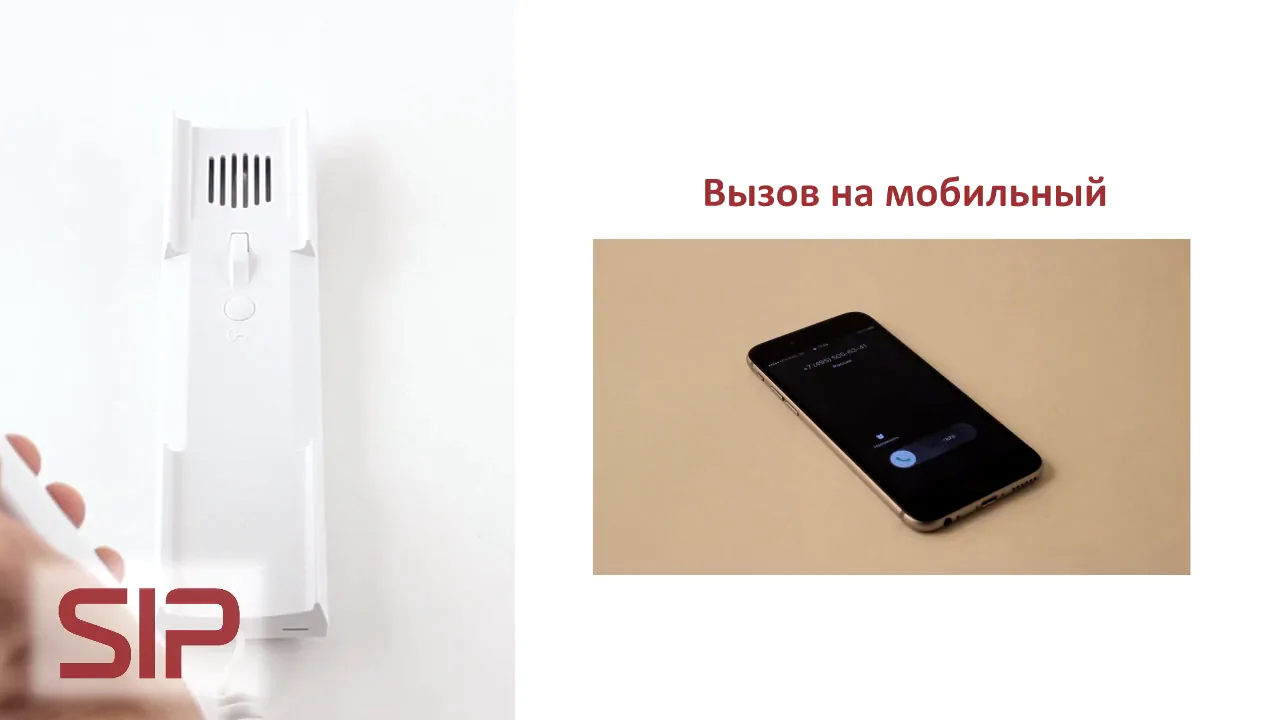

Для каждой квартиры возможны подключения до пяти устройств по протоколу SIP. В отличие от предыдущей модели, DMX100A2 позволяет абоненту прямо с аналоговой трубки квартиры совершить звонок на заранее настроенный номер по протоколу SIP. Это может быть как чей-то мобильный телефон, так и, например, единый номер вызова экстренных оперативных служб 112.

DMX100A2 можно подключить как к видеодомофону, так и к обычному аудиодомофону, который при желании можно превратить в видеодомофон дополнительным подключением аналоговой камеры напрямую в видеокодер.

Масштабирование и управление абонентами

Один адаптер позволяет делать перехват 100 абонентов, но при необходимости можно подключить до четырёх адаптеров, увеличив количество абонентов до 400.

DMX100A2 позволяет прямо через интернет или локальную сеть прекратить подачу сигнала на любую из трубок или, наоборот, вызвать конкретного аналогового абонента. В чрезвычайной ситуации предусмотрена возможность передачи экстренного аудиосообщения одновременно всем абонентам.

Диагностика и качество связи

Реализована удобная система онлайн-диагностики статуса трубок всех квартир в подъезде. В реальном времени видно, какие квартиры подключены, а какие нет, где трубка поднята, а где произошло короткое замыкание.

Адаптер DMX100A2 позволяет кардинально улучшить качество связи в существующей домофонной сети благодаря новой восьмиуровневой настройке чувствительности микрофона домофона и громкости динамика аналоговой трубки, а также благодаря аппаратной обработке аудиосигнала и системе эхоподавления. Также DMX100A2 позволяет очень точно настраивать уровни поднятия трубки и открытия двери, что позволяет избежать проблем, связанных с длинными линиями координатно-матричной сети.

Надёжность и режим прозрачности

В случае сбоя или обновления прошивки режим прозрачности позволяет аналоговой системе не прерывать свою работу.

Практика

Чек-лист по материалу

• Приобрести IP-кодер B102S для работы адаптера DMX100A2.
• Подключить адаптер к координатно-матричной домофонной сети и IP-кодеру.
• Настроить SIP-аккаунты для квартир (до 5 устройств на квартиру).
• Задать номера для исходящих SIP-звонков с аналоговых трубок (например, мобильные или 112).
• Настроить уровни чувствительности микрофона и громкости динамика (8 уровней) через веб-интерфейс.
• Отрегулировать уровни поднятия трубки и открытия двери для компенсации длинных линий.
• Проверить работу онлайн-диагностики статуса трубок.
• При необходимости подключить до четырёх адаптеров для расширения до 400 абонентов.

Справка

Термины из видео

Координатно-матричный домофон

Аналоговая домофонная система, в которой вызов квартиры осуществляется по координатно-матричному принципу (перехват сигнала адаптером DMX100A2).

SIP

Протокол установления сеанса связи, используемый для передачи вызова и голоса по IP-сети; DMX100A2 перекодирует сигнал в SIP для удалённого ответа.

IP-кодер B102S

Устройство, необходимое для работы адаптера DMX100A2; совместно они обеспечивают преобразование аналогового сигнала в IP.

Режим прозрачности

Функция, позволяющая аналоговой системе не прерывать работу в случае сбоя или обновления прошивки адаптера.

Эхоподавление

Аппаратная обработка аудиосигнала, улучшающая качество связи за счёт подавления эха.

Онлайн-диагностика

Система удалённого мониторинга статуса трубок всех квартир в подъезде в реальном времени (подключена, не подключена, поднята, короткое замыкание).
