Аппроксимация траекторий для прокладки кабелей в Model Studio CS Электрика

Проблема при прокладке кабелей

При прокладке кабельных трасс возникает ряд сложностей, связанных с использованием стандартного функционала Model Studio. Существующие инструменты не всегда позволяют эффективно решать задачи, связанные с проектированием кабельных систем.

Одна из ключевых проблем — необходимость определения оптимальной траектории для прокладки кабеля. Неправильный выбор маршрута может привести к увеличению длины кабеля, лишним затратам и снижению эффективности системы. Поэтому важно иметь инструменты, которые помогут найти наилучший путь для прокладки кабелей с учётом всех ограничений и требований.

Решение с помощью плагина

Для упрощения процесса прокладки кабелей разработан специальный плагин, который расширяет возможности Model Studio. Он добавляет новые команды и кнопки на вкладку «Кабели», что позволяет более гибко управлять процессом проектирования кабельных трасс.

Плагин использует алгоритм поиска пути, который автоматически определяет оптимальные маршруты для прокладки кабелей. Это значительно упрощает работу проектировщиков и снижает вероятность ошибок, связанных с выбором траектории.

Кроме того, плагин осуществляет аппроксимацию дуг до полилиний, что позволяет создавать более точные и удобные для реализации трассы. Такой подход способствует повышению качества проектирования и сокращению времени на разработку кабельных систем.

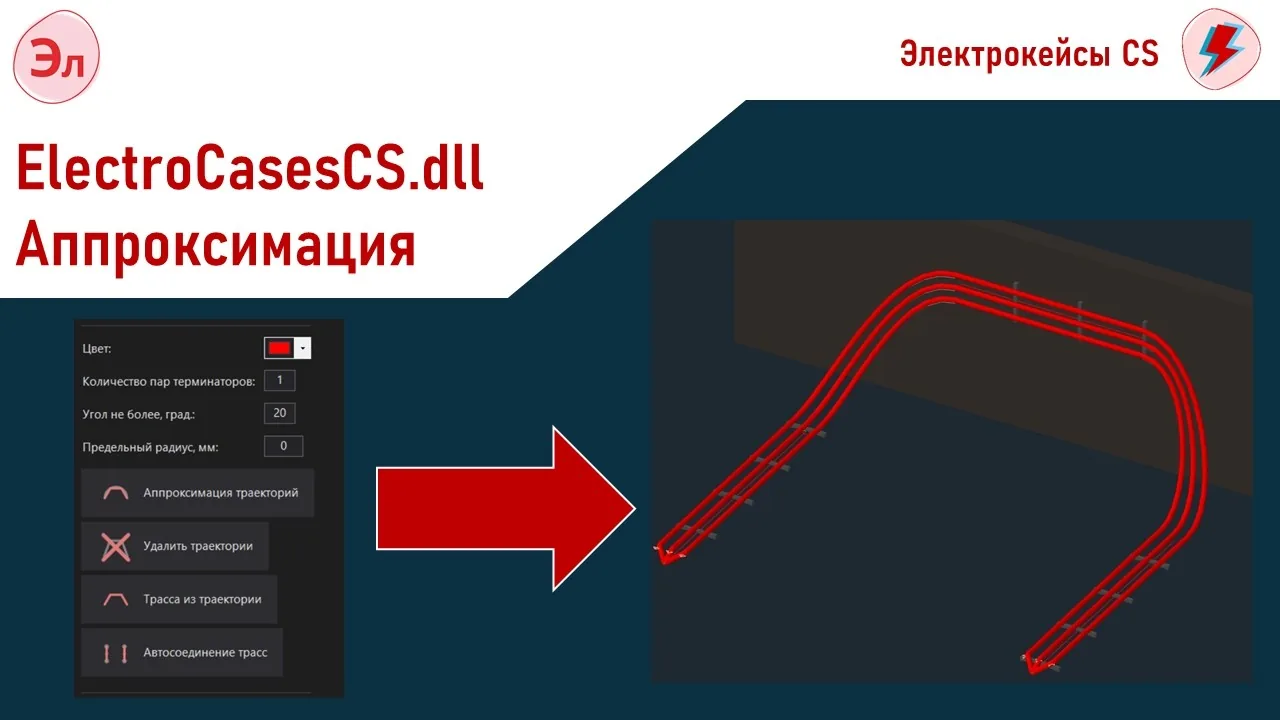

Настройка параметров траектории

Настройка параметров траектории позволяет адаптировать 3D-полилинию под конкретные требования проекта. Одним из первых шагов является настройка цвета 3D-полилинии, что упрощает визуальное восприятие траектории на чертеже и облегчает работу с ней.

Далее необходимо определить количество пар терминаторов для соединения. Этот параметр влияет на точность и сложность траектории: чем больше пар терминаторов, тем более детализированной может быть траектория, но при этом возрастает сложность её построения и расчёта.

Также важно установить ограничение на угол поворота отрезков и задать предельный радиус для траектории. Эти параметры помогают контролировать плавность и допустимые изгибы траектории, что особенно актуально при проектировании кабельных систем, где необходимо учитывать радиусы изгиба кабелей и избегать слишком резких поворотов, которые могут привести к повреждению кабеля.

Процесс построения трассы

Первый этап построения трассы заключается в выборе терминаторов, которые определяют направление прокладки кабеля. Терминаторы служат ориентирами, позволяющими точно задать начальную и конечную точки траектории, а также ключевые точки изменения направления.

После определения терминаторов строится 3D-полилиния на основе аппроксимированных дуг. Этот метод позволяет создать плавные и точные изгибы траектории, которые соответствуют реальным условиям прокладки кабеля и учитывают ограничения пространства.

Завершающим этапом является использование команды «Трасса из полилинии» для создания трассы. Эта команда преобразует подготовленную 3D-полилинию в полноценную трассу, готовую для дальнейшего использования в проекте, например, для расчёта длины кабеля, генерации спецификаций или интеграции с другими системами проектирования.

Автосоединение трасс

Автосоединение трасс — это процесс, который позволяет автоматически соединять трассы по терминаторам с одинаковыми координатами. Для выполнения этой задачи используется специальная команда, которая анализирует расположение терминаторов и определяет возможности для соединения.

Для обеспечения точности соединения необходимо изолировать пары терминаторов и ближайшие к ним сегменты. Это позволяет исключить случайные соединения и сосредоточиться на тех парах, которые действительно требуют соединения.

В некоторых случаях для точного попадания в пары терминаторов может потребоваться вращение модели. Это необходимо для того, чтобы выровнять терминаторы таким образом, чтобы команда автосоединения могла корректно обработать данные и выполнить соединение.

Практика

Чек-лист по материалу

• Выбрать параметры траектории (цвет, количество пар терминаторов, угол, предельный радиус).
• Указать терминаторы для определения направления кабеля.
• Построить 3D-полилинию с помощью команды аппроксимации траекторий.
• Использовать команду «Трасса из полилинии» для создания трассы.
• При необходимости применить команду автосоединения трасс.

Справка

Термины из видео

Аппроксимация траекторий

Процесс нахождения оптимальной траектории для прокладки кабеля с помощью алгоритма поиска пути и преобразования дуг в полилинии.

Терминатор

Точка, определяющая направление кабеля и используемая для построения траектории.

Полилиния

Линия, состоящая из последовательно соединённых отрезков, используемая для создания трассы кабеля.

Предельный радиус

Параметр, ограничивающий минимальный радиус изгиба траектории, чтобы она соответствовала реальным возможностям кабеля.
