Архитектура СКУД: обзор топологий и критерии выбора

Коротко

Главный ответ

В докладе на Securika 2025 Дмитрий Шипелов (ААМ Системз) представил обзор архитектур СКУД: централизованной, многоуровневой, распределённой, кластерной, гибридной, смешанной и филиальной. Для каждой топологии описаны особенности, преимущества и недостатки. Сделан вывод об отсутствии универсального решения и необходимости выбора на основе параметров объекта, требований к отказоустойчивости и бюджета.

Главное из материала

Основные выводы

Нет универсальной архитектуры СКУД — выбор зависит от конкретных задач и параметров объекта.
Ключевые параметры при выборе архитектуры: размер объекта, количество дверей и пользователей, их расположение, требования к отказоустойчивости, бюджет.
Централизованная СКУД дешевле, но неавтономна; многоуровневая и распределённая обеспечивают автономность, но имеют ограничения по глобальным функциям.
Кластерная архитектура обеспечивает наивысшую отказоустойчивость и мгновенную синхронизацию данных за счёт виртуального кольца.
Для крупных распределённых объектов применяются гибридные, смешанные и филиальные архитектуры, позволяющие сочетать разные топологии.

Введение и важность выбора архитектуры СКУД

Докладчик: Дмитрий Шипелов, технический директор ААМ Системз. Компания работает 30 лет, предлагает комплексные решения. Заказчику нужно готовое решение, закрывающее конкретную проблему. Выбор топологии и архитектуры СКУД требует основательного подхода.

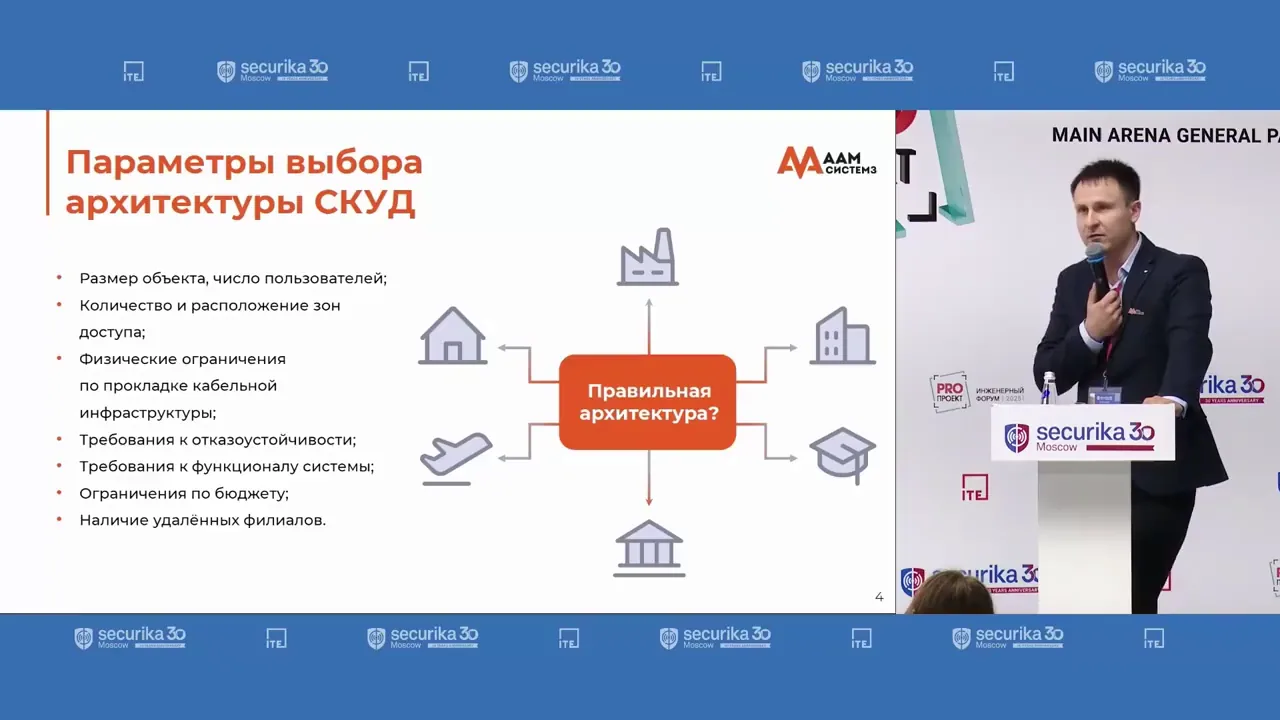

Параметры объекта, влияющие на выбор архитектуры

Размер объекта: количество дверей, пользователей, их расположение. Требования к отказоустойчивости: регламенты, законы, нежелательность несанкционированного доступа. Бюджет: качественно, функционально и недорого одновременно не бывает. Наличие филиальной сети: распределённые объекты, управление из единого центра.

Обзор архитектур СКУД

Централизованная СКУД: один контроллер, интерфейсные модули по RS485, дешевизна, но нет автономности. Многоуровневая СКУД: ведущий контроллер и ведомые полноценные контроллеры по RS485, отказоустойчивость, автономность, экономия на кабеле. Распределённая СКУД: все контроллеры по Ethernet к серверу, автономность, но нет глобальных функций (антипассбек).

Кластерная СКУД: контроллеры по Ethernet, взаимодействуют peer-to-peer, виртуальное кольцо, наивысшая отказоустойчивость, мгновенная синхронизация. Гибридная СКУД: сочетание кластерной и многоуровневой, применяется при неоднородности объекта и ограничениях по Ethernet. Смешанная СКУД: комбинация различных архитектур для сложных объектов. Филиальная СКУД: распределённые филиалы, работающие автономно, с единой картотекой, отчётностью, управлением оборудованием.

Особенности крупных систем

Крупные системы: тысячи считывателей, десятки тысяч пользователей, сотни контроллеров. Проблема: возможная перегрузка от событий. Решения: многосерверные структуры, приоритезация сообщений, оптимизация программного кода.

Филиальная СКУД

Филиалы должны работать автономно при плохих или отсутствующих каналах связи. Четыре кита: общая система отчётов, общая картотека, унифицированные права доступа, удалённое управление оборудованием. При восстановлении связи данные синхронизируются.

Заключение и ответы на вопросы

Нет готовых решений и отраслевых шаблонов, нужно искать баланс между деньгами, надёжностью и здравым смыслом. Компания всегда задаёт вопросы для формирования правильного ТЗ. Наиболее популярны многоуровневая и кластерная архитектуры. СКУД — консервативная тема, новые архитектуры формируются 5-10 лет на основе IT-технологий. Оборудование производится в России. В кластерной архитектуре контроллеры соединяются по TCP/IP. Wi-Fi и беспроводные технологии для СКУД оцениваются скептически из-за возможности глушения.

Практика

Чек-лист по материалу

Определите размер объекта: количество дверей, пользователей, их расположение.
Выясните требования к отказоустойчивости: регламенты, законы, критичность несанкционированного доступа.
Уточните бюджет заказчика.
Проверьте наличие филиальной сети и необходимость централизованного управления.
Оцените возможность прокладки Ethernet до каждого контроллера.
Рассмотрите необходимость глобальных функций (антипассбек, разблокировка при пожаре).
Для крупных систем предусмотрите многосерверность, приоритезацию сообщений, оптимизацию ПО.
При выборе беспроводных решений оцените риски глушения и категорию объекта.

Справка

Термины из видео

СКУД: Система контроля и управления доступом.
Централизованная СКУД: Архитектура, в которой управление доступом осуществляется через один центральный контроллер, а интерфейсные модули не имеют собственной логики и памяти.
Многоуровневая СКУД: Архитектура, в которой центральный контроллер управляет ведомыми контроллерами, подключёнными по RS485; ведомые контроллеры имеют память и логику и могут работать автономно.
Распределённая СКУД: Архитектура, в которой все контроллеры подключаются к серверу по Ethernet и работают автономно, но не взаимодействуют между собой.
Кластерная СКУД: Архитектура, в которой контроллеры соединяются по Ethernet и взаимодействуют peer-to-peer, образуя виртуальное кольцо для мгновенной передачи событий и повышения отказоустойчивости.
Гибридная СКУД: Архитектура, сочетающая кластерный и многоуровневый сегменты для объектов с неоднородной инфраструктурой.
Смешанная СКУД: Архитектура, использующая комбинацию различных топологий (централизованной, многоуровневой, кластерной и т.д.) для сложных объектов.
Филиальная СКУД: Архитектура для распределённых объектов, обеспечивающая автономную работу филиалов с единой картотекой, отчётностью и централизованным управлением.
Интерфейсные модули: Устройства, не имеющие собственной памяти и логики, подключаемые к центральному контроллеру по RS485.
RS485: Последовательный интерфейс для передачи данных, часто используемый для подключения устройств в СКУД.
Ethernet: Технология проводной сети для передачи данных, используемая для подключения контроллеров к серверу.
Антипассбек: Функция контроля повторного входа, предотвращающая передачу пропуска другому лицу.
