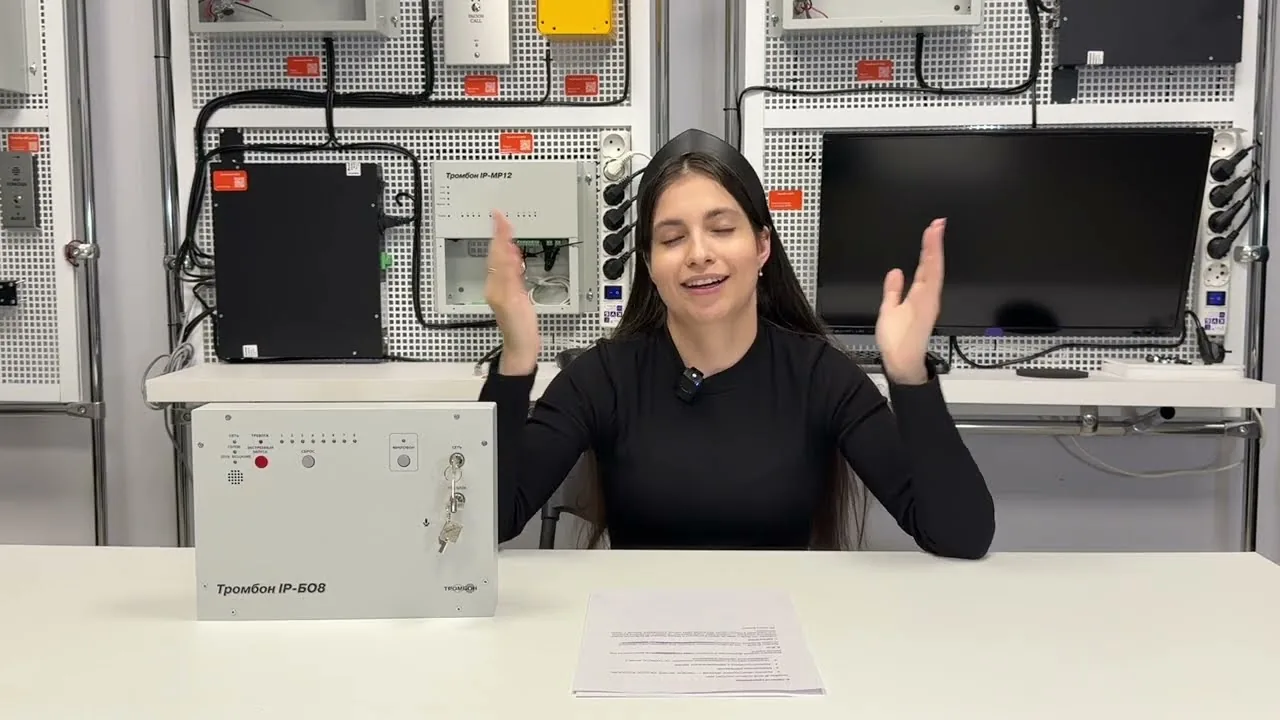

Блок оповещения «Тромбон IP-БО8»: обзор устройства СОУЭ «Тромбон IP»

Введение и представление

Представляется Александра, ведущий менеджер коммерческого отдела. Она выступает автором обзора, посвящённого блоку оповещения «Тромбон IP-БО8».

Тема обзора — блок оповещения «Тромбон IP-БО8». В рамках представления Александра обозначает цель материала: подробно рассмотреть данный блок в контексте его применения.

Назначение и состав системы

Устройство работает в составе цифровой системы оповещения и управления эвакуацией «Тромбон IP». Это определяет его роль как компонента комплексной системы, отвечающей за оповещение и управление эвакуацией.

Блок принимает тревожные сигналы от приборов ППКП и передаёт тревожные сообщения на усилители мощности. Таким образом, он служит промежуточным звеном между приборами пожарной сигнализации и усилителями, обеспечивая передачу тревожных сообщений.

Последовательность действий: сначала блок получает тревожные сигналы от ППКП, затем передаёт соответствующие тревожные сообщения на усилители мощности. Это позволяет организовать своевременное оповещение в рамках системы «Тромбон IP».

Комплект поставки

В комплект поставки входит сам блок оповещения «Тромбон IP-БО8», что является основным устройством системы. Для обеспечения электропитания в комплект включён кабель питания, который позволяет подключить устройство к источнику энергии. Также в комплекте присутствуют ключи управления доступом и питанием, предназначенные для управления работой блока и ограничения доступа к нему.

Кроме того, в комплект входят паспорт и инструкция по эксплуатации. Эти документы содержат технические характеристики устройства и правила его использования, что необходимо для корректной установки и настройки блока оповещения.

Разъёмы и подключения

На корпусе блока оповещения «Тромбон IP-БО8» расположена клеммная колодка тревожных входов, предназначенная для подключения линии тревожных сигналов. Это позволяет интегрировать устройство с внешними датчиками или системами оповещения.

Также на корпусе имеется колодка подключения питания, через которую осуществляется подача электропитания на устройство. Для подключения к сети передачи данных присутствует LAN-порт, обеспечивающий возможность сетевого взаимодействия и удалённого управления.

Функциональные возможности

Устройство позволяет передавать речевые сообщения через встроенный микрофон. Это означает, что оператор может напрямую обращаться к аудитории без использования дополнительных внешних микрофонов, что упрощает эксплуатацию и снижает требования к оснащению рабочего места.

Кроме того, возможна трансляция до восьми предварительно сохранённых речевых сообщений на IP-усилители и IP-колонки. Такая функция особенно полезна для типовых уведомлений, которые должны воспроизводиться регулярно или в определённых ситуациях, например, при эвакуации или изменении режима работы объекта.

Передача тревожных и голосовых сообщений осуществляется по IP-сети на устройства серии «Тромбон». Это обеспечивает интеграцию с существующей сетевой инфраструктурой и позволяет доставлять сигналы адресно, что повышает гибкость и надёжность системы оповещения.

Области применения

Устройство подходит для крупных общественных объектов, торговых центров, вокзалов, аэропортов, медицинских учреждений, административных и образовательных зданий, производственных и промышленных площадок. Во всех этих местах требуется чёткое и своевременное звуковое оповещение, чтобы обеспечить безопасность и информирование людей.

Благодаря сетевой архитектуре устройство адаптируется под разные задачи. Это значит, что его можно использовать как для экстренных объявлений, так и для повседневных голосовых уведомлений, а также для трансляции заранее записанных сообщений в зависимости от потребностей конкретного объекта.

Практика

Чек-лист по материалу

• Изучите паспорт и инструкцию по эксплуатации из комплекта.
• Подключите линии тревожных входов к соответствующей клеммной колодке.
• Подключите питание к колодке питания.
• Подключите LAN-кабель к LAN-порту для интеграции в IP-сеть.
• Используйте ключи управления доступом и питанием для санкционированного доступа.
• Настройте передачу тревожных сообщений от ППКП на усилители мощности.
• Запишите и сохраните до восьми речевых сообщений для трансляции.
• Проверьте передачу голосовых сообщений через встроенный микрофон.

Справка

Термины из видео

Тромбон IP-БО8

Блок оповещения, работающий в составе цифровой системы оповещения и управления эвакуацией «Тромбон IP».

СОУЭ

Система оповещения и управления эвакуацией.

ППКП

Прибор приёмно-контрольный пожарный, который передаёт тревожные сигналы на блок оповещения.

IP-усилитель

Усилитель мощности, получающий тревожные и речевые сообщения по IP-сети.

IP-колонка

Звуковая колонка, подключаемая по IP-сети для воспроизведения оповещений.

Клеммная колодка тревожных входов

Разъём для подключения линии передачи тревожных сигналов.

LAN-порт

Сетевой порт для подключения устройства к IP-сети.
