BolidCAD 1.1.22: помещения, авторазмещение извещателей и расчет звукового давления

Создание помещений

Перед созданием помещений необходимо создать этажи с указанием имени здания, номера и высоты этажа. Режим «рамка» позволяет создать рамку вокруг архитектурной подложки. Ручные режимы создания помещений: прямоугольник (в два щелчка), указание точек (с замыканием по Enter), полилиния.

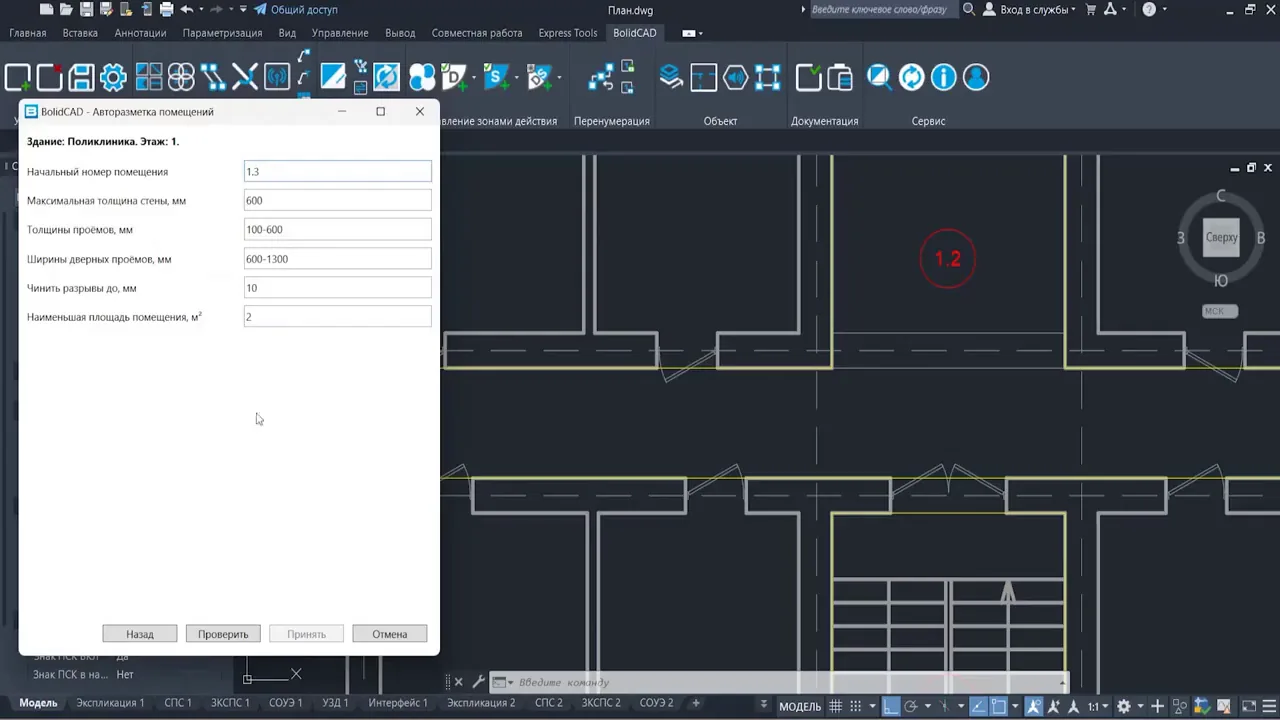

Автоматическая разметка помещений подсвечивает определенные области зеленым; ручные помещения также учитываются. При зазорах в подложке больше лимитов автоопределение может захватить лишнюю область; можно дочертить отрезок или подправить вершины вручную.

Параметры помещений (наименование, высота, расстояние до фальш-потолка) задаются индивидуально или групповым редактированием. Маркировку помещений можно сдвигать, настраивать радиус круга, способ обозначения или скрывать. Экспликация помещений формируется с указанием количества строк и размещается на чертеже.

Автоматическая расстановка извещателей

На вкладке BolidCAD появилась иконка для автоматической расстановки потолочных извещателей. Программа расставляет точечные дымовые и тепловые пожарные извещатели.

Для расстановки нужно выбрать папку, модель извещателя, затем выбрать помещения (с зажатой клавишей Shift можно исключать помещения). Расстановка выполняется по алгоритмам A и B; размещение по алгоритму C будет добавлено в следующей версии. Накладывающиеся извещатели можно подвинуть вручную.

Отмена возврата устройств и линий на слои по умолчанию

Ранее объекты, перенесенные на пользовательский слой, после перезапуска чертежа возвращались на слой по умолчанию; теперь это отменено. Для переноса на собственные слои необходимо, чтобы имена слоев начинались с префикса BC_DFS.

Можно создавать слои с префиксом BC_DFS и понятным обозначением, например СПС. Для скрытия только позиционного обозначения достаточно заморозить слой; для полного скрытия системы нужно заморозить слой, на котором размещен угол.

Расчет уровня звукового давления

Расчет выполняется по формуле из приложения к новому СП3 и доступен через отдельную иконку «звуковое давление». Перед расчетом необходимо разместить оповещатели; в новой версии обновлено условное графическое обозначение оповещателя (точка подключения к стене смещена ближе к центру). При наличии нескольких номинальных мощностей оповещателя нужно выбрать нужную в приставке.

Для каждого помещения можно указать фоновый уровень шума в дБ; по умолчанию задан запас 15 дБ согласно нормативам. После расчета программа определяет среднее и минимальное значение dBA по каждому помещению; помещения, не проходящие по нормативным требованиям, подсвечиваются красным. Звуковые карты создаются на отдельном слое для каждой частоты; значение dBA отображается в центре каждой ячейки.

Для учета препятствий нужно удалить сетку, выбрать помещение, добавить стену по точкам и запустить новое построение сетки. Отчет по расчету звукового давления формируется через вкладку выходной документации.

Устройства для смежных разделов

Вставка УГО теперь содержит категорию «прочие устройства» для размещения оборудования сторонних производителей. При вставке устройства можно заполнить параметры (наименование, тип) и снять галочку «учитывать в спецификации», чтобы устройство не попадало в спецификацию.

Устройства сторонних производителей можно подключать к портам и назначать кабель. В программу добавлены наиболее популярные силовые кабели по просьбе пользователей. При подключении устройства кабель учитывается в спецификации, а само устройство — нет, если снята галочка учета.

Остальные изменения

Ключевые изменения перечислены в видео; об остальных функциях можно узнать на сайте bolid.ru в партнерском разделе на форуме.

Практика

Чек-лист по материалу

• Создать этажи с указанием имени здания, номера и высоты этажа.
• Создать рамку вокруг архитектурной подложки.
• Создать помещения вручную или автоматической разметкой, при необходимости скорректировать границы.
• Задать параметры помещений (наименование, высота, фальш-потолок) индивидуально или групповым редактированием.
• При необходимости настроить маркировку помещений и сформировать экспликацию.
• Выполнить автоматическую расстановку извещателей, выбрав модель и помещения.
• При переносе объектов на собственные слои использовать префикс BC_DFS.
• Разместить оповещатели, указать их параметры и выполнить расчет звукового давления.
• При необходимости учесть препятствия, добавив стены, и перестроить сетку.
• Сформировать отчет по расчету звукового давления.
• Для устройств сторонних производителей использовать категорию «прочие устройства» и при необходимости снять галочку учета в спецификации.

Справка

Термины из видео

BolidCAD

Бесплатное приложение для автоматизации проектирования систем безопасности на оборудовании компании Болид.

Экспликация помещений

Таблица с перечнем помещений, формируемая программой и размещаемая на чертеже.

dBA

Децибел с частотной коррекцией по шкале A, как требуется новым СП3.

СП3

Свод правил, содержащий формулу для расчета уровня звукового давления, используемую в программе.

УГО

Условное графическое обозначение, используемое для размещения устройств на плане.

Префикс BC_DFS

Обязательный префикс в имени пользовательского слоя, чтобы объекты не возвращались на слой по умолчанию после перезапуска чертежа.
