Датчик охраны периметра ABT 100: принцип работы и подключение

Состав и принцип работы датчика ABT 100

Датчик охраны периметра ABT 100 состоит из двух устройств: передатчика (трансмиттера) и приёмника (ресивера). Передатчик генерирует и отправляет на приёмник два инфракрасных луча в зоне прямой видимости.

При пересечении этих лучей приёмник автоматически отправляет сигнал о вторжении на центральный блок сигнализации. После этого включается тревога и сигнализация дозванивается на указанные телефонные номера.

Питание и подключение

На практике для работы датчика необходимо подать питание на передатчик и приёмник по 12 вольт. Это можно сделать с помощью адаптеров питания на 12 вольт силой тока до одного ампера.

Далее необходимо соединить приёмник датчика с центральной сигнализацией — проводным или беспроводным способом (через радиоканал). В демонстрации подключение выполнено беспроводным способом.

При имитации вторжения в охраняемый периметр при прерывании лучей от передатчика к приёмнику приёмник сразу же посылает сигнал на центральную сигнализацию, что видно по соответствующей индикации.

Дальность связи и зона прямой видимости

Максимальная дальность между приёмником и центральной сигнализацией при беспроводном соединении составляет до 200 метров. Максимальный разнос между передатчиком и приёмником для зоны прямой видимости у модели ABT-100 составляет 100 метров для улицы и 300 метров внутри помещения.

Если невозможно смонтировать корпуса передатчика и приёмника друг напротив друга в зоне прямой видимости, есть возможность регулировки зоны прямой видимости с помощью поворотного механизма. При установлении прямого луча от передатчика к приёмнику на приёмнике загорится дополнительная световая индикация.

Комплектация и условия эксплуатации

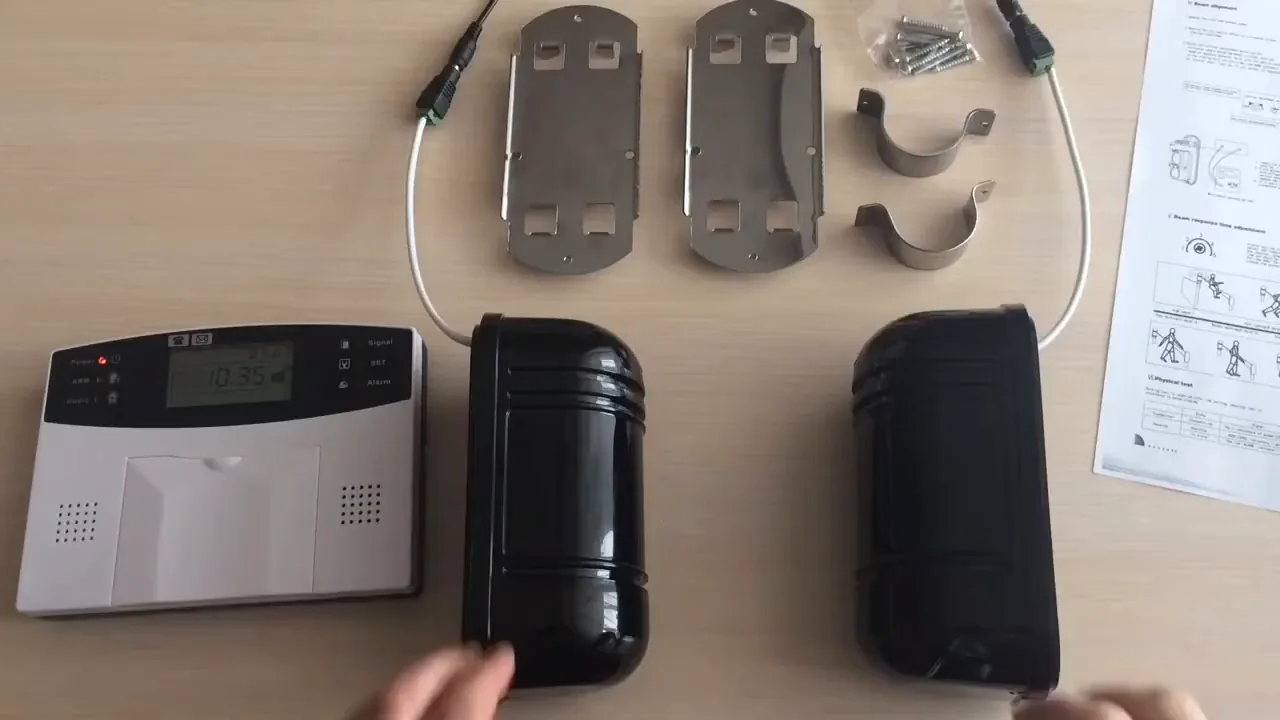

В стандартной комплектации, кроме передатчика и приёмника, входят две монтажные пластины для крепления на вертикальную плоскость, а также две метрические скобы для крепления на метрическую трубу. Также входят инструкции с характеристиками и способом монтажа датчика.

Температурный диапазон для датчика охраны периметра согласно инструкции составляет от минус 25 до плюс 55 градусов Цельсия.

Датчик охраны проёма ABX104

Для защиты балкона, окон, дверей либо гаражных проёмов используются датчики охраны проёма. Данная модель называется ABX104. Принцип работы этого датчика полностью идентичен принципу работы датчика охраны периметра, за исключением того, что максимальная дальность разноса между передатчиком и приёмником составляет до 20 метров.

Для датчика ABX104 также предусмотрена возможность подключения как проводным, так и беспроводным способом к центральной сигнализации. При имитации прерывания луча видна соответствующая индикация, посылаемая передатчиком на центральную сигнализацию.

Максимальный температурный диапазон для данных датчиков составляет от минус 35 до плюс 55 градусов Цельсия. Высота данных датчиков, приёмника и передатчика, составляет 34 сантиметра.

Рекомендации по применению

Если вы хотите обезопасить свой участок или помещение и получать уведомления о вторжении на охраняемую территорию, рекомендуется использовать данные датчики на объекте.

Практика

Чек-лист по материалу

• Подать питание на передатчик и приёмник по 12 вольт через адаптеры питания на 12 В силой тока до одного ампера.
• Соединить приёмник с центральной сигнализацией проводным или беспроводным способом (через радиоканал).
• Установить передатчик и приёмник в зоне прямой видимости друг напротив друга.
• При необходимости отрегулировать зону прямой видимости с помощью поворотного механизма.
• Проверить появление дополнительной световой индикации на приёмнике при установлении прямого луча.
• Сымитировать пересечение лучей и убедиться, что приёмник посылает сигнал на центральную сигнализацию по соответствующей индикации.
• Закрепить устройства с помощью монтажных пластин на вертикальную плоскость или метрических скоб на метрическую трубу.
• Учесть температурный диапазон: для ABT-100 от минус 25 до плюс 55 °C, для ABX104 от минус 35 до плюс 55 °C.
