Электромеханический замок Smartec ST-DB510WMLT: нормально открытый режим и настройка задержки

Идентификация модели и режим работы

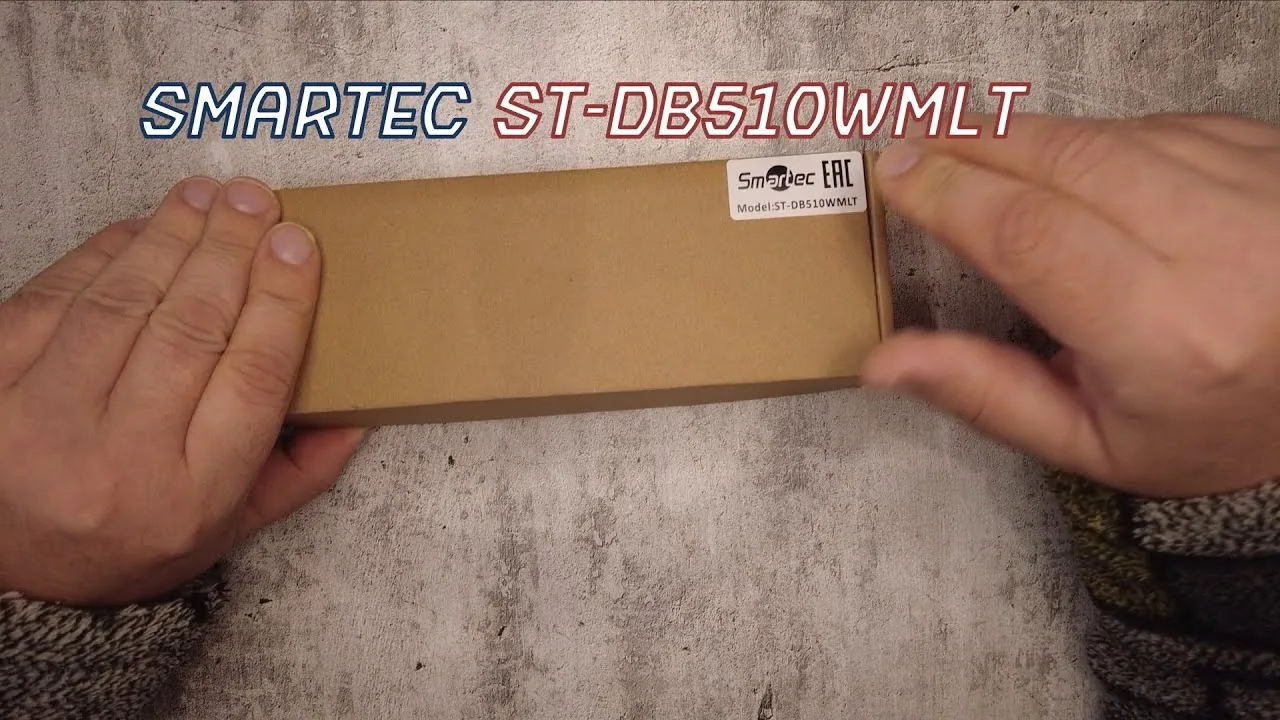

Модель STDB510 VLT (также известная как Smartec ST-DB510WMLT) относится к электромеханическим замкам. В её обозначении цифра 1 указывает на нормально открытый замок: при отсутствии напряжения он открыт. Это означает, что для запирания двери необходимо подать питание на замок, а при отключении питания он автоматически откроется. Из этого следует, что в обесточенном состоянии дверь остаётся незапертой, и для перевода замка в закрытое состояние требуется целенаправленно подать на него напряжение; снятие напряжения возвращает замок в открытое состояние без дополнительных команд.

Буква W в названии означает Winter Edition — зимняя версия, рассчитанная на работу при температуре до -35°C. Таким образом, данная модель подходит для эксплуатации в неотапливаемых помещениях и на улице в условиях низких температур. Это указывает на то, что при выборе места установки следует исходить из допустимого температурного диапазона, а сама возможность работы при указанной температуре определяет пригодность модели для неотапливаемых и уличных условий.

Комплектация и подключение

В комплект поставки входят планка, крепёж и винтики. Замок поставляется с уже убранным ригелем, что упрощает его установку и настройку. Наличие планки, крепежа и винтиков в комплекте означает, что для монтажа не требуется отдельно подбирать эти элементы, а убранный ригель позволяет выполнить установку и настройку без предварительной подготовки замка в этой части.

Питание подключается к белому и чёрному проводам. Поскольку замок нормально открытый, подача напряжения на эти провода приводит к запиранию, а снятие напряжения — к открыванию. Следовательно, порядок действий при подключении сводится к подаче питания именно на белый и чёрный провода, а результат зависит от наличия напряжения: пока оно подаётся, замок запирается, а при его снятии замок открывается.

Управление и задержка закрытия

При подаче питания замок находится в открытом состоянии. Чтобы закрыть его, необходимо приложить пластину. Открытие выполняется либо снятием напряжения, либо замыканием коричневого провода на массу. Таким образом, управление замком сводится к двум действиям: подаче пластины для закрытия и снятию питания или замыканию провода для открытия. Из этого следует, что для закрытия недостаточно только подать питание — требуется ещё приложить пластину, а для открытия достаточно либо снять напряжение, либо замкнуть коричневый провод на массу, и каждый из этих вариантов приводит к открытию.

Задержка закрытия настраивается и может составлять 0, 3, 6 или 9 секунд; рекомендуется значение 3 секунды. Это означает, что после команды на закрытие замок сработает не мгновенно, а по истечении выбранного интервала. Пока дверь не закрыта, замок не срабатывает на закрытие, то есть закрытие произойдёт только после фактического закрытия двери и истечения установленной задержки. Таким образом, последовательность такова: сначала подаётся команда на закрытие, затем дверь должна быть фактически закрыта, и только после этого по истечении выбранного интервала замок срабатывает на закрытие; при нулевой задержке срабатывание происходит без дополнительного ожидания.

Внутреннее устройство и сравнение версий

Механически нормально открытый и нормально закрытый замки одинаковы; различие между ними заключается только в электронной логике. В управлении используется микроконтроллер Attiny13. Пятая нога микроконтроллера замыкается на землю через геркон, что меняет выполнение команд. Это означает, что геркон, подключённый к пятой ноге, влияет на логику работы: замыкание ноги на землю через геркон приводит к изменению выполняемых команд. Следовательно, при одинаковой механической части поведение замка определяется электронной логикой, а состояние геркона, замыкающего пятую ногу на землю, непосредственно влияет на то, какие команды будут выполнены.

Версия Winter Edition отличается от обычной только чуть большим количеством лака на плате. Следовательно, функционально она не отличается, а дополнительный лак лишь повышает защиту платы. Из этого следует, что при выборе между обычной версией и Winter Edition различие сводится к защите платы, а не к набору выполняемых функций.

Практика

Чек-лист по материалу

• Проверить маркировку модели: ST-DB510WMLT (STDB510 VLT).
• Убедиться, что замок нормально открытый (цифра 1 в обозначении).
• Проверить комплектацию: планка, крепёж, винтики.
• Подключить питание к белому и чёрному проводам.
• Настроить задержку закрытия (рекомендуется 3 секунды).
• Проверить работу: при подаче питания замок открыт, при прикладывании пластины — закрывается.
• Проверить открытие снятием напряжения или замыканием коричневого провода на массу.
• Убедиться, что замок не закрывается, пока дверь не закрыта.

Справка

Термины из видео

Нормально открытый замок

Замок, который при отсутствии напряжения находится в открытом состоянии.

Winter Edition

Исполнение замка, способное работать при температуре до -35°C.

Ригель

Выдвижной запирающий элемент замка.

Задержка закрытия

Настраиваемый интервал времени (0, 3, 6 или 9 секунд) перед срабатыванием замка на закрытие после закрытия двери.

Геркон

Герметизированный контакт, который замыкает цепь (в данном случае — пятую ногу микроконтроллера на землю) для изменения логики работы.

Attiny13

Микроконтроллер, используемый в управляющей электронике замка.
