Электронная сигнализация периметра лагеря: активные радиолокационные датчики

Демонстрация работы сигнализации

В лагере установлен датчик (радар), который перекрывает линию подхода. Это означает, что он создаёт невидимый барьер на пути возможного проникновения. При пересечении зоны срабатывает защита, и сигнал поступает на приёмник. Таким образом, любое нарушение периметра немедленно фиксируется.

Датчик может реагировать на движение даже при небольшом смещении в его сторону. Это свойство делает систему чувствительной к малейшим перемещениям в контролируемой области, что повышает надёжность обнаружения.

Состав комплекта и зона покрытия

Датчик перекрывает полосу длиной около 10 м и шириной 3 м. Эти параметры определяют зону, в пределах которой фиксируется движение. Для базовой защиты достаточно одного датчика на основном пути движения, но при желании можно поставить больше.

К приёмнику можно подключить до шести датчиков. Это позволяет расширить зону покрытия или организовать контроль нескольких направлений. Таким образом, комплект остаётся гибким: начальная конфигурация с одним датчиком может быть масштабирована без замены приёмника.

Дальность связи и идентификация датчиков

Дистанция между приёмником и датчиком достигает 0,5 км, что обеспечивает устойчивую связь на значительном удалении. При срабатывании датчика на приёмнике загорается номер конкретного датчика, позволяя мгновенно идентифицировать, какой именно датчик активирован. Это особенно важно при использовании нескольких датчиков одновременно.

Датчики можно размещать направленно на тропу для контроля подхода. Такое размещение в сочетании с идентификацией по номеру даёт возможность точно определять, с какого направления и в какой зоне произошло срабатывание, что повышает эффективность мониторинга.

Питание, вес и защита от воды

Приёмник и датчик работают порядка 3–5 дней от штатного питания, что определяет период автономной работы без обслуживания. Каждый датчик весит около 100 г, что делает его лёгким и удобным для размещения на местности.

Датчик защищён от воды, поэтому может эксплуатироваться в неблагоприятных погодных условиях. К нему можно подключить солнечную батарею для постоянной работы, что позволяет продлить время функционирования датчика и снизить необходимость частой замены элементов питания.

Принцип действия и маскировка

Датчик работает не по инфракрасному принципу. Он излучает электромагнитное излучение, действуя как мини-локатор, и ловит изменения, возникающие при движении в полосе. Таким образом, реакция датчика строится на регистрации изменений в создаваемом им же поле, а не на пассивном приёме тепла.

Поскольку датчик активный и излучает радиосигнал, его работа может быть засечена профессиональным радиочастотным сканером. Это прямое следствие активного излучения: устройство обнаруживает себя не только срабатыванием, но и самим фактом излучения.

Датчик достаточно заметен, поэтому имеет смысл накрыть его тряпочной или камуфляжной сеткой. Маскировка направлена на визуальную скрытность устройства, тогда как факт радиоизлучения она не устраняет.

Демаскирующие факторы снаряжения

Отражатели на тенте сильно заметны: при направлении фонаря тент виден с расстояния 100–200 м. Это делает тент с отражателями самостоятельным демаскирующим фактором, независимо от маскировки самого датчика.

Автор использует дешёвый тент с отражателями и не рекомендует такие тенты. Исходя из описанной заметности при подсветке фонарём, отказ от подобного снаряжения снижает риск обнаружения по отражённому свету.

Практика

Чек-лист по материалу

• Выберите основной путь движения или подход к лагерю и установите датчик так, чтобы перекрыть полосу около 10 м в длину и 3 м в ширину.
• При необходимости добавьте второй датчик, направив его на тропу или наиболее вероятный подход.
• Разместите приёмник с учётом дальности связи до 0,5 км и проверьте, что при срабатывании отображается номер датчика.
• Настройте датчики с пульта и проверьте срабатывание, пройдя через зону.
• Учтите срок работы 3–5 дней; при длительном использовании подключите солнечную батарею к датчику.
• Замаскируйте датчик тряпочной или камуфляжной сеткой, чтобы он не был заметен.
• Помните, что активное излучение может быть обнаружено радиочастотным сканером.
• Не используйте тенты с отражателями, так как они демаскируют лагерь на расстоянии до 100–200 м.

Справка

Термины из видео

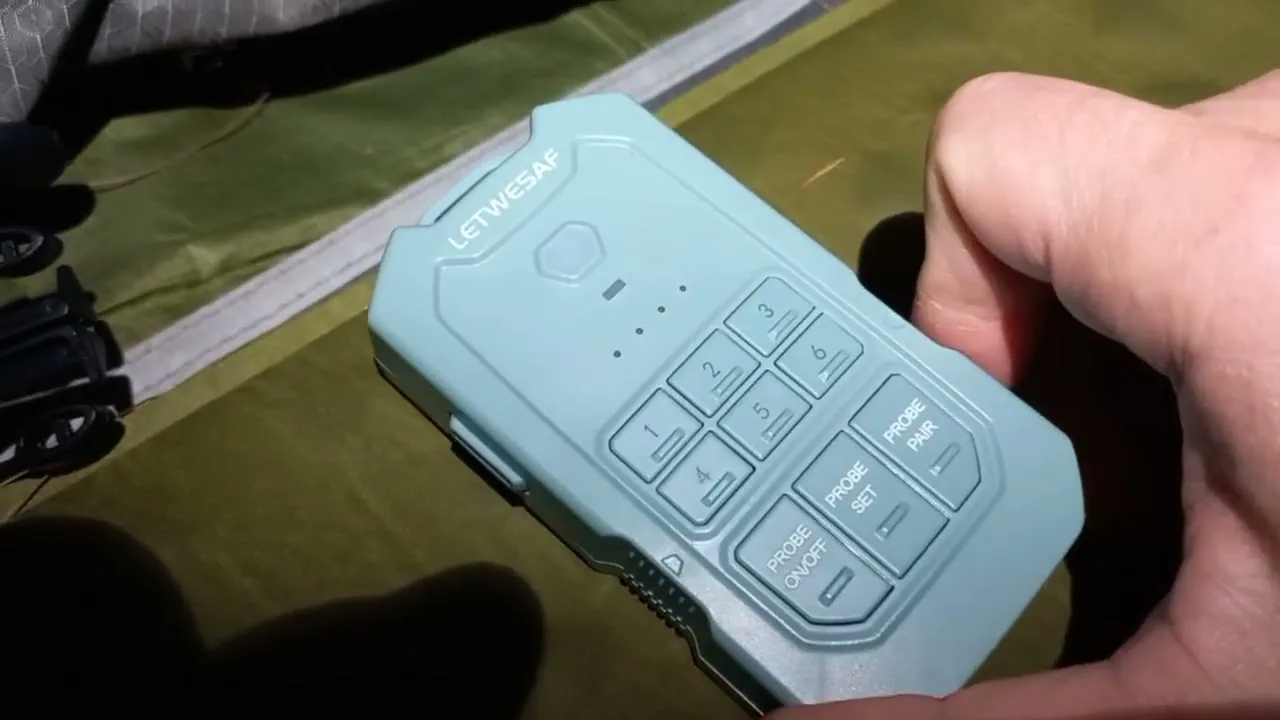

Приёмник

Устройство, которое принимает сигнал от датчиков и отображает номер сработавшего датчика.

Датчик

Активное устройство, излучающее электромагнитное излучение (мини-локатор) и фиксирующее изменения при движении в перекрываемой полосе.

Полоса перекрытия

Зона, которую перекрывает один датчик: около 10 м в длину и 3 м в ширину.

Радиочастотный сканер

Устройство, способное засечь радиопередачу от активного датчика.

Солнечная батарея

Дополнительный источник питания, подключаемый к датчику для постоянной работы.
