Графические планы и разделы охраны в VideoNet

Графические планы в VideoNet

Графический план в системе VideoNet — это визуальное представление, которое позволяет отобразить схему расположения устройств. Он может охватывать как обширные территории, так и отдельные этажи или помещения, что делает его удобным инструментом для организации визуального контроля.

На графическом плане можно размещать не только отдельные устройства, но и графические представления дочерних планов. Это позволяет создать многоуровневую структуру, которая отражает иерархию и взаимосвязь между различными частями системы.

Пользователь может настраивать точки представления плана, выбирая нужный масштаб и угол поворота. Это даёт возможность адаптировать вид плана под конкретные задачи и условия просмотра, повышая удобство работы с системой.

Работа с устройствами на графическом плане

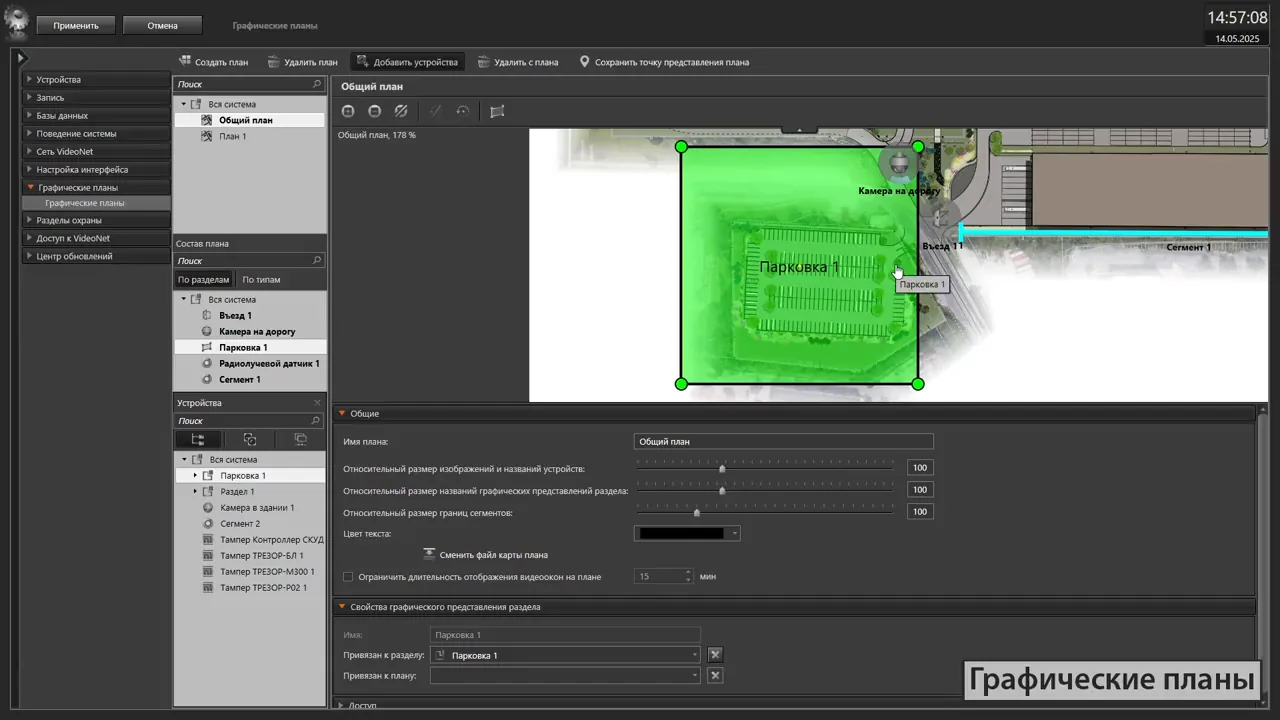

Добавление устройств на графический план осуществляется путём перетаскивания их из специальной панели устройств в область демонстрационного дисплея. Этот механизм позволяет быстро и интуитивно размещать элементы на плане.

После добавления устройств можно настраивать их параметры, например, направление обзора камер и другие характеристики размещения. Это даёт возможность оптимизировать работу системы с учётом конкретных требований и условий эксплуатации.

Состояние устройств на графическом плане отображается с помощью специальных значков на их иконках. Такая визуализация позволяет оперативно получать информацию о работе устройств и своевременно реагировать на возможные неполадки или изменения в их состоянии.

Разделы охраны

Разделы охраны представляют собой инструмент для систематизации устройств на объекте. Они позволяют группировать устройства в зависимости от их физического расположения, что упрощает управление и мониторинг.

В один раздел охраны могут быть включены устройства, находящиеся в пределах одного здания, этажа или другой определённой области. Это обеспечивает гибкость в организации системы безопасности и позволяет адаптировать её под специфику объекта.

Важной функцией разделов охраны является возможность настройки доступа для различных ролей в системе. Это означает, что права на просмотр и управление устройствами можно разграничивать в зависимости от должности или обязанностей пользователя.

Настройка параметров и доступа

Система предоставляет возможности для детальной настройки параметров отображения устройств и их графических представлений на плане объекта. Это позволяет оптимизировать визуальное восприятие информации и сделать интерфейс более удобным для пользователей.

Настройка доступа играет ключевую роль в обеспечении безопасности и контроля над системой. С её помощью можно определить, какие роли в системе будут иметь права на просмотр и управление конкретными устройствами. Это предотвращает несанкционированный доступ и обеспечивает соответствие прав пользователей их обязанностям.

Дополнительно система позволяет сохранять точки представления плана. Это означает, что пользователи могут сохранять определённые виды плана для быстрого доступа к ним в будущем, что ускоряет работу и повышает эффективность использования системы.

Создание дочерних графических планов

Дочерние графические планы являются производными от родительских планов и используются для детализации или расширения информации, представленной в родительском плане. Они позволяют структурировать данные и упростить работу с большими объёмами информации.

Для создания дочернего плана необходимо сначала выбрать соответствующий родительский план в системе. После этого следует выполнить ряд действий в интерфейсе: например, воспользоваться специальными кнопками или меню, которые предоставляют возможности для создания дочерних элементов. Точные шаги могут варьироваться в зависимости от конкретной системы, но общий принцип остаётся неизменным.

После создания дочерний план можно открыть двойным щелчком по его графическому представлению на родительском плане. Это позволяет быстро перейти к детализированной информации и работать с ней в удобном формате.

Практика

Чек-лист по материалу

• Выбрать элемент «Вся система» в дереве элементов.
• Нажать кнопку «Создать план» на панели инструментов.
• Указать имя плана и выбрать файл с изображением схемы плана.
• Настроить масштаб отображения плана в области свойств.
• Добавить устройства на план, перетаскивая их из панели устройств.
• Настроить параметры отображения устройств и графических представлений.
• Сохранить точки представления плана для быстрого доступа.

Справка

Термины из видео

Графический план

Схема расположения устройств на охраняемой территории, этаже или в помещении.

Раздел охраны

Группа устройств, сгруппированных для удобства контроля охраняемой территории.

Точка представления плана

Настройка отображения определённой части графического плана с заданным масштабом и углом поворота.
