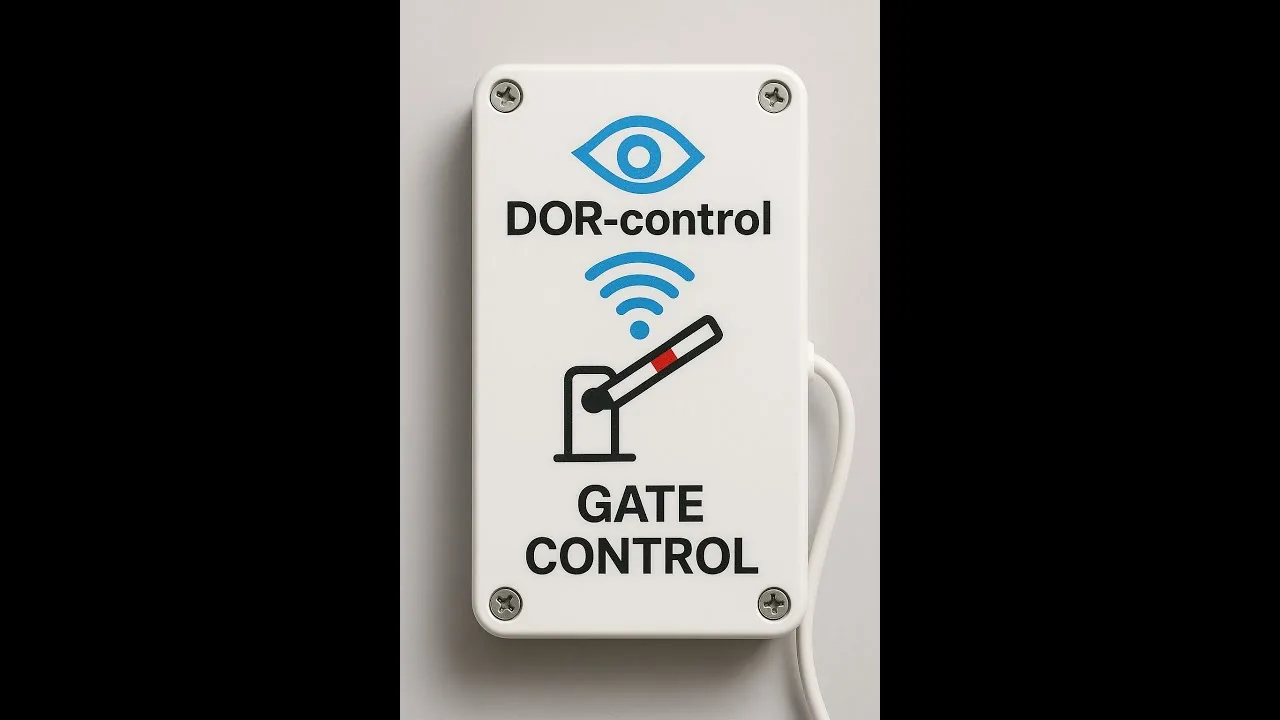

GSM-контроллер управления шлагбаумом

Конструкция и основные элементы контроллера

Контроллер имеет продуманную конструкцию, которая позволяет удобно монтировать устройство на различные металлические конструкции. Для этого используется неодимовый магнит, обеспечивающий надёжное крепление. Монтаж осуществляется путём плотного прилегания магнита к металлической поверхности, что гарантирует стабильность положения контроллера.

Среди ключевых элементов контроллера — два релейных выхода, которые выполняют различные функции в системе управления. Также на устройстве присутствуют индикаторы, позволяющие оперативно отслеживать состояние контроллера. Индикаторы облегчают визуальный контроль за работой устройства и помогают быстро выявлять возможные неполадки.

Индикация GSM-сигнала даёт возможность оценить качество связи, а светодиод, подтверждающий загрузку контроллера, сигнализирует о том, что устройство готово к работе. При успешной загрузке светодиод горит постоянным светом, а при проблемах с загрузкой — мигает, что служит сигналом для проверки настроек и подключения.

Управление релейными выходами

Релейные выходы контроллера выполняют важные функции в системе управления шлагбаумом. Первое реле предназначено для кратковременного открытия шлагбаума, что позволяет быстро пропускать транспортные средства. Активация первого реле происходит по определённому сигналу, который может быть получен через веб-интерфейс или SMS-команду.

Второе реле играет роль в удержании шлагбаума в открытом состоянии, что может быть необходимо в ситуациях, когда требуется обеспечить свободный проезд на определённый период времени. Управление вторым реле позволяет гибко регулировать время открытия шлагбаума в зависимости от текущей ситуации на объекте.

Управление вторым реле осуществляется через SMS-команды, что предоставляет возможность удалённо контролировать состояние шлагбаума и регулировать его работу в зависимости от текущих потребностей. Пользователь отправляет SMS-команду с определённым кодом, и контроллер реагирует, изменяя состояние второго реле.

Настройка и управление через веб-интерфейс

Веб-интерфейс предоставляет удобный способ настройки и управления устройством. В нём доступны пять вкладок и три кнопки, которые позволяют осуществлять различные операции. Пользователь может легко перемещаться между вкладками и выбирать необходимые функции для настройки устройства.

С помощью веб-интерфейса можно настроить данные для авторизации, задать параметры точки доступа, а также хранить телефонные номера пользователей и экстренных служб. Это обеспечивает гибкость в управлении доступом и повышает уровень безопасности системы. Настройка параметров точки доступа позволяет контролировать подключение к устройству других устройств и обеспечивать защищённый доступ к настройкам.

Одной из полезных функций является возможность импорта и экспорта телефонных номеров через CSV-шаблон. Это позволяет быстро переносить данные между различными системами и упрощает процесс обновления базы номеров. Для импорта номеров пользователь загружает CSV-файл в соответствующую вкладку веб-интерфейса, а для экспорта — скачивает файл с текущими номерами.

Управление через SMS-команды

Управление устройством возможно не только через веб-интерфейс, но и с помощью SMS-команд. Это даёт возможность оперативно вносить изменения в настройки и управлять функциями устройства на расстоянии. Пользователь может отправлять SMS-команды с мобильного телефона, что делает управление устройством доступным в любой момент.

С помощью SMS-команд можно добавлять и удалять телефонные номера, что упрощает управление списком разрешённых номеров. Для добавления номера пользователь отправляет SMS с определённым форматом данных, а для удаления — использует другую команду с указанием удаляемого номера.

Кроме того, SMS-команды позволяют управлять дополнительным реле (open/closed). Это расширяет возможности использования устройства и делает его более универсальным в различных сценариях применения. Команды для управления реле позволяют быстро изменять состояние устройства без необходимости доступа к веб-интерфейсу.

Дополнительные возможности

Устройство предоставляет ряд дополнительных возможностей, которые расширяют его функциональность. Одной из таких возможностей является подключение внешней антенны через разъём SMA. Подключение внешней антенны улучшает качество сигнала и расширяет зону покрытия сети, что особенно актуально в условиях слабого сигнала или на больших объектах.

На корпусе устройства расположены три кнопки, каждая из которых выполняет определённую функцию. Первая кнопка активирует режим точки доступа, что позволяет использовать устройство в качестве роутера для раздачи интернета другим устройствам. При нажатии на кнопку режим точки доступа включается, и устройство начинает раздавать интернет.

Вторая кнопка предназначена для сброса настроек до заводских, что может быть полезно в случае возникновения проблем с конфигурацией. При нажатии на кнопку происходит сброс всех пользовательских настроек, и устройство возвращается к заводским параметрам. Третья кнопка отвечает за перезагрузку устройства, что может потребоваться при его зависании или других технических неполадках. Нажатие на кнопку вызывает перезагрузку устройства, после которой оно вновь становится доступным для управления.

Таким образом, наличие разъёма для внешней антенны и функциональных кнопок значительно повышает удобство использования устройства и расширяет его возможности в различных сценариях применения. Эти функции делают устройство более гибким и адаптируемым к разным условиям эксплуатации.

Практика

Чек-лист по материалу

• Проверить крепление контроллера с помощью неодимового магнита.
• Настроить параметры точки доступа в веб-интерфейсе.
• Загрузить телефонные номера через CSV-файл или SMS-команды.
• Проверить работу релейных выходов.
• Настроить индикацию GSM-сигнала и другие параметры контроллера.

Справка

Термины из видео

Релейный выход

Элемент контроллера, который позволяет управлять внешними устройствами (например, шлагбаумом) через реле.

SMS-команда

Текстовое сообщение, отправляемое на контроллер для выполнения определённых действий (например, открытия шлагбаума или управления релейными выходами).

Веб-интерфейс

Графический пользовательский интерфейс, доступный через веб-браузер, для настройки и управления контроллером.
