Интеграция СОО «Заря» в ПК «Бастион-3»

Коротко

Главный ответ

В видео показана пошаговая интеграция системы охранного освещения «Заря» в программный комплекс «Бастион-3»: от проверки запуска сервиса мониторинга до выноса пиктограмм на графический план и управления светильниками через пост охраны.

Главное из материала

Основные выводы

Перед интеграцией необходимо убедиться, что сервис мониторинга «Заря» запущен.
В окне сервиса мониторинга отображаются данные: привязка к сетевому адаптеру, порт HTTP, порт TCP, код сервиса и пароль доступа.
В панели управления «Бастион-3» нужно добавить драйвер на сервере оборудования и заполнить конфигуратор сервера интеграции данными из сервиса мониторинга.
После импорта из оборудования появляется сетевая группа с контроллером «Заря Коллс», его входами, выходами, светильниками и группами светильников.
Управление светильниками и группами осуществляется из поста охраны: доступны дежурный режим, тревожный режим и выключение.

Введение и предварительные требования

В предыдущем ролике «Первичная настройка СОО „Заря“» показано, как правильно сконфигурировать систему. Теперь переходим к интеграции.

Перед интеграцией необходимо убедиться, что сервис мониторинга «Заря» запущен; если нет — запустить.

Данные сервиса мониторинга «Заря»

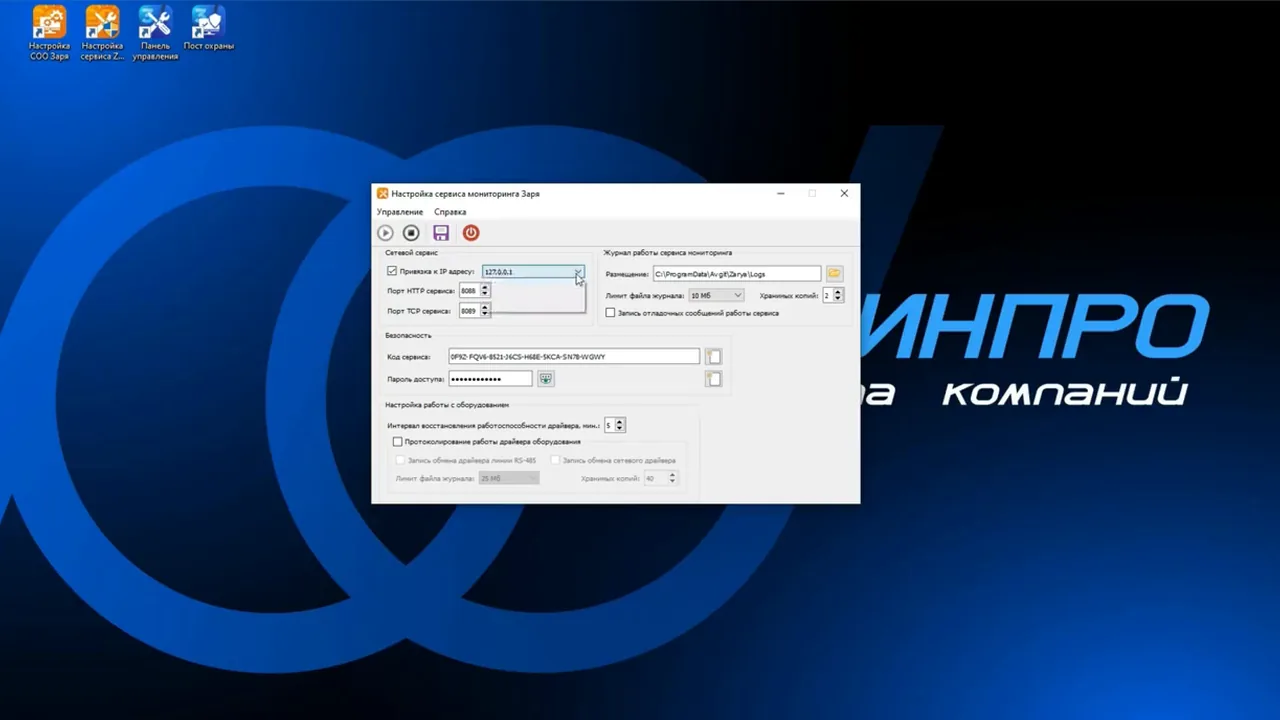

В окне сервиса мониторинга отображаются: привязка к сетевому адаптеру (локал-хост или другой), порт HTTP, порт TCP, код сервиса и пароль доступа.

Эти данные понадобятся для настройки интеграции. После проверки данных нажимаем сохранить.

Добавление драйвера в панели управления «Бастион-3»

Панель управления открывается с правами администратора. Во вкладке «Драйверы, серверы оборудования» отображается сервер оборудования.

Добавляем драйвер, задаём ему имя и сохраняем. После возврата драйвер появляется в списке.

Настройка конфигуратора сервера интеграции

Нажимаем кнопку «Конфигуратор, сервер интеграции». Вносим данные из сервиса мониторинга «Заря»: IP-адрес (локал-хост), HTTP-сервер (меняем), код драйвера (копируем), пароль (копируем), часовой пояс.

Нажимаем сохранить.

Импорт оборудования и вынос пиктограмм на план

На вкладке «Конфигурация» выполняем импорт из оборудования, нажимаем ОК. Появляется сетевая группа с контроллером «Заря Коллс», включая все входы, выходы, светильники и группы светильников. Сохраняем изменения.

В структуре объекта, в графических планах, появляется драйвер «Заря». Разворачиваем драйвер и выносим пиктограммы на план; также можно вынести сам контроллер. Сохраняем план.

Управление через пост охраны

Пост охраны запускается и открывается из-под оператора с правами администратора. В окне поста охраны отображаются все вынесенные на план пиктограммы.

Доступно управление светильниками: включить дежурный режим, тревожный режим или выключить. Аналогично управление группами светильников.

При выборе контроллера открывается меню управления всеми подключёнными светильниками, а также возможность построить отчёт или открыть карточку устройства.

Практика

Чек-лист по материалу

Убедиться, что сервис мониторинга «Заря» запущен.
Записать или скопировать данные из окна сервиса мониторинга: привязка к сетевому адаптеру, порт HTTP, порт TCP, код сервиса, пароль доступа.
Открыть панель управления «Бастион-3» с правами администратора.
Перейти во вкладку «Драйверы, серверы оборудования».
Добавить драйвер, задать имя, сохранить.
Нажать «Конфигуратор, сервер интеграции» и заполнить поля данными из сервиса мониторинга.
Указать часовой пояс и сохранить.
Перейти на вкладку «Конфигурация», выполнить импорт из оборудования, нажать ОК.
Убедиться, что появилась сетевая группа с контроллером «Заря Коллс» и его элементами.
Сохранить изменения.
В структуре объекта, в графических планах, развернуть драйвер «Заря» и вынести пиктограммы на план.
При необходимости вынести на план сам контроллер.
Сохранить план.
Запустить пост охраны из-под оператора с правами администратора.
Проверить управление светильниками и группами: дежурный режим, тревожный режим, выключение.
Проверить доступность меню контроллера, построения отчёта и карточки устройства.

Справка

Термины из видео

СОО «Заря»: Система охранного освещения, которая интегрируется с ПК «Бастион-3».
ПК «Бастион-3»: Программный комплекс, в который выполняется интеграция системы охранного освещения «Заря».
Сервис мониторинга «Заря»: Служба, которая должна быть запущена для интеграции; в её окне отображаются параметры подключения.
Драйвер: Компонент в панели управления «Бастион-3», добавляемый на сервере оборудования для связи с системой «Заря».
Конфигуратор, сервер интеграции: Раздел в панели управления, куда вносятся данные из сервиса мониторинга «Заря» для настройки интеграции.
Контроллер «Заря Коллс»: Устройство, которое появляется после импорта оборудования; содержит входы, выходы, светильники и группы светильников.
Пост охраны: Режим в «Бастион-3», из которого оператор управляет светильниками и контроллерами.
Дежурный режим: Режим работы светильника, доступный для включения из поста охраны.
Тревожный режим: Режим работы светильника, доступный для включения из поста охраны.
