IP-коммутатор Gate-Smart-Premier (Премьер-100) для IP-домофонии

Назначение и схема IP-домофонии

Типовая схема IP-домофонии включает вызывные панели, мониторы, коммутаторы, регистраторы, SIP-сервер и облачный сервис. Вызывные панели устанавливаются на входах и служат для вызова абонента. Мониторы размещаются в квартирах и позволяют видеть посетителя и вести переговоры. Коммутаторы объединяют все устройства в единую сеть, обеспечивая передачу данных. Регистраторы записывают видео с камер, а SIP-сервер управляет соединениями между абонентами. Облачный сервис предоставляет удалённый доступ и дополнительные функции, такие как переадресация вызовов.

В эту же сеть подключается устройство Премьер-100. Оно позволяет подключать обычные трубки VIZIT или Элтис, которые не являются IP-устройствами. Таким образом, Премьер-100 выступает как шлюз между традиционными аналоговыми трубками и IP-инфраструктурой. Это даёт возможность использовать существующие трубки без замены на дорогие IP-мониторы.

Последовательность действий при построении такой схемы: сначала прокладывается сеть и устанавливаются коммутаторы, затем монтируются вызывные панели и мониторы, после чего настраивается SIP-сервер и облачный сервис. Премьер-100 включается в сеть и конфигурируется для работы с обычными трубками. В результате абоненты могут пользоваться привычными трубками, а система получает все преимущества IP-технологий.

Экономическая выгода

Экономическая выгода от использования обычных трубок вместо IP-мониторов очевидна. Трубка КП-7 стоит около 640 рублей, тогда как мониторы — 12 и 31 тысячу рублей. Разница в цене составляет 10 и 28 раз соответственно. Это означает, что при выборе трубок затраты на оборудование для каждой квартиры значительно ниже.

Рассмотрим пример на 100 квартир. Если использовать трубки и Премьер-100, общая стоимость составит 115 тысяч рублей. Если же применять мониторы, то затраты вырастут до 1,2 миллиона рублей для мониторов по 12 тысяч и до более чем 3 миллионов рублей для мониторов по 31 тысяче. Таким образом, экономия при использовании трубок составляет от 1,085 до 2,885 миллиона рублей на 100 квартир.

При масштабировании на три подъезда экономия становится ещё более существенной. В зависимости от типа мониторов она достигает 3 и 9 миллионов рублей. Это делает решение с трубками и Премьер-100 экономически целесообразным для крупных жилых комплексов, позволяя снизить капитальные затраты без потери функциональности.

Сценарии применения

Первый случай: застройщик сдаёт дом с IP-домофонией, но без дорогих мониторов в квартирах. Это позволяет снизить затраты на оснащение квартир, поскольку мониторы являются дорогостоящими устройствами. Однако инфраструктура IP-домофонии уже заложена, что даёт возможность жильцам впоследствии самостоятельно установить мониторы или использовать другие способы подключения.

Второй случай: замена старого координатного домофона на IP с сохранением трубок жильцов. При такой модернизации отпадает необходимость прокладывать новые линии и менять абонентские устройства. Существующие трубки продолжают работать, что минимизирует неудобства для жильцов и снижает стоимость работ по замене оборудования.

Технические характеристики

К коммутатору подключается до 100 квартир, плюс два расширителя BK100 по 100 квартир — всего 300. Таким образом, один коммутатор в сочетании с двумя расширителями обеспечивает подключение до 300 квартир, что позволяет масштабировать систему в зависимости от размера дома.

Трубки подключаются как в координатном домофоне: плюс к десяткам, минус к единицам. Это означает, что при подключении трубок используется привычная схема, где положительный провод соединяется с десятками, а отрицательный — с единицами. Такой подход упрощает монтаж и снижает вероятность ошибок.

Номер квартиры 100 — D0E0, 34 — D3E4. Эти примеры показывают, как формируются адреса квартир в системе: номер квартиры преобразуется в шестнадцатеричный код, где каждая цифра номера квартиры представляется соответствующей шестнадцатеричной цифрой. Например, квартира 100 кодируется как D0E0, а квартира 34 — как D3E4.

Настройка оборудования

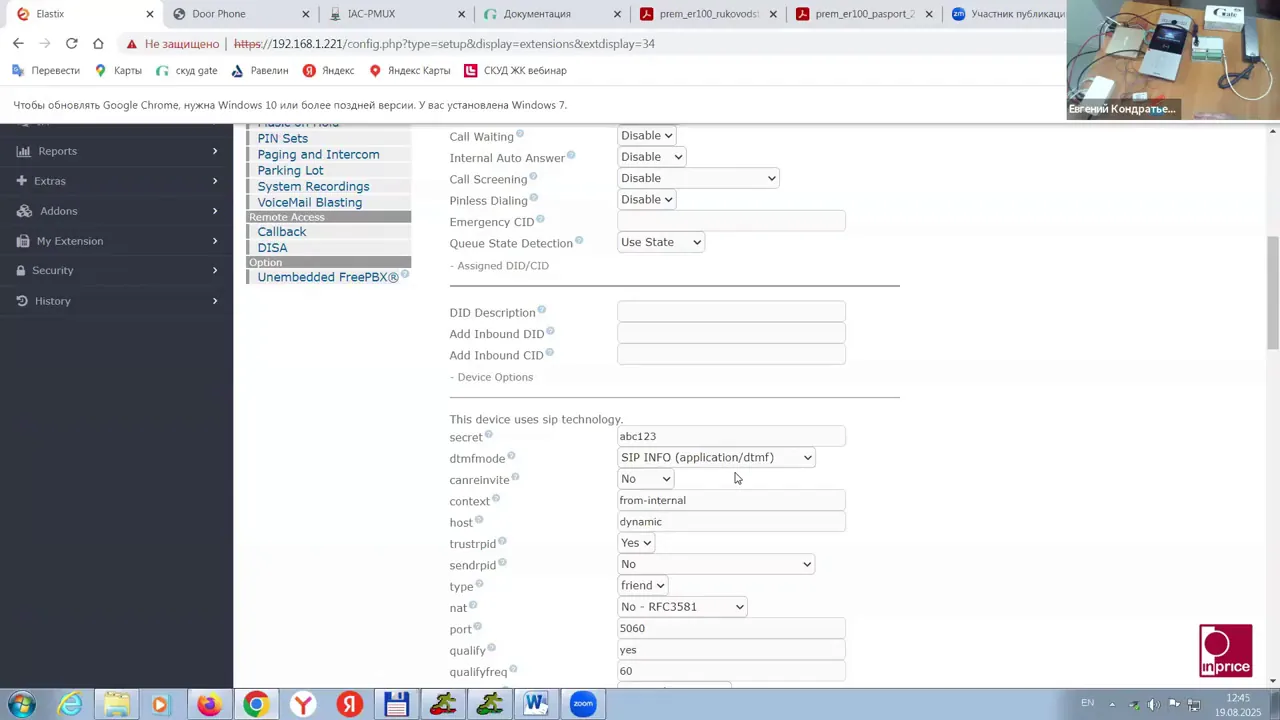

Для работы системы требуется SIP-сервер, который может быть аппаратным или программным, например Asterisk. Также необходимы вызывная панель OX-R28, коммутатор Премьер-100 и трубка VIZIT 12M. Все эти компоненты должны быть соединены в соответствии с инструкцией.

Настройка веб-интерфейса включает несколько этапов. Сначала настраивается сеть, затем параметры PBX, аккаунт, intercom, диапазон номеров, адреса, коммутаторы, уровни, статус и логи. Эти шаги выполняются последовательно для обеспечения корректной работы.

На вызывной панели задаются SIP-сервер, номер 112, пароль, IP-адрес, порт, DTMF-режим и код открытия двери 7. Эти параметры должны соответствовать настройкам SIP-сервера и других устройств.

Документация и поддержка

Документация доступна на сайте в разделе «Поддержка» или «Скачать». Чтобы найти нужные материалы, следует перейти в раздел «Гейт», затем «Документация» и выбрать «Иное оборудование».

В комплекте документации есть паспорт и руководство пользователя. Эти документы содержат необходимую информацию для настройки и эксплуатации оборудования.

Версия ПО 1.72d.29 не менялась много лет. Это означает, что обновления для данного программного обеспечения не выпускались в течение длительного времени.

Практика

Чек-лист по материалу

• Убедиться, что все устройства в одной подсети.
• Настроить SIP-сервер: добавить устройства, номера, пароли, DTMF-режим.
• Настроить вызывную панель: сеть, аккаунт, SIP-сервер, номер, пароль, IP, порт.
• В разделе intercom панели задать DTMF-режим, код открытия двери 7, проверить Open Relay via DTMF.
• Настроить Премьер-100: имя, статический IP, блокировку, защиту от зависания, NTP.
• Задать диапазон номеров и соответствие физических и логических номеров на вкладке адреса.
• Настроить мелодии, громкость вызова и разговора для всех или отдельных трубок.
• Проверить уровни трубок и статус линии.
• При необходимости собрать логи для разработчиков.

Справка

Термины из видео

Премьер-100 (Gate-Smart-Premier)

IP-коммутатор, позволяющий подключать аналоговые домофонные трубки VIZIT или Элтис к IP-домофонной системе.

SIP-сервер

Устройство или ПО для управления SIP-соединениями; в примере — аппаратный на базе Asterisk.

DTMF

Технология передачи цифровой информации в потоке данных, например для открытия двери.

BK100

Расширитель, подключаемый к Премьер-100, добавляет ещё 100 квартир.

Вызов консержа

Функция вызова консьержа с трубки; работает только на трубках, подключённых напрямую к Премьер-100.

PBX

Private Branch Exchange — частная АТС, раздел настройки SIP-сервера.
