IP-видеодомофон для 6 квартир: настройка с PoE-коммутатором и мониторами

Обзор системы и оборудования

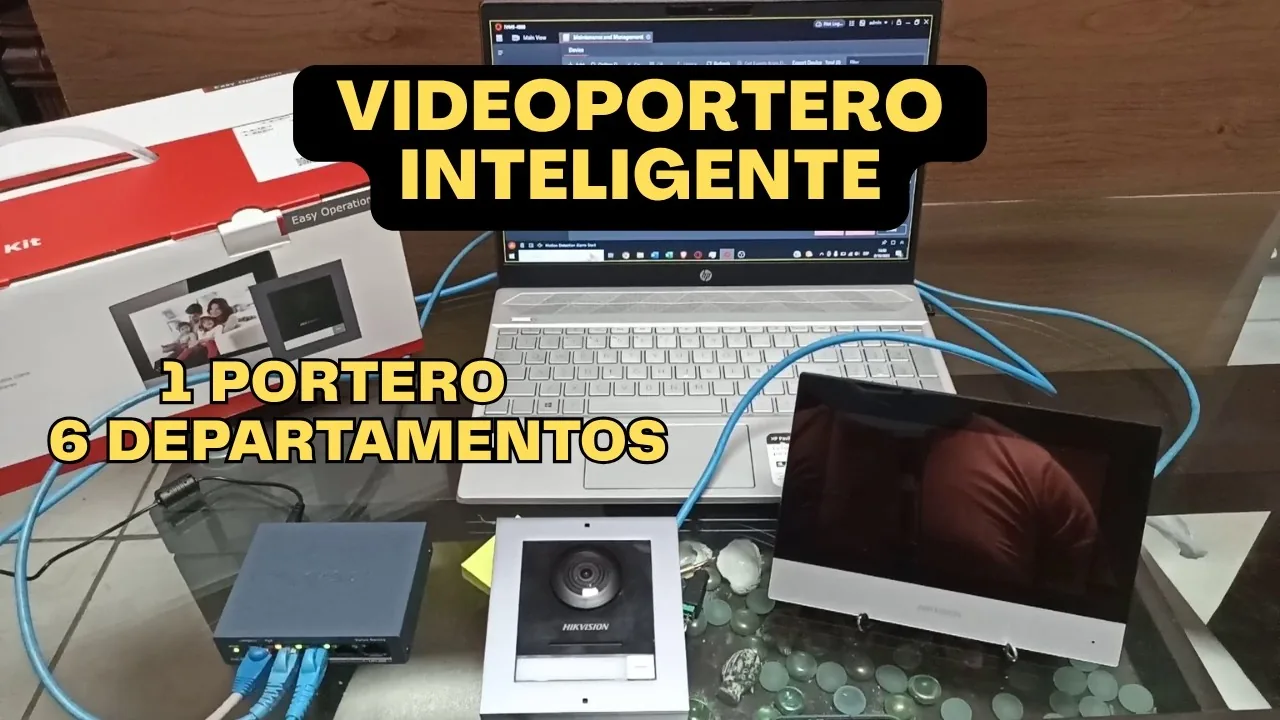

В рамках проекта установлен комплект видеодомофона High Vision, который включает в себя основное устройство, мониторы и вспомогательные компоненты. В комплект поставки входит PoE-коммутатор на 4 порта, предназначенный для организации сети и питания. Для расширения функциональности предусмотрен дополнительный модуль расширения, позволяющий подключать до 6 дополнительных квартир, что делает систему масштабируемой для многоквартирных домов.

В качестве линии связи используется кабель UTP Cat 6, который обеспечивает высокую пропускную способность и надежность передачи данных. Данный кабель применяется для соединения всех компонентов системы, включая видеодомофон, мониторы и коммутатор. Благодаря использованию структурированной кабельной системы, монтаж и обслуживание упрощаются, а также обеспечивается стабильная работа оборудования.

Подключение и питание через PoE

Все устройства системы, включая видеодомофон и мониторы, подключаются к PoE-коммутатору. Это позволяет организовать единую сеть и одновременно обеспечить питание по технологии Power over Ethernet (PoE). Питание подается непосредственно по сетевому кабелю, что исключает необходимость использования внешних блоков питания для каждого устройства. Такой подход упрощает монтаж и снижает количество проводов.

PoE-коммутатор выступает в роли центрального узла, который питает как мониторы, так и основное устройство видеодомофона. Благодаря этому достигается централизованное управление питанием и упрощается диагностика неисправностей. Кроме того, использование PoE повышает безопасность, так как исключает риск поражения электрическим током при работе с низковольтным оборудованием.

Вызов на сотовый телефон

Когда посетитель нажимает кнопку вызова на уличной панели, система сначала пытается связаться с квартирой. Если в квартире никого нет, вызов автоматически переадресуется на сотовый телефон владельца. Это позволяет не пропустить гостя, даже если вы находитесь вне дома.

После переадресации на сотовый телефон вы можете видеть посетителя в реальном времени через камеру, встроенную в панель. Это обеспечивает визуальный контроль и помогает принять решение, открывать ли дверь.

Для открытия двери достаточно нажать соответствующую кнопку в мобильном приложении. Таким образом, удаленное управление доступом становится простым и удобным, не требуя физического присутствия у двери.

Вызов на мониторы и внутренняя связь

С уличной панели можно напрямую вызвать конкретную квартиру, указав её номер, например, 101, 2011 или 302. Это позволяет посетителю связаться именно с нужным абонентом, минуя общий вызов.

Мониторы, установленные в квартирах, поддерживают внутреннюю связь между собой. Это значит, что жильцы могут связываться друг с другом, используя те же устройства, что и для домофона.

Если вызываемая квартира в данный момент занята (например, идёт разговор), система автоматически сообщит: «Абонент занят, позвоните позже». Это предупреждение информирует посетителя о необходимости повторить попытку позже.

Интеграция с камерами видеонаблюдения

Монитор видеодомофона выполняет функции не только для связи с посетителем, но и служит центральным узлом для просмотра изображения с камер, подключенных к видеорегистратору (DVR). Это становится возможным благодаря тому, что камеры интегрированы в единую систему с домофоном.

Интеграция обеспечивает единый интерфейс управления: пользователь может переключаться между камерами, просматривать их в реальном времени и при необходимости сохранять записи. Такая архитектура упрощает контроль за периметром и внутренними помещениями, не требуя отдельных мониторов для каждой камеры.

Для реализации этой функции необходимо, чтобы видеодомофон и DVR были совместимы по протоколам связи и находились в одной локальной сети. После подключения и настройки система автоматически обнаруживает камеры, и их изображение становится доступным на мониторе домофона, что повышает удобство и безопасность.

Практика

Чек-лист по материалу

• Убедитесь, что PoE-коммутатор подключен к сети и имеет питание.
• Подключите уличную панель и мониторы к коммутатору с помощью кабеля UTP Cat 6.
• При необходимости установите модуль расширения для дополнительных квартир.
• Настройте приложение на сотовом телефоне для приема вызовов.
• Проверьте вызов с уличной панели на монитор и на телефон.
• Проверьте открытие двери через приложение и с монитора.
• Проверьте внутреннюю связь между мониторами.

Справка

Термины из видео

IP-видеодомофон

Устройство для аудио- и видеосвязи с посетителем, работающее по IP-сети и позволяющее удаленно открывать дверь.

PoE (Power over Ethernet)

Технология передачи электропитания и данных по одному сетевому кабелю.

PoE-коммутатор

Сетевой коммутатор, который подает питание на подключенные устройства через кабель Ethernet.

Модуль расширения

Устройство, позволяющее увеличить количество подключаемых квартир или мониторов к видеодомофону.

UTP Cat 6

Кабель витой пары категории 6, поддерживающий скорость передачи данных до 10 Гбит/с.

DVR

Цифровой видеорегистратор для записи и хранения видео с камер наблюдения.
