IP-видеодомофоны Aiphone IX-DV для офисного небоскреба в Торонто

Обзор объекта и роль интегратора

Объект — коммерческий офисный небоскреб в центре Торонто, клиент корпоративного уровня. Bond Securcom — один из ведущих интеграторов в районе Торонто; 5 лет назад установил системы CCTV, контроля доступа и связи. Клиент полагается на надежные продукты, поэтому выбрана система Aiphone.

Вызывная панель Aiphone IX-DV на главном входе

Модель IX-DV имеет защиту IK8 (вандало- и погодоустойчивость). Питание по PoE: достаточно подключить сетевой кабель к коммутатору для программирования и работы. При нажатии кнопки вызов поступает консьержу, который видит посетителя на видео и может открыть дверь.

Демонстрация работы панели на парковочном шлагбауме

Филлип нажимает кнопку вызова, и вызов поступает на стойку охраны. Он просит открыть дверь, и дверь открывается.

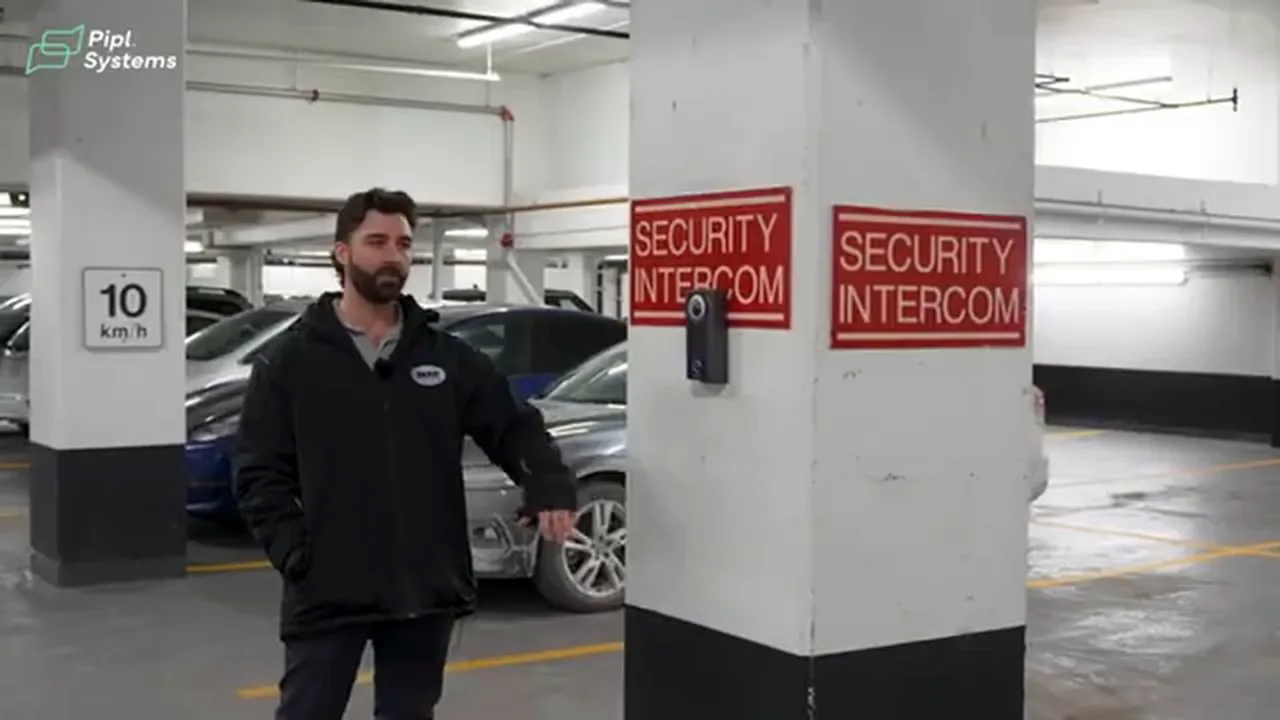

Аварийные вызывные панели на уровнях паркинга

На четырех уровнях паркинга установлено несколько панелей IX-DV на колоннах. Люди могут подойти к любой панели, нажать кнопку и сразу связаться с охраной. Надежность важна, чтобы охрана могла помочь посетителям или персоналу в случае необходимости. Aiphone предлагает и другие решения, например аварийные стойки с двумя кнопками (обычная аудиосвязь и экстренная связь) и стробами.

Мастер-станция Aiphone IX-MV7 на стойке охраны

Все видео- и аудиовызовы поступают на станцию IX-MV7. Станция поддерживает PoE и SIP. Можно мониторить видео и аудио с любой подключенной панели через меню мониторинга.

Надежность, интеграции и облачная платформа

На объекте развернуто около 30 панелей IX-DV. За многие годы использования системы не возникло проблем. Aiphone постоянно разрабатывает новые функции. Система интегрируется с другими системами контроля доступа и VMS. Недавно выпущен облачный сервис Aiphone, позволяющий разместить все объекты на одной платформе.

Практика

Чек-лист по материалу

• Определить точки установки вызывных панелей: главный вход и каждый уровень паркинга.
• Выбрать модель панели с нужной защитой (например, IX-DV с IK8) и питанием PoE.
• Проложить сетевые кабели от панелей до коммутатора и запрограммировать устройства.
• Установить мастер-станцию (например, IX-MV7) на стойке охраны и подключить ее к сети.
• Настроить вызовы с панелей на мастер-станцию и проверить двустороннюю аудио- и видеосвязь.
• Проверить функцию удаленного открытия дверей и шлагбаумов с мастер-станции.
• Обучить охрану мониторингу видео с панелей через мастер-станцию.
• При необходимости настроить интеграцию с существующими системами контроля доступа и VMS.
• Рассмотреть использование облачного сервиса Aiphone для централизованного управления объектами.

Справка

Термины из видео

IX-DV

Видеодомофонная вызывная панель Aiphone с защитой IK8, питанием PoE, предназначенная для установки на входе и в паркинге.

IX-MV7

Мастер-станция Aiphone с 7-дюймовым сенсорным экраном, поддерживающая PoE и SIP, принимающая вызовы и позволяющая мониторить видео с панелей.

PoE

Технология передачи электрического питания и данных по одному сетевому кабелю (Power over Ethernet).

IK8

Степень защиты оболочки от механических воздействий (вандалоустойчивость) по стандарту IEC 62262.

SIP

Протокол установления сеансов связи, используемый для IP-телефонии и передачи мультимедиа.

VMS

Система управления видео (Video Management System) для записи и просмотра видео с камер.

Aiphone Cloud

Облачный сервис Aiphone, позволяющий размещать и управлять несколькими объектами на одной платформе.
