Использование оптоволоконных медиаконвертеров для подключения IP-камер и NVR на больших расстояниях

Что такое оптоволоконный медиаконвертер

Оптоволоконный медиаконвертер — это устройство, предназначенное для установления сетевого соединения на больших расстояниях. Оно используется в установках систем видеонаблюдения, где требуется передача данных на значительные расстояния, превышающие возможности стандартных медных кабелей.

Медиаконвертер преобразует электрические сигналы Ethernet в оптические сигналы, которые передаются по оптоволоконному кабелю, и обратно. Это позволяет преодолевать ограничения по дальности и помехозащищенности, характерные для медных линий.

Устройство поставляется парами, что обеспечивает симметричную передачу данных между двумя точками сети. Каждый конвертер в паре выполняет функции преобразования сигнала в одном направлении, что гарантирует корректную работу соединения.

Принцип работы медиаконвертера основан на том, что на передающей стороне электрический сигнал от сетевого устройства преобразуется в оптический, который затем отправляется по оптоволокну. На приемной стороне происходит обратное преобразование: оптический сигнал превращается в электрический, который может быть обработан стандартным сетевым оборудованием. Таким образом, обеспечивается прозрачная передача данных между сегментами сети, использующими разные физические среды.

Комплектация и внешний вид

В комплекте с оптоволоконным медиаконвертером поставляются два устройства. Это необходимо для организации двусторонней связи: один конвертер устанавливается на передающей стороне, другой — на приемной.

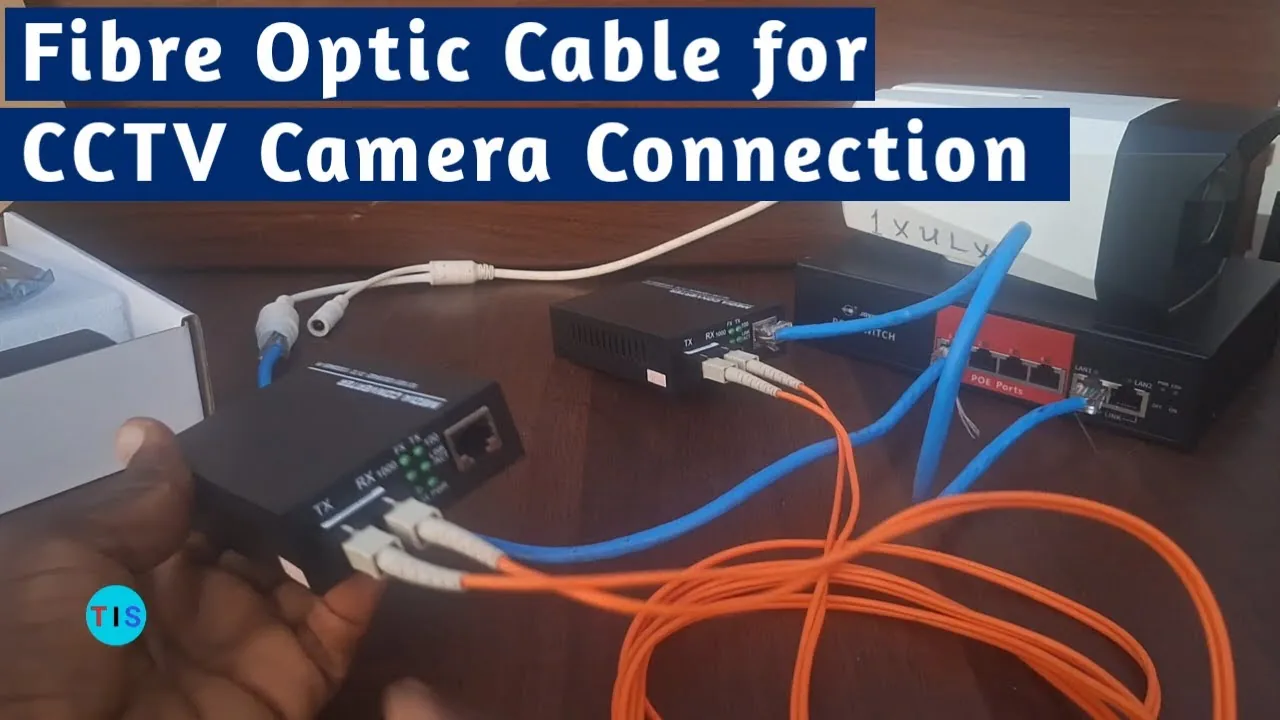

На каждом медиаконвертере имеются разъемы для оптоволокна и Ethernet. Разъем для оптоволокна предназначен для подключения оптического кабеля, а разъем Ethernet — для соединения с сетевым устройством, например, камерой видеонаблюдения или коммутатором.

Для соединения двух медиаконвертеров используется оптоволоконный патч-корд. Он подключается к оптическим разъемам обоих устройств, обеспечивая физическую среду для передачи оптических сигналов между ними.

При подключении важно правильно идентифицировать разъемы: обычно они подписаны или имеют разные типы (например, SC или LC). После подключения патч-корда к обоим конвертерам и подключения Ethernet-кабелей к соответствующим портам, устройства готовы к работе. Светодиодные индикаторы на корпусе могут сигнализировать о наличии питания и активности соединения, что помогает при первичной настройке.

Схема подключения

Камера подключается к сетевому коммутатору, который служит точкой агрегации трафика. Далее коммутатор через uplink-порт соединяется с первым медиаконвертером, преобразующим электрический сигнал в оптический.

Первый медиаконвертер соединяется оптоволокном со вторым, обеспечивая передачу данных по оптической линии. Второй конвертер, в свою очередь, подключается к NVR, который принимает и обрабатывает видеопоток.

Для корректной работы схемы необходимо, чтобы оба медиаконвертера были настроены одинаково, например, на одну и ту же длину волны и скорость передачи. После соединения всех компонентов и подачи питания, данные от камеры передаются через коммутатор на первый конвертер, преобразуются в оптический сигнал, проходят по оптоволокну до второго конвертера, где преобразуются обратно в электрический сигнал и поступают на NVR. Таким образом, обеспечивается полная целостность передачи видеоданных.

Дальность передачи

Дуплексный кабель (многомодовый) поддерживает передачу данных на расстояние до 550 метров. Это ограничение обусловлено характеристиками многомодового волокна, которое имеет большую дисперсию и затухание на длинных дистанциях.

Одномодовый оптоволоконный кабель позволяет передавать сигнал на расстояние до 120 километров. Благодаря меньшему затуханию и дисперсии, одномодовое волокно обеспечивает значительно большую дальность, что делает его предпочтительным для протяженных линий связи.

При выборе типа кабеля необходимо учитывать требуемую дальность: если расстояние между точками не превышает 550 метров, можно использовать многомодовый кабель, который обычно дешевле. Если же расстояние больше, необходимо применять одномодовый кабель, который обеспечивает нужную дальность, но требует более дорогих оптических модулей. Таким образом, выбор кабеля напрямую влияет на максимальную дистанцию передачи и должен соответствовать конкретным условиям эксплуатации.

Преимущества использования

Использование данного подхода позволяет передавать видеосигнал на расстояния, которые недоступны для обычных сетевых кабелей. Это критически важно в ситуациях, когда камеры расположены на значительном удалении от центрального узла, и прокладка стандартного кабеля либо невозможна, либо сопряжена с чрезмерными затратами. Благодаря этому решению обеспечивается стабильная передача данных без потери качества на больших дистанциях.

Кроме того, сигнал, переданный таким способом, может быть подан на другой коммутатор, что открывает возможность для подключения дополнительных камер. Это позволяет масштабировать систему видеонаблюдения, добавляя новые точки съёмки без необходимости прокладывать отдельные линии от каждой камеры к основному оборудованию. Таким образом, достигается гибкость в построении сети и упрощается её расширение.

При расширении системы достаточно подключить дополнительную камеру к существующему коммутатору, который уже соединен с медиаконвертером. Это позволяет добавлять новые камеры без изменения основной инфраструктуры, что экономит время и ресурсы. Кроме того, использование оптоволокна обеспечивает высокую помехозащищенность, что особенно важно в условиях электромагнитных помех, которые могут влиять на медные линии. В результате система становится более надежной и устойчивой к внешним воздействиям.

Практика

Чек-лист по материалу

• Подготовьте пару оптоволоконных медиаконвертеров.
• Подключите камеру к сетевому коммутатору.
• Соедините коммутатор с первым медиаконвертером через Ethernet-кабель.
• Соедините первый и второй медиаконвертеры оптоволоконным патч-кордом.
• Подключите второй медиаконвертер к NVR через Ethernet-кабель.
• Проверьте передачу сигнала на требуемое расстояние.

Справка

Термины из видео

Оптоволоконный медиаконвертер

Устройство для преобразования электрического сигнала в оптический и обратно, позволяющее передавать данные по оптоволокну на большие расстояния.

Оптоволоконный патч-корд

Короткий оптоволоконный кабель с разъемами для соединения устройств.

Дуплексный кабель

Оптоволоконный кабель с двумя волокнами для одновременной передачи и приема данных.

Одномодовое оптоволокно

Тип оптоволокна, позволяющий передавать сигнал на очень большие расстояния (до 120 км).

Многомодовое оптоволокно

Тип оптоволокна, используемый для передачи на средние расстояния (до 550 м).

NVR

Сетевой видеорегистратор, устройство для записи и управления IP-камерами.
