Кабельные трассы: лоток или труба — что выбрать для объекта?

Основы организации кабельных трасс

Кабельная трасса — это система, которая обеспечивает надёжную прокладку и фиксацию кабелей. Основная задача такой системы — защитить кабели от механических повреждений и обеспечить их долговечность. Правильно организованная кабельная трасса минимизирует риски аварий и простоев, связанных с повреждением кабельных линий.

При проектировании кабельной трассы важно учитывать удобство монтажа и доступность для последующего обслуживания. Это позволит сократить время и затраты на проведение работ, а также обеспечит возможность быстрого устранения возможных неисправностей. Система должна быть спроектирована так, чтобы любые манипуляции с кабелями не требовали сложных и трудоёмких процедур.

Кроме того, при организации кабельных трасс необходимо строго соблюдать правила пожарной безопасности. Это включает в себя использование огнестойких материалов и соблюдение определённых расстояний между кабелями и источниками тепла. Также важно предусматривать возможность расширения системы в будущем, чтобы при увеличении количества кабелей не приходилось полностью перестраивать трассу.

Применение металлических лотков

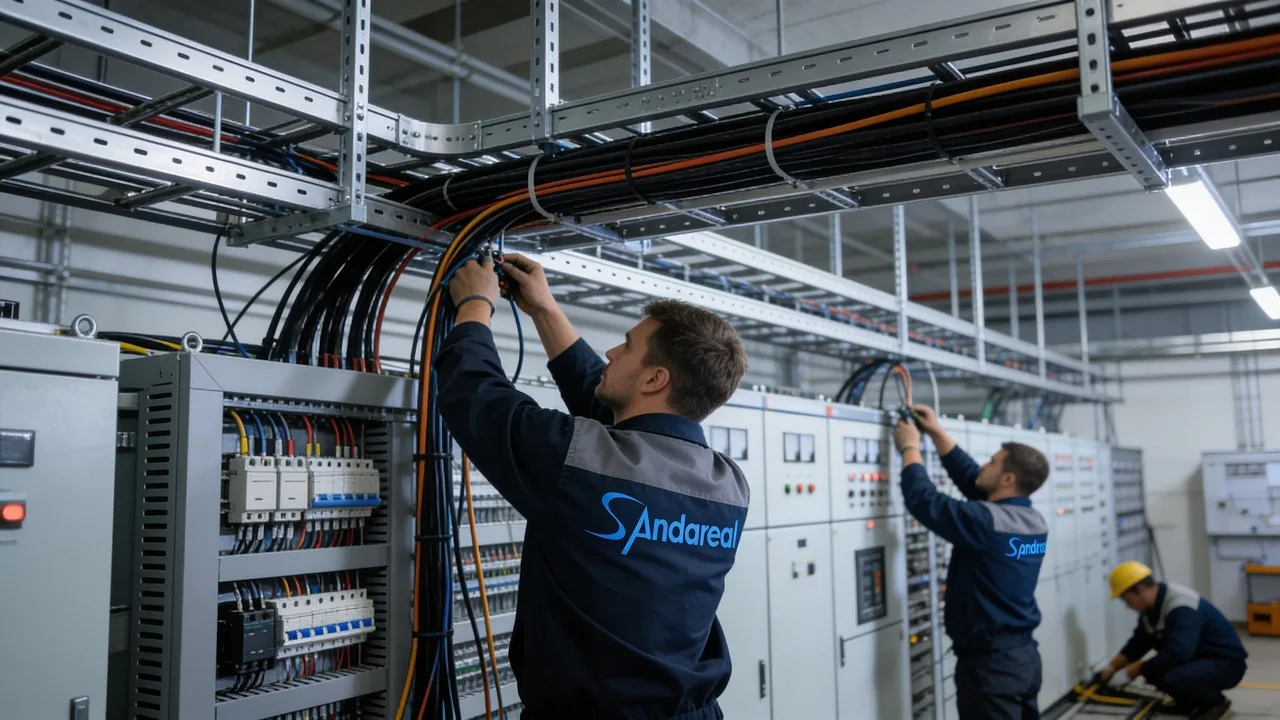

Металлические лотки широко используются для организации кабельных трасс в серверных, складах и производственных помещениях. Они представляют собой надёжное и практичное решение для фиксации и защиты кабелей в условиях, где требуется высокая нагрузочная способность и долговечность конструкции.

Среди ключевых преимуществ металлических лотков — скорость монтажа, высокая вместимость, естественная вентиляция и лёгкость обслуживания. Благодаря простоте конструкции, установка лотков занимает значительно меньше времени по сравнению с другими способами организации кабельных трасс. Вместительность лотков позволяет уложить большое количество кабелей, а естественная вентиляция предотвращает перегрев, что особенно важно в серверных и других помещениях с большим количеством оборудования.

Ещё одно важное преимущество металлических лотков — возможность быстро модернизировать кабельную систему без нарушения конструкции здания. При необходимости добавить новые кабели или изменить конфигурацию трассы, использование лотков позволяет сделать это оперативно и без значительных затрат. Это делает металлические лотки оптимальным выбором для динамичных производственных и технологических процессов.

Использование защитных труб

Защитные трубы являются важным элементом при прокладке кабельных линий. Они обеспечивают стопроцентную механическую защиту кабеля, надёжно изолируя его от внешних воздействий. Благодаря герметичности труб исключается проникновение влаги и пыли, что существенно продлевает срок службы кабельной системы.

При выборе защитных труб необходимо учитывать условия эксплуатации. В зависимости от среды и нагрузок могут использоваться трубы из различных материалов: ПВХ, полиэтилена, металла или нержавеющей стали. Каждый материал имеет свои преимущества и ограничения, которые следует анализировать перед принятием решения.

Использование защитных труб обязательно в ряде случаев: при скрытой прокладке проводки, при прокладке в бетонных конструкциях, под землёй, а также в местах ввода кабеля в оборудование. Это позволяет минимизировать риски повреждения кабеля и обеспечить его надёжную работу в долгосрочной перспективе.

Комбинированный подход

Комбинированный подход к прокладке кабельных линий предполагает использование как лотков, так и труб. Такой метод позволяет максимально эффективно использовать преимущества каждого из способов и компенсировать их возможные недостатки.

Часто магистральные линии прокладывают в лотках, что обеспечивает удобный доступ для обслуживания и визуального контроля состояния кабелей. В то же время для подключения к оборудованию используют защитные трубы, которые обеспечивают дополнительную механическую защиту и изоляцию в местах, где кабель подвергается наибольшему риску повреждения.

Слаботочные сети, в свою очередь, можно укладывать в отдельные лотки. Это позволяет организовать их прокладку отдельно от силовых кабелей, что способствует повышению электробезопасности и снижению риска помех. Таким образом, комбинированный подход помогает создать надёжную и удобную в обслуживании кабельную систему.

Частые ошибки при монтаже

Одной из распространённых ошибок при монтаже кабельных систем является переполнение лотков кабелем. Когда количество кабеля в лотках превышает допустимые нормы, это приводит к ухудшению теплоотвода и, как следствие, к перегреву. Перегрев может стать причиной повреждения изоляции и возникновения аварийных ситуаций.

Ещё одной серьёзной ошибкой является смешивание силовых и слаботочных линий в одном пространстве. Такое размещение создаёт электромагнитные наводки, которые могут существенно снизить качество сигнала в слаботочных линиях и нарушить работу подключённого оборудования. Необходимо строго соблюдать правила разделения различных типов кабелей.

Недостаточное количество крепежей — ещё одна частая проблема. Если крепежей недостаточно, конструкция становится неустойчивой, что может привести к обрушению трассы. Особенно важно обеспечить надёжное крепление в местах с высокой вероятностью механических воздействий или вибраций. Также неправильный выбор материала или диаметра труб может создать сложности при протяжке кабеля, что увеличит время монтажа и риск повреждения кабеля.

Безопасность и итоговый выбор

При монтаже кабельных систем необходимо в первую очередь учитывать требования пожарной безопасности. Использование негорючих материалов и соблюдение пожарных норм — обязательное условие для предотвращения распространения огня в случае возгорания. Это особенно важно в зданиях с высокой плотностью размещения оборудования и большим количеством кабельных трасс.

Проходы через стены и перекрытия должны быть тщательно загерметизированы. Это не только повышает пожарную безопасность, но и защищает кабельные линии от механических повреждений и воздействия окружающей среды. Герметизация помогает предотвратить проникновение пыли и влаги в кабельные системы.

Проектирование и монтаж кабельных трасс — сложная задача, которая требует профессиональных знаний и опыта. Только квалифицированные специалисты могут правильно рассчитать необходимые параметры системы, выбрать подходящие материалы и выполнить монтаж с соблюдением всех норм и правил. Попытка сэкономить на услугах профессионалов может привести к серьёзным проблемам в будущем, включая сбои в работе оборудования и угрозу безопасности.

Практика

Чек-лист по материалу

• Провести комплексное обследование объекта.
• Разработать проект с учётом особенностей объекта и требований безопасности.
• Подобрать подходящие лотки и трубы.
• Выполнить аккуратный монтаж.
• Маркировать линии, протестировать систему и провести пусконаладку.

Справка

Термины из видео

Кабельная трасса

Специализированная система для безопасной прокладки всех типов кабеля.

Металлические лотки

Конструкция для прокладки кабелей, подходящая для больших открытых пространств.

Защитные трубы

Элемент кабельной системы, обеспечивающий максимальную механическую защиту и герметичность.
