Как подключить три вызывных панели к двухканальному видеомонитору

Общая схема подключения

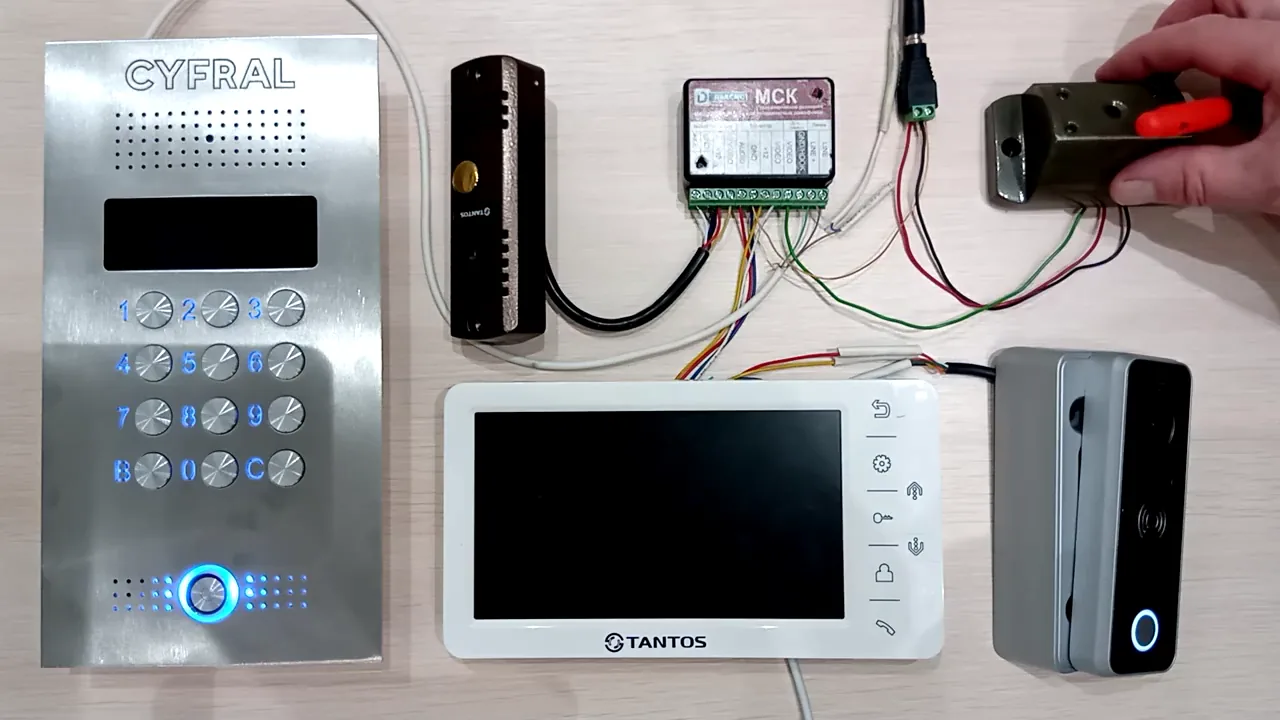

При установке трех панелей, включая панели в тамбуре и за тамбуром, а также подъездного домофона, требуется соответствующая схема подключения. В этой схеме один канал монитора занимает вызывная панель, которая подключается напрямую. Второй канал используется для модуля сопряжения МСК, который обеспечивает взаимодействие с дополнительными панелями.

Таким образом, общая схема предполагает распределение каналов монитора: первый канал выделяется для прямой панели, второй — для модуля МСК, который, в свою очередь, связывается с остальными панелями. Это позволяет организовать работу всех трех панелей через один монитор, используя его каналы эффективно.

Подключение первой панели напрямую

Первая панель подключается напрямую к одному каналу монитора. Для панели iPanel 2 Металл расцветка жил совпадает с монитором: красный провод соответствует аудио, белый — видео, желтый — плюс, синий — минус. Это упрощает процесс подключения, так как не требуется переопределение цветов.

При этом черный провод на панели соединяется с синим проводом на мониторе. Такое соединение обеспечивает корректную передачу сигналов и питание. Важно соблюдать эту последовательность, чтобы избежать ошибок в подключении и гарантировать работоспособность системы.

Подключение модуля сопряжения МСК

Модуль сопряжения МСК предназначен для координатных домофонов. Для его подключения необходимо использовать четыре жилы от монитора, которые подключаются на разъем 'в монитор'. При этом соблюдается цветовая маркировка: белый провод отвечает за видеосигнал, желтый — за плюс питания, синий — за минус, а красный — за аудиосигнал.

Линия, идущая от трубки, подключается на контакты 'линия минус' и 'линия плюс'. Это обеспечивает связь между модулем и трубкой, что необходимо для корректной работы системы.

Подключение подъездного домофона

Видеосигнал от подъездной камеры подается на разъем 'дополнительная камера видео'. Это позволяет передавать изображение с камеры на монитор при вызове.

Вызов с подъездного домофона работает после подключения линии. Это означает, что для активации функции вызова необходимо обеспечить соединение линии между модулем и подъездным домофоном.

Подъездная камера показывает изображение только при вызове. Таким образом, видеосигнал с камеры передается на монитор исключительно в момент вызова, что обеспечивает экономию ресурсов и конфиденциальность.

Подключение третьей панели

Для подключения третьей вызывной панели необходимо использовать разъем «вызовная панель», расположенный на модуле МСК. Этот разъем обеспечивает полное взаимодействие панели с системой и содержит четыре контакта: видео, плюс 12 вольт, ГНД (общий провод) и аудио. Такая структура позволяет передавать как видеосигнал, так и двустороннюю аудиосвязь, а также обеспечивает питание панели.

Важно отметить, что третья панель должна быть моделью WALLE+, которая отличается от обычной WALLE наличием регулировок громкости и чувствительности микрофона. Эти настройки позволяют адаптировать работу панели к конкретным условиям установки, например, компенсировать фоновый шум или отрегулировать уровень звука для комфортного общения. Подключение выполняется в соответствии с маркировкой контактов, что исключает ошибки при монтаже.

Особенности работы и дополнительные возможности

При просмотре видео с камер без активного вызова система отображает изображение только с тех панелей, которые подключены напрямую или через модуль МСК. Это означает, что пользователь может видеть картину с вызывных панелей в любое время, но только если они интегрированы в систему указанным способом. Подъездная камера, в отличие от вызывных панелей, активируется исключительно при поступлении вызова, что экономит ресурсы и обеспечивает конфиденциальность.

Система поддерживает подключение до пяти камер: три вызывные панели и две дополнительные камеры. Это дает возможность расширить зону видеонаблюдения, например, установив дополнительные камеры для контроля других входов или помещений. При этом важно учитывать, что все камеры должны быть корректно подключены к соответствующим разъемам, чтобы обеспечить их работу в общем интерфейсе.

Практика

Чек-лист по материалу

• Определите, какая панель будет подключаться напрямую, а какая через МСК.
• Подключите первую панель к одному каналу монитора, соблюдая расцветку жил.
• Подключите модуль МСК к монитору: белый - видео, желтый - плюс, синий - минус, красный - аудио.
• Подключите линию от трубки к МСК: плюс - десятки, минус - единицы.
• Подключите подъездную камеру к разъему 'дополнительная камера видео' на МСК.
• Подключите третью панель к разъему 'вызовная панель' на МСК.
• Проверьте расцветку жил на всех панелях перед подключением.
• Проверьте работу вызовов и видеопросмотра.

Справка

Термины из видео

Модуль сопряжения МСК

Устройство для подключения координатных домофонов к видеомонитору.

Координатный домофон

Домофон, в котором вызов квартиры осуществляется набором кода, где десятки и единицы соответствуют номеру квартиры.

Вызывная панель

Устройство с камерой и кнопками вызова, устанавливаемое у двери.

Расцветка жил

Цветовая маркировка проводов, используемая для правильного подключения.

ГНД

Общий провод (земля).
