Как работает и подключается блок питания для CCTV-камер

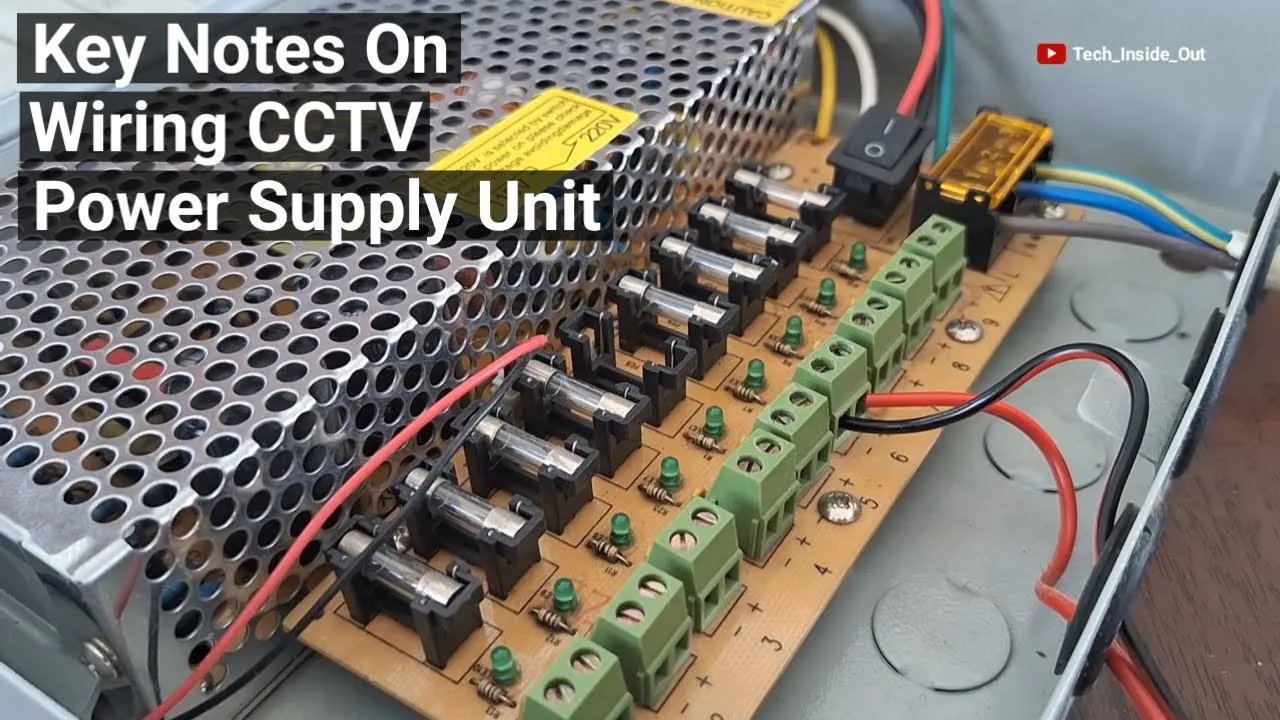

Структура блока питания CCTV

Блок питания CCTV состоит из двух основных частей: стороны питания от сети переменного тока (AC) и стороны выходного питания постоянного тока (DC) с напряжением 12 В. Такое разделение позволяет эффективно преобразовывать электроэнергию и обеспечивать стабильное питание камер.

Сторона питания от сети AC отвечает за приём электроэнергии из стандартной электросети. После этого блок питания осуществляет преобразование переменного тока в постоянный ток с необходимым для работы камер напряжением 12 В. Процесс преобразования включает в себя несколько этапов фильтрации и стабилизации напряжения, что обеспечивает надёжность работы всего оборудования.

Сторона выходного питания DC 12 В обеспечивает надёжное электропитание камер видеонаблюдения. Это критически важно для стабильной работы системы видеонаблюдения, так как даже небольшие колебания напряжения могут привести к сбоям в работе камер или снижению качества передаваемого изображения.

Подключение кабеля питания

Для подключения блока питания CCTV требуется использовать трёхжильный кабель, который включает в себя проводники трёх цветов: коричневый (фаза), синий (нейтраль) и жёлто-зелёный (земля). Правильный выбор кабеля — залог безопасного и надёжного подключения.

Каждый проводник кабеля необходимо подключить к соответствующим клеммам на блоке питания. Это требует внимательности и соблюдения правил электробезопасности. Сначала нужно определить, к каким клеммам на блоке питания подключаются фаза, нейтраль и земля, а затем аккуратно подсоединить соответствующие проводники кабеля.

Правильное подключение проводников гарантирует корректную работу блока питания и всей системы видеонаблюдения в целом. Ошибки при подключении могут привести к сбоям в работе оборудования или даже к аварийным ситуациям, таким как короткое замыкание или перегрев блока питания.

Правила подключения и меры безопасности

Перед началом работ по подключению оборудования необходимо строго соблюдать правила электробезопасности. Первое и самое важное требование — отключить питание. Это обязательное условие для предотвращения риска поражения электрическим током и повреждения оборудования. Отключение питания должно производиться с помощью соответствующего выключателя или отключения автоматического выключателя в электрощитке.

При подключении кабелей к камерам необходимо внимательно следить за соблюдением полярности. Красный провод соответствует плюсу, а чёрный — минусу. Неправильное подключение может привести к неисправности камер или блока питания, а также к повреждению электронных компонентов.

После завершения подключения всех кабелей важно изолировать входные клеммы блока питания. Это необходимо для предотвращения короткого замыкания и обеспечения безопасной эксплуатации системы. Для изоляции можно использовать специальные клеммы с защитным покрытием или термоусадочные трубки.

Завершение подключения и проверка работы

После того как все кабели подключены и проверены, можно приступать к завершению монтажа. Необходимо вставить трёхконтактный штекер в розетку, чтобы подать питание на систему. Перед включением питания следует ещё раз убедиться, что все соединения выполнены правильно и надёжно закреплены.

После включения питания следует проверить, что блок питания корректно функционирует и обеспечивает необходимое напряжение для CCTV-камер. Для этого можно использовать мультиметр, чтобы измерить напряжение на выходных клеммах блока питания. При правильной сборке и подключении система должна работать без сбоев, а камеры должны передавать чёткое изображение на записывающее устройство.

Практика

Чек-лист по материалу

• Проверить наличие необходимого трёхжильного кабеля.
• Отключить питание перед началом работ.
• Подключить проводники к соответствующим клеммам на блоке питания.
• Соблюдать полярность при подключении кабелей к камерам.
• Изолировать входные клеммы после завершения подключения.
• Включить питание и проверить работу камер.

Справка

Термины из видео

AC (переменный ток)

Тип электрического тока, который периодически меняет направление. Используется в бытовых и промышленных сетях электроснабжения.

DC (постоянный ток)

Тип электрического тока, который течёт в одном направлении. Используется для питания многих электронных устройств, включая CCTV-камеры.
