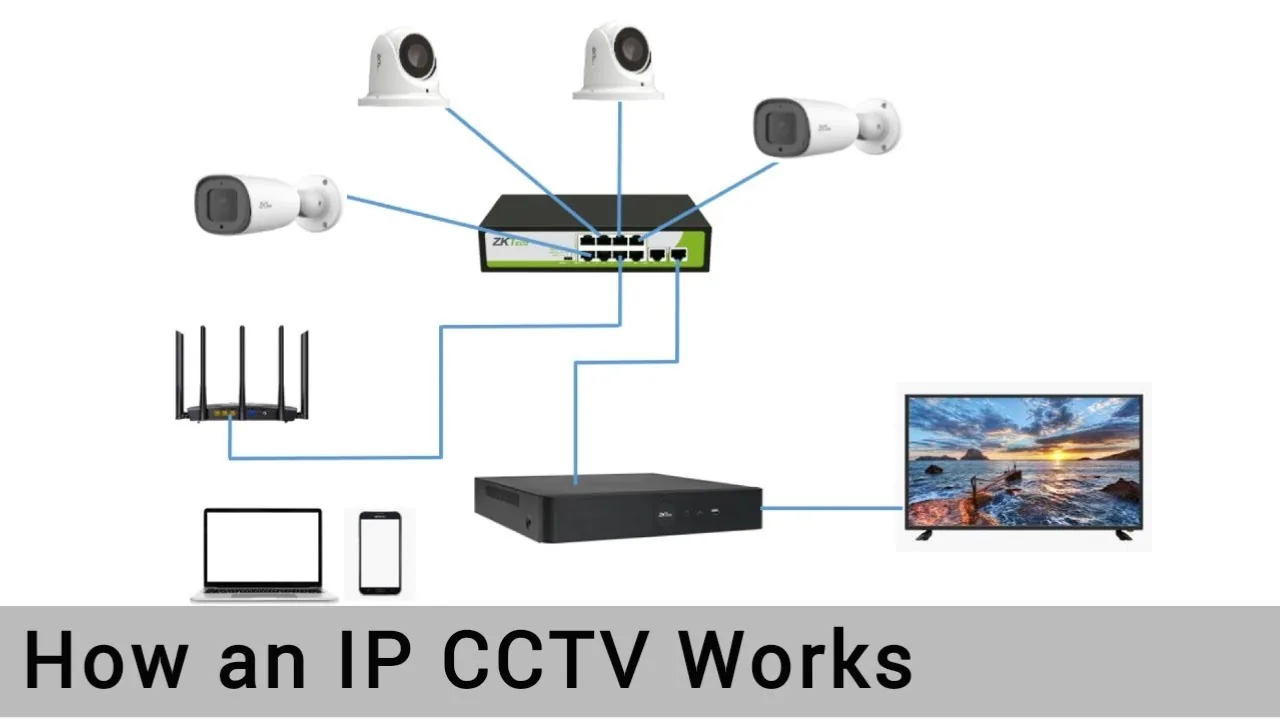

Как работает система IP CCTV камер с PoE-коммутатором и NVR

Компоненты системы

Система видеонаблюдения строится на основе PoE IP-камер, которые получают питание и передают видеосигнал через один Ethernet-порт. Это упрощает монтаж, так как не требуется отдельная линия электропитания для каждой камеры. При подключении камеры к сети через Ethernet-кабель она автоматически получает питание и начинает передавать видеоданные, что сокращает количество проводов и упрощает установку.

Для подачи питания на камеры используется PoE-коммутатор, который подключается к сети и обеспечивает электропитание по тем же сетевым кабелям. Коммутатор распределяет питание на все подключенные камеры, при этом каждая камера получает необходимое напряжение и может работать без дополнительных источников питания. Это позволяет централизованно управлять питанием и упрощает обслуживание системы.

Запись видео осуществляется на NVR (сетевой видеорегистратор), который содержит жесткий диск для хранения записей. NVR принимает видеопотоки от камер и управляет их настройками. При подключении NVR к сети он автоматически обнаруживает камеры и начинает запись, а также позволяет изменять параметры съемки, такие как разрешение и частота кадров, через свой интерфейс.

Подключение камер к PoE-коммутатору

Сетевые кабели подключаются от портов PoE-коммутатора к каждой камере. Это создает физическую связь между коммутатором и камерами. При подключении кабеля к порту коммутатора и камере устанавливается соединение, которое позволяет передавать данные и питание. Важно убедиться, что кабель надежно зафиксирован в разъемах, чтобы избежать обрыва связи.

По этим кабелям одновременно передается питание и видеосигнал, что обеспечивает работу камер без дополнительных источников питания. Это возможно благодаря технологии PoE, которая позволяет передавать электричество по тем же проводам, что и данные. В результате камера получает питание сразу после подключения, и нет необходимости прокладывать отдельные силовые линии.

После подключения камеры автоматически получают питание и начинают передавать видео на коммутатор, который затем направляет его на NVR для записи. Этот процесс происходит без ручной настройки, так как камеры и коммутатор поддерживают стандарт PoE. Если камера не получает питание, необходимо проверить правильность подключения и исправность кабеля.

Подключение NVR и монитора

Для начала работы системы видеонаблюдения необходимо подключить сетевой видеорегистратор (NVR) к PoE-коммутатору с помощью сетевого кабеля. Это соединение обеспечивает передачу данных между NVR и камерами, которые также подключены к коммутатору. После этого NVR подключается к монитору, что позволяет отображать интерфейс управления и просматривать изображение с камер в реальном времени. При подключении NVR к коммутатору он получает IP-адрес и становится доступным для управления.

Подключение NVR к монитору обычно выполняется через HDMI или VGA кабель, в зависимости от доступных портов на устройствах. После подключения и включения питания на экране появится графический интерфейс NVR, через который можно настроить систему, добавить камеры и просматривать записи. Важно убедиться, что все соединения выполнены правильно, чтобы избежать проблем с отображением. Если изображение не появляется, следует проверить, выбран ли правильный вход на мониторе и исправен ли кабель.

Настройка удаленного доступа

Для организации удаленного просмотра видеонаблюдения необходимо наличие интернет-роутера. Роутер подключается к PoE-коммутатору, что обеспечивает доступ в интернет для всех устройств, включая NVR и камеры. Это позволяет NVR получать IP-адрес от роутера и быть доступным из внешней сети. При подключении роутера к коммутатору через сетевой кабель, все устройства в локальной сети получают доступ к интернету, а NVR может быть настроен для удаленного доступа.

После подключения роутера к коммутатору, для просмотра камер на телефоне или ПК используются специальные приложения и программное обеспечение, предоставляемые производителем NVR. Эти приложения позволяют подключаться к NVR через интернет, используя его IP-адрес или облачный сервис, и просматривать видео в реальном времени, а также управлять настройками системы. Для этого необходимо ввести учетные данные NVR в приложении и убедиться, что NVR имеет статический IP-адрес или использует DDNS для постоянного доступа.

Практика

Чек-лист по материалу

• Подключите PoE IP-камеры к PoE-коммутатору с помощью сетевых кабелей.
• Подключите NVR к PoE-коммутатору с помощью сетевого кабеля.
• Установите жесткий диск в NVR.
• Подключите монитор к NVR.
• Подключите интернет-роутер к PoE-коммутатору.
• Установите приложения для удаленного просмотра на телефон и ПК.

Справка

Термины из видео

PoE (Power over Ethernet)

Технология, позволяющая передавать электропитание и данные по одному Ethernet-кабелю.

IP-камера

Цифровая камера, передающая видеосигнал по IP-сети.

PoE-коммутатор

Сетевой коммутатор, который подает питание на устройства через Ethernet-порты.

NVR (Network Video Recorder)

Сетевой видеорегистратор, который записывает видео с IP-камер на жесткий диск.

Жесткий диск (Surveillance Drive)

Накопитель, предназначенный для хранения видеозаписей с камер.

Монитор

Устройство отображения, подключаемое к NVR для просмотра интерфейса и видео.

Интернет-роутер

Устройство, обеспечивающее доступ в интернет и раздающее его на другие устройства.
