Монтаж и настройка контроллеров ПРАЙМ СКУД для управления воротами

Комплектация контроллера ПРАЙМ СКУД

В коробке поставляются: контроллер ПРАЙМ СКУД в распределительной коробке, блок питания 12 В постоянного тока и две внешние антенны.

Антенны подключаются к разъемам на контроллере и предназначены для приема GSM-сигналов и радиосигналов шифрованных пультов.

Подготовка и монтаж контроллера

Сначала в контроллер устанавливается SIM-карта. Затем в распределительную коробку, где будет размещен контроллер, заводится необходимая проводка.

Внешние антенны устанавливаются в разъемы контроллера. Подключается заранее подготовленный кабель управления и кабель блока питания. После этого контроллер помещается в коробку и закрывается крышкой.

Подключение к автоматике ворот

Перед подключением необходимо добраться до платы управления автоматики и обязательно отключить на ней питание. Питание контроллера обеспечивает блок питания 12 В из комплекта.

Блок питания можно подключить напрямую к контактам 220 В на плате управления или к свободной розетке рядом с автоматикой. Для прямого подключения снимается колодка питания 220 В, подключаются контакты блока питания, затем колодка устанавливается обратно.

Кабель управления подключается в колодку платы, отвечающую за управление внешними устройствами. Аналогичная процедура выполняется для второго контроллера на других воротах.

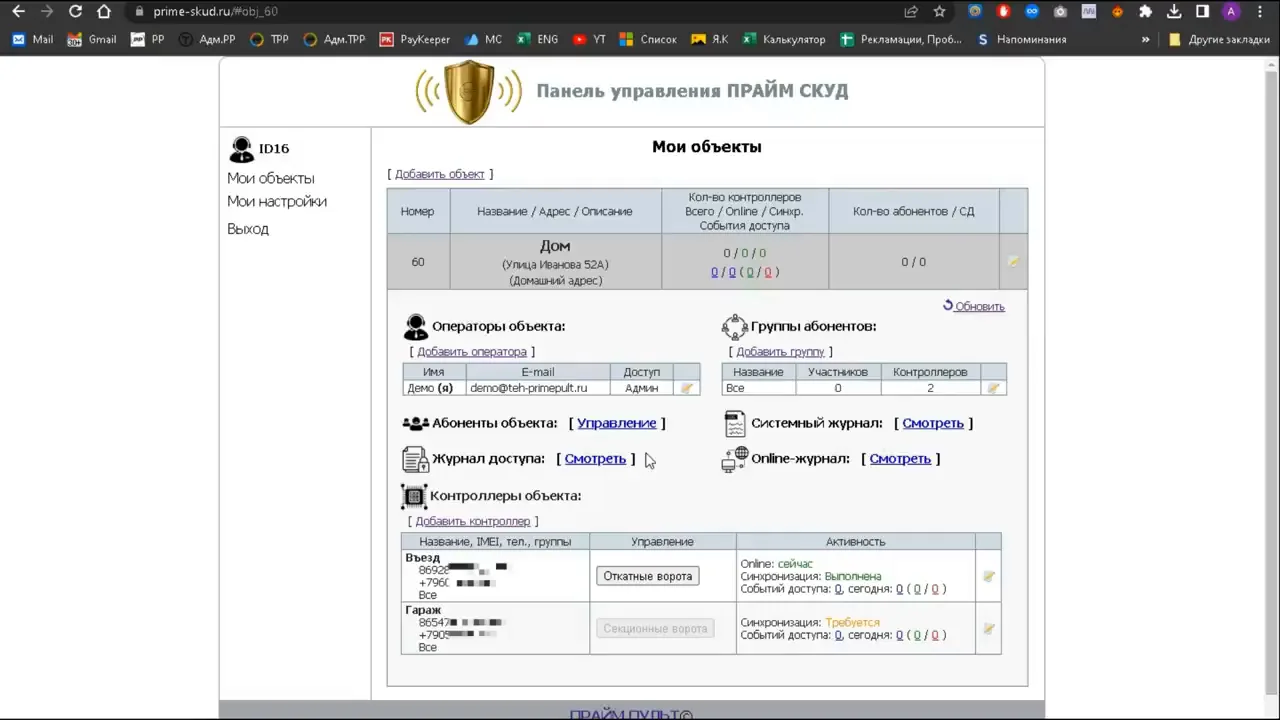

Настройка личного кабинета: объект и контроллеры

В личном кабинете создается объект: указывается название (например, «дом»), при необходимости адрес и описание. Здесь же настраивается возможность создания ссылок доступа абонентами или ограничение доступа на одного абонента.

Генерируется ключ шифрования для пультов КРИПТ-КЕЙ: вводится любой текст, который преобразуется в 64-битный защитный код (базовый ключ). Ключ рекомендуется сохранить, если планируется использовать пульты на объекте.

Контроллеры добавляются по IMEI — уникальному идентификатору на корпусе. Указываются название, номер телефона SIM-карты, настройки реле (название, кнопки пульта, дополнительные средства доступа) и группа доступа.

Добавление абонентов и средств доступа

Абонент добавляется с описанием (имя, номер квартиры), при необходимости указывается лицевой счет, комментарий, группа и возможность блокировки.

Средства доступа: постоянные и временные гостевые ссылки, звонки с телефона, шифрованные пульты КРИПТ-КЕЙ, карты iButton и Wiegand26 (при подключении внешнего считывателя).

Для добавления пульта КРИПТ-КЕЙ его необходимо зашифровать с помощью модуля Пульт-ПРОК версии 5 или 6, используя тот же ключ шифрования, что и на объекте. Затем номер пульта копируется в личный кабинет.

Демонстрация работы и журнал событий

Управление воротами через мобильное приложение: в приложении появляются кнопки для каждого контроллера, при нажатии происходит срабатывание.

Управление звонком: звонок на номер контроллера приводит к срабатыванию ворот. Управление с пульта КРИПТ-КЕЙ: нажатие кнопки вызывает срабатывание.

В журнале доступа отображаются все срабатывания автоматики с указанием использованного средства доступа.

Практика

Чек-лист по материалу

• Установить SIM-карту в контроллер.
• Завести проводку в распределительную коробку.
• Подключить внешние антенны к разъемам контроллера.
• Подключить кабель управления и кабель блока питания к контроллеру.
• Закрыть распределительную коробку крышкой.
• Отключить питание на плате управления автоматики перед подключением.
• Подключить блок питания контроллера к контактам 220 В на плате управления или к розетке.
• Подключить кабель управления к колодке платы автоматики.
• Создать объект в личном кабинете, указав название, адрес, описание.
• Сгенерировать ключ шифрования для пультов КРИПТ-КЕЙ и сохранить его.
• Добавить контроллеры по IMEI, указав название, номер SIM-карты, настройки реле и группу доступа.
• Добавить абонентов с описанием и при необходимости лицевым счетом.
• Добавить средства доступа: ссылки, номера телефонов, пульты КРИПТ-КЕЙ (предварительно зашифровав их).
• Проверить работу через приложение, звонок и пульт.
• Убедиться, что события отображаются в журнале доступа.

Справка

Термины из видео

ПРАЙМ СКУД

Контроллер для управления доступом, устанавливаемый на ворота и подключаемый к плате автоматики.

КРИПТ-КЕЙ

Шифрованный пульт с защитой от копирования и перехвата сигнала.

IMEI

Уникальный идентификатор контроллера, размещенный на его корпусе и используемый для привязки в личном кабинете.

Ключ шифрования

Произвольный текст, который преобразуется в 64-битный защитный код для шифрования пультов КРИПТ-КЕЙ.

Пульт-ПРОК

Модуль для программирования и шифрования пультов КРИПТ-КЕЙ (версии 5 или 6).

Гостевая ссылка

Временное или постоянное средство доступа, позволяющее открыть ворота по ссылке.

iButton

Контактный ключ (таблетка), используемый как средство доступа при подключении внешнего считывателя.

Wiegand26

Формат карт доступа, поддерживаемый при подключении внешнего считывателя.
