Монтаж системы контроля доступа на складском комплексе

Коротко

Главный ответ

В поселке Никольское Дмитровского округа выполняется монтаж системы контроля доступа на складском комплексе. В составе системы — полноростовой турникет Oxgard, калитка, ростовые ограждения, биометрические считыватели Zcteco, сервер и контроллер Sigur E510, а также газоанализатор «Алкобарьер» для алкотестирования на входе.

Главное из материала

Основные выводы

Монтаж включает полноростовой турникет Oxgard, калитку и ростовые ограждения.
Биометрические считыватели Zcteco работают по распознаванию лиц и руке, подключаются к контроллеру Sigur по протоколу биосчитывателя.
Газоанализатор «Алкобарьер» настраивается через компьютер по mini-USB, задаются порог срабатывания и время выдоха.
При превышении алкогольного порога в Sigur настраиваются email-уведомления по событию «доступ запрещен» с текстом «недопустимое опьянение».
В режимах Sigur задается 100% вероятность запроса тестирования на алкоголь при входе.

Объект и состав системы

Монтаж выполняется в поселке Никольское, Дмитровский округ. Система контроля доступа устанавливается на складском комплексе.

В составе системы: полноростовой турникет Oxgard, сервер, контроллер E510 Sigur, вход-выход на биометрических терминалах Zcteco по распознаванию лиц, а также алкотестирование на входе.

Подготовка и монтаж конструкций

Разметили шаблон на твердом ДСП для ровной и перпендикулярной установки. Сверлили дырки насквозь и переносили на место установки. Пришли ограждения и калитка.

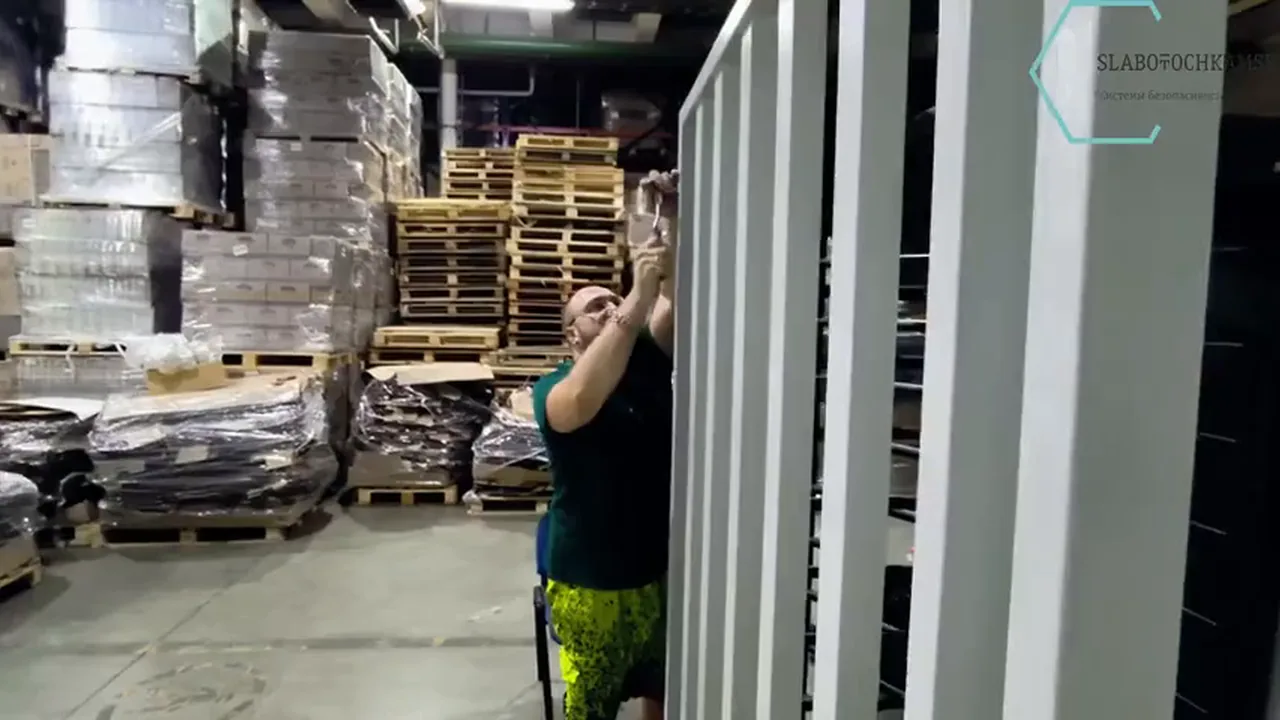

Расставили ограждения, определили места калитки и турникета. Проверили комплектность кронштейнов. Закрепили калитку к турникету и стойки турникета. Боковые ограждения засунули внутрь стойки и закрепили.

Электромеханический замок и прокладка кабеля

Установлен накладной электромеханический замок с ответной частью. Питание и управление припаивается клеммами. Специальная площадка крепится винтами М5 с потайной головкой, к ней крепится замок и ответная часть.

От турникета провода проведены по кабель-каналу: часть серверные, часть на устройство.

Биометрические терминалы и контроллер

Два терминала Zcteco: один с температурным датчиком, второй без. На выход считывают лицо, также можно проходить по руке по венозной сетке.

Терминалы подключаются к контроллеру Sigur по протоколу биосчитывателя.

Настройка газоанализатора «Алкобарьер»

Газоанализатор подключается к компьютеру кабелем mini-USB. Подается питание, USB подключается к компьютеру, устанавливается специальная программа.

Программа подтягивает настройки газоанализатора, можно настроить порог срабатывания и время, необходимое для выдоха и измерения. Все соединения выполняются пайкой с термоусадкой.

Алкотестирование и уведомления

При алкотестировании турникет закрыт, сотрудник дует в прибор. При отсутствии алкоголя анализ показывает «алкоголь не обнаружен», проход разрешен.

Настраиваются email-уведомления при превышении алкогольного порога: прописывается почта получателя, добавляются события. В Sigur используется унифицированное событие «доступ запрещен», создается событие «недопустимое опьянение».

В разделе персонала для сотрудников, посетителей или водителей добавляются уведомления по email с текстом сообщения и переменными: дата, время, название объекта, ФИО. В режимах во вкладке специальных правил тестирование на алкоголь в направлении вход устанавливается 100% вероятность запроса тестирования.

Практика

Чек-лист по материалу

Разметить шаблон на твердом ДСП для ровной установки.
Просверлить отверстия насквозь и перенести разметку на место монтажа.
Проверить комплектность кронштейнов, ограждений и калитки.
Закрепить калитку к турникету и стойки турникета.
Установить боковые ограждения внутрь стойки и закрепить.
Смонтировать накладной электромеханический замок с ответной частью на площадку винтами М5.
Припаять питание и управление замка клеммами.
Проложить провода от турникета по кабель-каналу.
Подключить биометрические терминалы Zcteco к контроллеру Sigur по протоколу биосчитывателя.
Подключить газоанализатор «Алкобарьер» к компьютеру по mini-USB и настроить порог срабатывания и время выдоха.
Выполнить соединения пайкой с термоусадкой.
Настроить email-уведомления в Sigur по событию «доступ запрещен» с текстом «недопустимое опьянение».
В режимах Sigur задать 100% вероятность запроса тестирования на алкоголь при входе.

Справка

Термины из видео

Полноростовой турникет Oxgard: Турникет, установленный на объекте для контроля доступа.
Контроллер Sigur E510: Контроллер системы контроля доступа Sigur, к которому подключаются биометрические считыватели.
Биометрические считыватели Zcteco: Терминалы, считывающие лицо и руку по венозной сетке; один с температурным датчиком, второй без.
Газоанализатор «Алкобарьер»: Устройство алкотестирования, подключаемое к компьютеру по mini-USB для настройки порога срабатывания и времени выдоха.
Протокол биосчитывателя: Протокол, по которому биометрические терминалы подключаются к контроллеру Sigur.
Унифицированное событие «доступ запрещен»: Событие в Sigur, используемое для настройки email-уведомлений при превышении алкогольного порога.
Недопустимое опьянение: Созданное событие в Sigur, соответствующее превышению алкогольного порога.
Специальные правила: Вкладка в режимах Sigur, где настраивается тестирование на алкоголь в направлении вход с вероятностью 100%.
