Монтаж СКУД ControlGate: кольцевой OSDP и автоадресация

Подключение устройств и организация кольцевого интерфейса

Подключаются 3 считывателя и 2 замка через распределительные коробки JB производства ControlGate. В коробках используются самозажимные контакты для стабильного соединения.

Устройства объединяются в кольцевой интерфейс OSDP: линия проходит через коробки последовательно, подключаясь к портам 3 и 4 контроллера.

Поиск и добавление устройств в ПО ControlGate

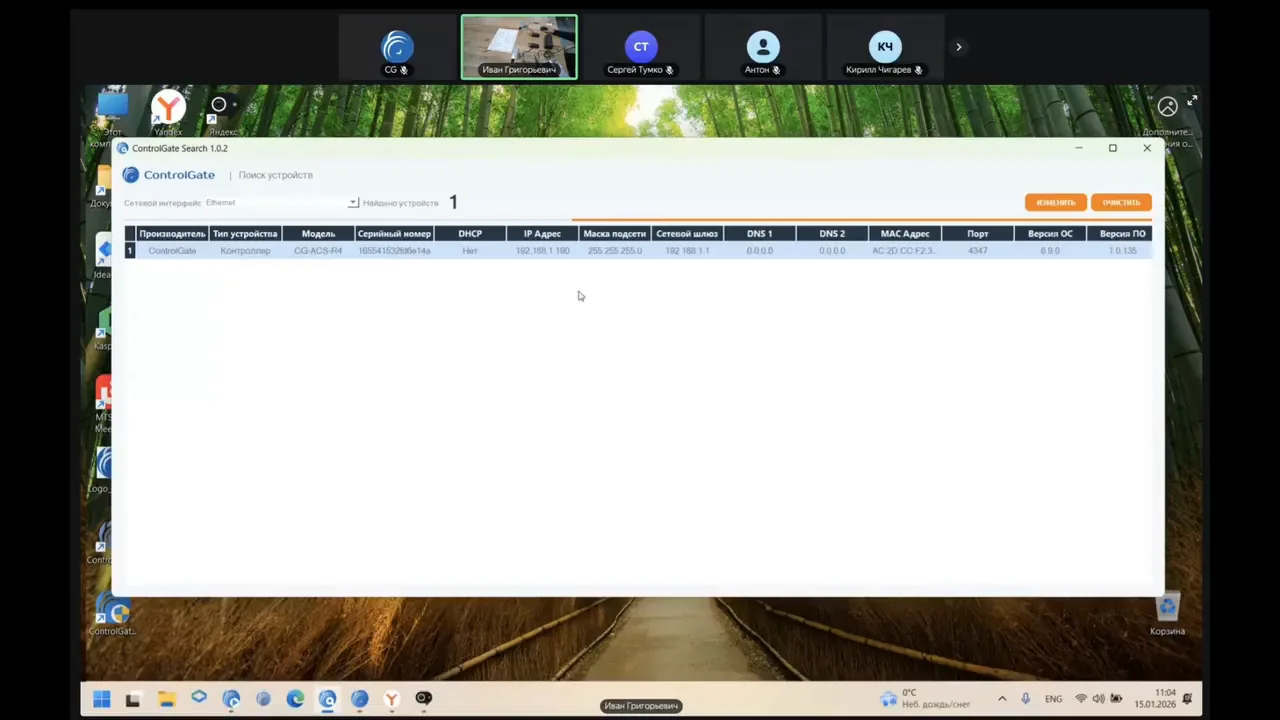

Запускается программа ControlGate Search, которая находит контроллер и позволяет изменить его IP-адрес, логин и пароль. В веб-интерфейсе контроллера (адрес 90) выполняется вход с учётными данными admin/admin.

В разделе настройки устройств доступны ручное добавление и два варианта поиска: обычный и расширенный. Расширенный поиск автоматически назначает адреса устройствам, которые по умолчанию имеют адрес 126.

Определение местоположения устройств и привязка к проходам

Для идентификации замков включается световое опознавание, при этом замок начинает моргать. Аналогично определяются считыватели, после чего им назначаются проходы и направления (вход/выход).

Функция светового опознавания позволяет узнать адрес устройства на линии и упрощает дальнейшее обслуживание.

Конфигурация входов, выходов и лицензирование

Для входов и выходов настраивается инверсия сигнала. Лицензируются точки прохода; точка прохода может быть турникетом, реле или устройством СКУД.

Один замок может управляться несколькими считывателями, и наоборот.

Проверка отказоустойчивости кольцевого интерфейса

При отключении распределительной коробки JB номер 2 устройства на главном интерфейсе остаются, а часть устройств переносится на резервный интерфейс и подсвечивается оранжевым.

После восстановления соединения все устройства возвращаются на первый интерфейс. Оранжевая подсветка также сигнализирует о плохом контакте после перезагрузки контроллера.

Добавление контроллера в систему и тестирование

В программе высвечивания контроллеров добавляется контроллер CGR4 с автосинхронизацией, форматом карты 4 байта и IP-адресом 192.168.1.190.

Задействуются точки прохода, добавляются пользователи и включаются сквозные паттерны для доступа. Проверяется открытие замков по картам и кнопке выхода, а также работа при отключении второго интерфейса.

Практика

Чек-лист по материалу

• Смонтировать распределительные коробки JB с самозажимными контактами.
• Подключить считыватели и замки к коробкам, объединив их в кольцевой интерфейс OSDP.
• Запустить ControlGate Search, найти контроллер и настроить сетевые параметры.
• В веб-интерфейсе контроллера выполнить поиск и добавление устройств (обычный или расширенный).
• С помощью светового опознавания определить соответствие устройств проходам и назначить адреса.
• Настроить входы/выходы, включить инверсию сигнала, лицензировать точки прохода.
• Проверить отказоустойчивость: отключить JB и убедиться в переключении на резервный интерфейс.
• Добавить контроллер в систему высвечивания, задействовать точки прохода и пользователей.
• Протестировать открытие замков по картам и кнопке выхода.

Справка

Термины из видео

OSDP

Протокол обмена данными между контроллером и устройствами СКУД (считывателями, замками), поддерживающий кольцевую топологию для отказоустойчивости.

Распределительная коробка JB

Коммутационное устройство производства ControlGate с самозажимными контактами, используемое для подключения считывателей и замков.

Кольцевой интерфейс

Топология подключения устройств, при которой линия связи проходит последовательно через устройства и замыкается в кольцо, обеспечивая резервирование при обрыве.

ControlGate Search

Программа для поиска контроллеров в сети и настройки их сетевых параметров (IP-адрес, логин, пароль).

Световое опознавание

Функция в ПО, позволяющая включить мигание индикатора на устройстве для визуального определения его местоположения и адреса.

Точка прохода

Логическая единица в системе СКУД, объединяющая считыватели, замки и другие устройства для управления доступом через конкретный проход.

Инверсия сигнала

Настройка входа или выхода контроллера, при которой логический уровень сигнала меняется на противоположный.

Auto-synchronization

Режим автоматической синхронизации контроллера с системой управления для получения конфигурации и паттернов доступа.
