Настройка биометрической панели доступа СКУД Ps-Link KIT-9700F-350

Подключение панели

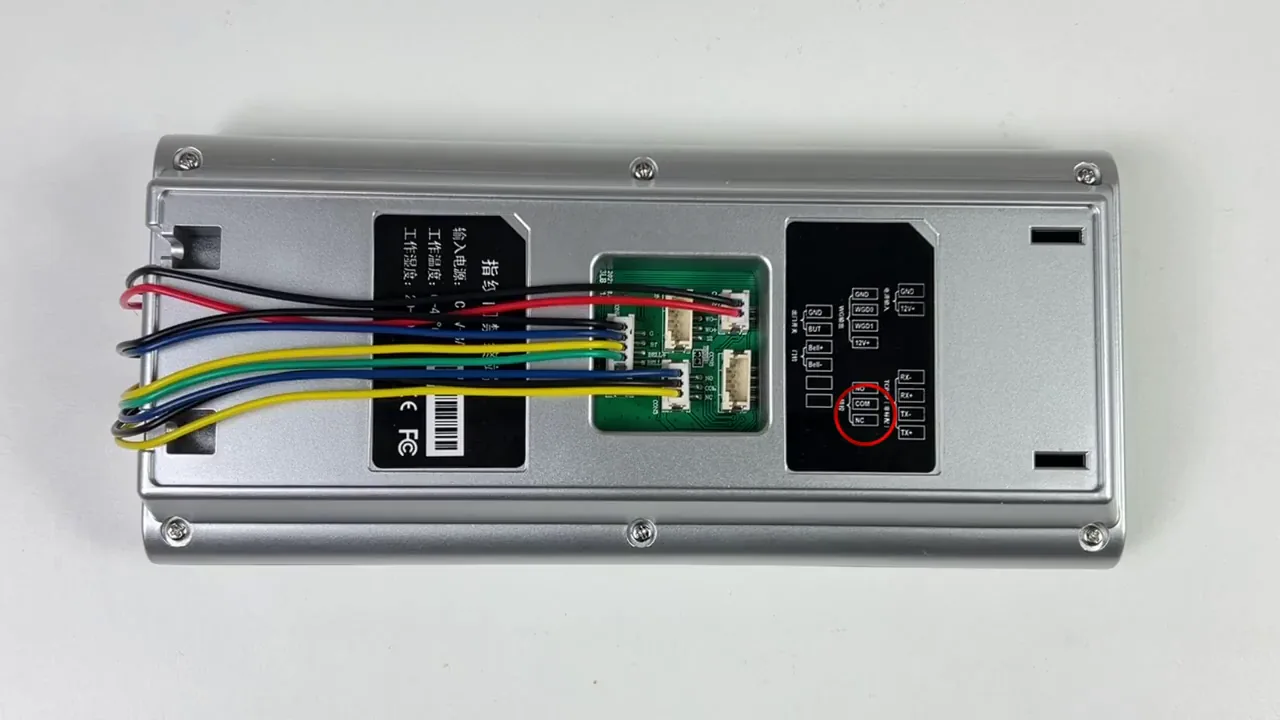

Панель подключается к замку и считывателю согласно инструкции из комплекта. Для подключения замков используются контакты NC, COM и NO. Контакт COM заводится в общий минус, что обеспечивает единую точку отсчёта для управляющих сигналов.

Для электромагнитного замка используется контакт NC (жёлтый провод), а для электромеханического — контакт NO (синий провод). Это различие обусловлено типом запирающего механизма: электромагнитный замок удерживается подачей напряжения, а электромеханический — снятием.

Кнопка выхода подключается к контакту BUTTON (синий провод). Это позволяет открывать дверь изнутри без использования считывателя, что удобно для эвакуации или при отключении питания.

Навигация по меню

Кнопка MENU открывает общее меню, предоставляя доступ к настройкам панели. Для перемещения по пунктам меню используются стрелки вверх и вниз, что позволяет последовательно просматривать доступные опции.

Кнопка OK подтверждает выбор текущего пункта, активируя его или переходя к подменю. Кнопка ESC возвращает на один уровень назад, позволяя отменить изменения или выйти из подменю без сохранения.

Такая навигация интуитивно понятна и стандартна для большинства устройств, что упрощает освоение панели даже неопытным пользователям.

Регистрация пользователей

В разделе регистрации пользователей администратор может добавлять или удалять учетные записи. Для создания новой записи необходимо указать идентификационный номер, имя пользователя и отдел, к которому он относится. Эти данные являются обязательными и служат для идентификации сотрудника в системе.

После ввода основных данных задаются аутентификационные параметры: отпечаток пальца, пароль и ключ-карта. Для записи отпечатка пользователь касается считывателя, который фиксирует биометрический шаблон. Пароль вводится дважды для подтверждения, что исключает ошибки при наборе. Для записи ключ-карты необходимо поднести карту к считывателю, после чего данные карты сохраняются в системе.

Таким образом, процесс регистрации включает последовательное выполнение шагов: заполнение анкетных данных, затем задание биометрических и кодовых аутентификаторов. Каждый шаг требует физического взаимодействия с устройством, что обеспечивает корректность ввода информации.

Работа с данными через USB

В разделе UFlash предоставляется возможность обмена данными с устройством через USB-разъем. Пользователь может скачивать или загружать базы пользователей, что позволяет переносить информацию между устройствами или создавать резервные копии. Для этого необходимо подключить устройство к компьютеру и использовать соответствующие функции в интерфейсе.

Кроме того, через USB можно скачать файл посещений, также называемый лок-файлом. Этот файл содержит данные о времени прихода и ухода сотрудников, что полезно для последующего анализа и учета рабочего времени. Загрузка файла осуществляется аналогичным образом, что и скачивание, но в обратном направлении.

Расширенные настройки

В разделе расширенных настроек пользователь может указать номер устройства, а также задать формат даты и времени, что позволяет адаптировать отображение под локальные стандарты. Эти параметры влияют на корректность фиксации событий и удобство использования.

Для повышения удобства предусмотрена возможность включения или выключения озвучки, а также регулировка громкости. Это позволяет настроить звуковое сопровождение в зависимости от предпочтений пользователя или условий эксплуатации.

Дополнительно настраивается автовыключение и заставка, что способствует энергосбережению и защите экрана. Также доступна функция удаления всех записей и сброса настроек к заводским, что полезно при передаче устройства другому лицу или для устранения неполадок.

В этом же разделе настраивается реле для замка, что позволяет управлять доступом, и задается будильник, который может использоваться для напоминаний или расписания.

Информация об устройстве

В разделе информации об устройстве отображается количество зарегистрированных пользователей, что позволяет контролировать число лиц, имеющих доступ. Также показывается свободное место под данные, что важно для планирования хранения записей.

Указываются серийный номер и версия ПО, которые необходимы для идентификации устройства, проверки актуальности прошивки и обращения в службу поддержки при возникновении проблем.

Практика

Чек-лист по материалу

• Подключите панель к замку и считывателю по инструкции.
• Подключите COM к общему минусу.
• Для электромагнитного замка используйте контакт NC (желтый).
• Для электромеханического замка используйте контакт NO (синий).
• Подключите кнопку выхода к контакту BUTTON (синий).
• Войдите в меню кнопкой MENU.
• Перемещайтесь по меню стрелками, подтверждайте OK, возвращайтесь ESC.
• В разделе регистрации добавьте пользователя, указав ID, имя, отдел.
• Задайте отпечаток пальца, пароль и карту доступа.
• Для загрузки/выгрузки данных используйте USB-разъем в нижней части устройства.
• Настройте расширенные параметры: номер устройства, дату, время, звук, реле и т.д.
• Проверьте информацию об устройстве: количество пользователей, свободное место, серийный номер.

Справка

Термины из видео

Биометрическая панель доступа

Устройство для идентификации пользователей по отпечатку пальца, паролю или карте доступа.

Электромагнитный замок

Замок, удерживающий дверь за счет электромагнитного поля, разблокируется при снятии напряжения.

Электромеханический замок

Замок с механическим запиранием, управляемый электрическим сигналом.

Считыватель

Устройство для чтения отпечатков пальцев, карт или других идентификаторов.

Контакт NC (Normally Closed)

Нормально замкнутый контакт реле, используется для подключения электромагнитного замка.

Контакт NO (Normally Open)

Нормально разомкнутый контакт реле, используется для подключения электромеханического замка.

Контакт COM (Common)

Общий контакт реле, обычно подключается к общему минусу.

Кнопка выхода

Кнопка для разблокировки двери изнутри, подключается к контакту BUTTON.

USB-разъем

Порт для подключения флешки для загрузки/выгрузки данных.

UFlash

Раздел меню для работы с USB-накопителем: загрузка и выгрузка баз пользователей.
