Настройка DUO Soft для LPA-DUO и LPA-Presta: зоны, контроль линий, алгоритмы, приоритеты

Назначение DUO Soft и подготовка к подключению

DUO Soft — единая программа для настройки систем оповещения LPA-DUO и LPA-Presta. Системы аналогичны и отличаются типом исполнения: LPA-DUO — стоечные блоки, LPA-Presta — настенная система. Софт у них одинаковый, за исключением пары параметров, которые можно настроить в DUO и нельзя в Presta.

ПО поставляется в комплекте с оборудованием и устанавливается на компьютер. Перед подключением настраивается сетевая карта компьютера: адрес 192.168.1.x и маска 255.255.255.0, чтобы компьютер находился в первой подсети. IP-адрес контроллера DUO-M по умолчанию — 192.168.1.253; пользователь admin, пароль 123456 (для всех систем DUO и Presto пароль по умолчанию одинаковый).

Центр управления: зоны, группы и трансляция

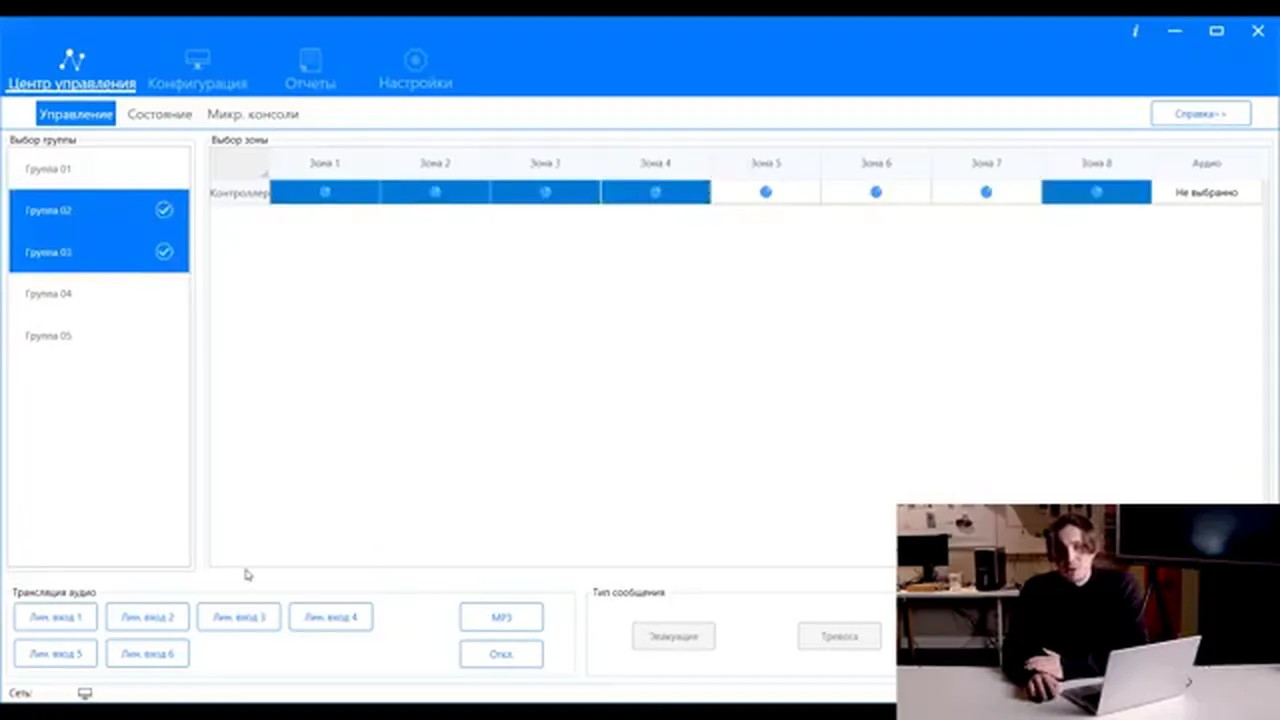

В «Центре управления» три раздела: управление, состояние и микрофонные консоли. В разделе управления выбираются группы и дополнительные зоны внутри группы, запускается музыкальная трансляция через раздел «Трансляция аудио».

На блоке DUO-M шесть линейных входов и MP3-проигрыватель; линейный вход №3 приоритетный и предназначен для сигнала ГОиЧС, запустить с него музыкальную трансляцию нельзя. Линейные входы локальные и работают только на свой блок, а MP3 может транслировать во всю систему, включая все блоки расширения.

Сообщения «эвакуация» и «тревога» в софте неактивны: их активируют ручным режимом (красная кнопка на контроллере) или замыканием триггерного входа с запрограммированным алгоритмом. Кнопка «сброс-ответить» отключает звуковую сигнализацию неисправности.

Состояние системы, линий и консолей

В разделе состояния отображаются состояние основного и резервного усилителя, сетевого подключения, питание 220 В и резервное 24 В, реле неисправности, реле аварийного режима, карта памяти и аварийный микрофон. При норме индикация синего цвета.

В зоне есть линия A и линия B: каждая контролируется отдельно, но принадлежит одной зоне; на блоке неисправность показывается по зоне, а в софте видно конкретную линию. Отображается состояние триггерных входов и есть ручное управление выходными реле через софт. У блоков расширения нет параметров контроллера (аварийный микрофон, карта памяти и прочие).

В разделе микрофонных консолей отображаются количество, тип, состояние подключения, состояние оборудования и трансляции; на каждой вкладке есть справка.

Конфигурация: параметры, контроль линий и триггерные входы

В разделе «Конфигурация» пять вкладок; первая — «Параметры». Максимум в системе 20 блоков: один контроллер и до 19 блоков расширения; количество групп задаётся вручную. Настраиваются сигналы привлечения внимания: на тангентном микрофоне передней панели контроллера и в системе в целом (тональный сигнал при трансляции).

Контроль линий выполняется по методу измерения импеданса; отклонение задаётся в диапазоне 15–35 % (например, при 25 % система сообщит о неисправности при изменении сопротивления более чем на 25 %). Переключатель обнаружения активирует контроль целостности линии; отдельный режим отвечает за контроль линии в период музыкальной трансляции (при его включении контроль прерывается, чтобы не прерывать трансляцию). Интервал контроля линий выставляется вручную. В системе может быть до 28 микрофонных консолей.

Триггерные входы: режим «замыкание» работает по сухому контакту, режим «уровень» контролирует цепь запуска и требует схемы из двух резисторов на стороне системы управления. Для каждого блока включаются резервный усилитель и резервное питание 24 В; при включённых флажках система выдаёт ошибку при отсутствии резервного усилителя или аккумуляторных батарей. Галочками выбираются активные зоны на каждом блоке; после настроек нажимается «Применить» и конфигурация записывается в систему.

Действия, группы, аварийные группы и приоритеты

На каждом блоке по восемь триггерных входов, каждый можно запрограммировать. В разделе «Действия» через Ctrl добавляются зоны, активируемые по замыканию входа, выбирается тип сообщения (эвакуация, линейный вход №3 — сигнал ГО и ЧС, тревога), режим проигрывания с повтором или без, задержка. Задержка прописывается для всех триггерных входов системы; рекомендуется при необходимости подавать сигналы с задержкой на системе управления. В контроллер DUO-M встроена SD-карта с папками и аудиофайлами; можно выбрать файл, который запускается. По замыканию триггерного входа можно сконфигурировать замыкание выходного реле на блоках.

В разделе «Группа» зоны распределяются по группам; заполнять нужно всё сразу и только потом нажимать «Применить», иначе сохранится только последняя конфигурация. Три аварийные группы: аварийный микрофон (микрофон на передней панели контроллера), тревога (кнопка тревожного сообщения на передней панели) и эвакуация — активируются только зоны, добавленные в соответствующую группу.

Четыре приоритета зашиты жёстко: аварийный микрофон (наивысший), эвакуация, ГО и ЧС, тревога; при добавлении микрофонных консолей появятся строки для настройки их приоритетов.

Отчёты и настройки

Вкладка «Отчёты»: нажать «Найти», чтобы система собрала информацию о событиях, выставить дату и нажать «Фильтр» — отобразятся события за указанный период, включая неисправности.

В настройках доступны импорт и экспорт конфигурации (например, при переносе системы), очистка отчётов и очистка прошивки (откат). Настройка времени: автоматическая синхронизация с компьютером при конфигурации или установка даты и времени вручную; режим выбирается и применяется кнопкой «Применить». Раздел сетевых настроек позволяет изменить сетевые параметры системы.

Практика

Чек-лист по материалу

• Установить ПО из комплекта с оборудованием.
• Настроить сетевую карту компьютера: адрес 192.168.1.x, маска 255.255.255.0.
• Подключиться к контроллеру по адресу 192.168.1.253 с логином admin и паролем 123456.
• В «Центре управления» проверить состояние усилителей, питания 220 В и 24 В, линий A и B, триггерных входов и микрофонных консолей.
• В «Параметрах» задать количество блоков (контроллер и до 19 расширений) и количество групп.
• Настроить сигналы привлечения внимания и допустимое отклонение импеданса (15–35 %), выставить интервал контроля линий.
• Выбрать режимы триггерных входов («замыкание» или «уровень») и при необходимости включить резервный усилитель и резервное питание 24 В на блоках.
• Запрограммировать действия по триггерным входам и замыкание выходных реле.
• Заполнить группы и аварийные группы (аварийный микрофон, тревога, эвакуация), затем нажать «Применить».
• Проверить отчёты о событиях, при необходимости выполнить импорт/экспорт конфигурации и настроить время и сеть.

Справка

Термины из видео

DUO Soft

Программа для настройки систем оповещения LPA-DUO и LPA-Presta; поставляется в комплекте с оборудованием.

LPA-DUO-M

Контроллер системы LPA-DUO с IP-адресом по умолчанию 192.168.1.253, шестью линейными входами, MP3-проигрывателем и встроенной SD-картой.

Линия A и линия B

Две линии, принадлежащие одной зоне; каждая контролируется отдельно, а в софте видно, по какой конкретной линии возникла неисправность.

Контроль линий по импедансу

Метод контроля в системе DUO: система сообщает о неисправности при изменении сопротивления в линии трансляции более чем на заданное отклонение (диапазон 15–35 %).

Режим «замыкание»

Режим триггерного входа, срабатывающий при подаче сигнала сухого контакта на запрограммированный вход.

Режим «уровень»

Режим триггерного входа для контроля цепи запуска; на стороне системы управления собирается схема из двух резисторов, чтобы LPA-DUO контролировала линию связи.

Аварийные группы

Три группы — аварийный микрофон, тревога и эвакуация; при активации соответствующего сигнала включаются только зоны, добавленные в эту группу.

Приоритеты

Четыре жёстко зашитых в системе приоритета: аварийный микрофон (наивысший), эвакуация, ГО и ЧС, тревога; они не меняются, приоритеты микрофонных консолей настраиваются отдельно.
