Настройка и подключение контроллера СКУД Прайм Пульт

Подготовка к настройке

Для начала работы необходимо убедиться в наличии всех требуемых компонентов и устройств. Прежде всего, нужна активированная SIM-карта формата nano, которая будет использоваться в процессе настройки.

Также требуется модуль PultProg v5 и программа версии 5.3 — они необходимы для работы с ключами шифрования и взаимодействия с контроллером. Кроме того, должны быть подготовлены пульты Крипт-Кей — минимум один пульт для выполнения настроек.

Наконец, понадобится устройство с доступом в интернет, так как в процессе настройки будет использоваться облачный сервис. Перед началом работы следует проверить стабильность интернет-соединения, чтобы исключить возможные сбои при взаимодействии с облачным сервисом.

После проверки наличия всех компонентов необходимо разместить модуль и пульты в удобном для работы месте, обеспечив свободный доступ к кнопкам и разъёмам.

Настройка шифрования Крипт-Кей

Первый этап настройки заключается в создании ключа в программе PultProg. После того как ключ будет придуман, его необходимо отправить в контроллер. Для передачи ключа нужно зажать кнопку S1 на плате и следовать появляющимся на экране инструкциям. Важно внимательно читать инструкции и не пропускать ни один шаг, чтобы ключ был корректно передан в контроллер.

Созданный ключ — важная часть системы безопасности, поэтому его необходимо записать и хранить в надёжном месте, чтобы избежать потери данных и обеспечить возможность восстановления настроек в случае необходимости. Рекомендуется использовать защищённые носители информации для хранения ключа.

Для записи ключа в пульты Крипт-Кей нужно выполнить определённые действия с кнопками на пульте, а затем поднести пульт к модулю. Это позволит записать ключ и подготовить пульт к работе в системе. После записи ключа необходимо проверить, что пульт успешно подключён и распознаётся системой.

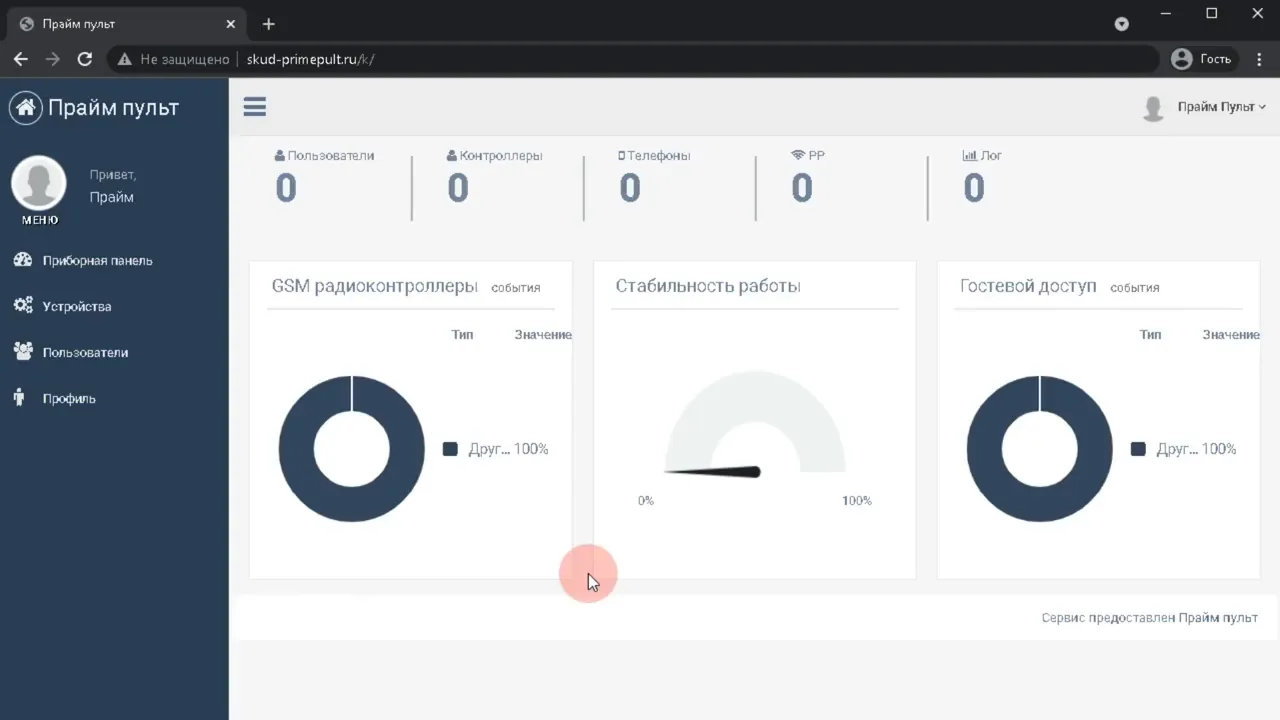

Регистрация в облачном сервисе

Для начала работы с сервисом необходимо зарегистрироваться на сайте scud.primepult.ru. Это первый шаг, который позволит получить доступ к функционалу облачного сервиса. При регистрации нужно указать достоверные данные, чтобы в случае необходимости можно было восстановить доступ к аккаунту.

После регистрации следует добавить контроллер. Для этого нужно ввести серийный номер устройства и код, который указан на коробке. Эти данные необходимы для идентификации контроллера в системе. После ввода данных система проверит их корректность и добавит контроллер в список устройств.

Далее необходимо добавить пользователей. Это можно сделать, указав номер телефона или номер пульта. Добавление пользователей позволит распределить права доступа и управлять устройствами в системе. После добавления пользователя система выдаст подтверждение о его успешном добавлении.

Подключение проводов

При подключении проводов важно соблюдать соответствие цветов и их назначение. Серый и розовый провода используются для питания 24V, при этом полярность не имеет значения. Перед подключением необходимо убедиться, что источник питания отключён, чтобы избежать короткого замыкания.

Жёлтый и зелёный провода предназначены для управления по принципу Step-by-Step. Правильное подключение этих проводов обеспечит корректную работу системы управления. После подключения необходимо проверить, что провода надёжно закреплены и нет оголённых участков.

Коричневый и белый провода отвечают за кнопку ручного управления. Их подключение необходимо для возможности ручного управления устройством. После подключения следует проверить работоспособность кнопки ручного управления.

Добавление пользователей

Пользователи могут быть добавлены в систему двумя способами: через номер телефона или номер пульта. Выбор метода зависит от доступных данных и предпочтений администратора. При добавлении пользователя через номер телефона необходимо указать действующий номер, который будет использоваться для авторизации и получения уведомлений.

Номер пульта можно узнать с помощью программы PultProg. Это необходимо для того, чтобы корректно добавить пользователя в систему, если используется метод добавления через номер пульта. После ввода номера пульта система проверит его наличие в базе данных и добавит пользователя.

Максимальное количество пользователей, которое можно добавить в систему, составляет 4000. Это ограничение следует учитывать при планировании расширения базы пользователей. После добавления пользователя можно настроить его права доступа и ограничения в системе.

Практика

Чек-лист по материалу

• Проверить активацию SIM-карты.
• Подготовить модуль PultProg v5 и программу v5.3.
• Настроить шифрование Крипт-Кей.
• Зарегистрироваться в облачном сервисе и добавить контроллер.
• Добавить пользователей.
• Подключить провода согласно схеме.
• Подождать 5 минут после включения для синхронизации.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Крипт-Кей

Система шифрования, защищающая пульты от перехвата сигналов и копирования.

Wiegand-считыватель

Устройство для считывания данных с бесконтактных карт по протоколу Wiegand.
