Настройка комплекта беспроводного СКУД Ps-Link PS-SK7-EM

Как установить элементы питания и подключить оборудование к контроллеру?

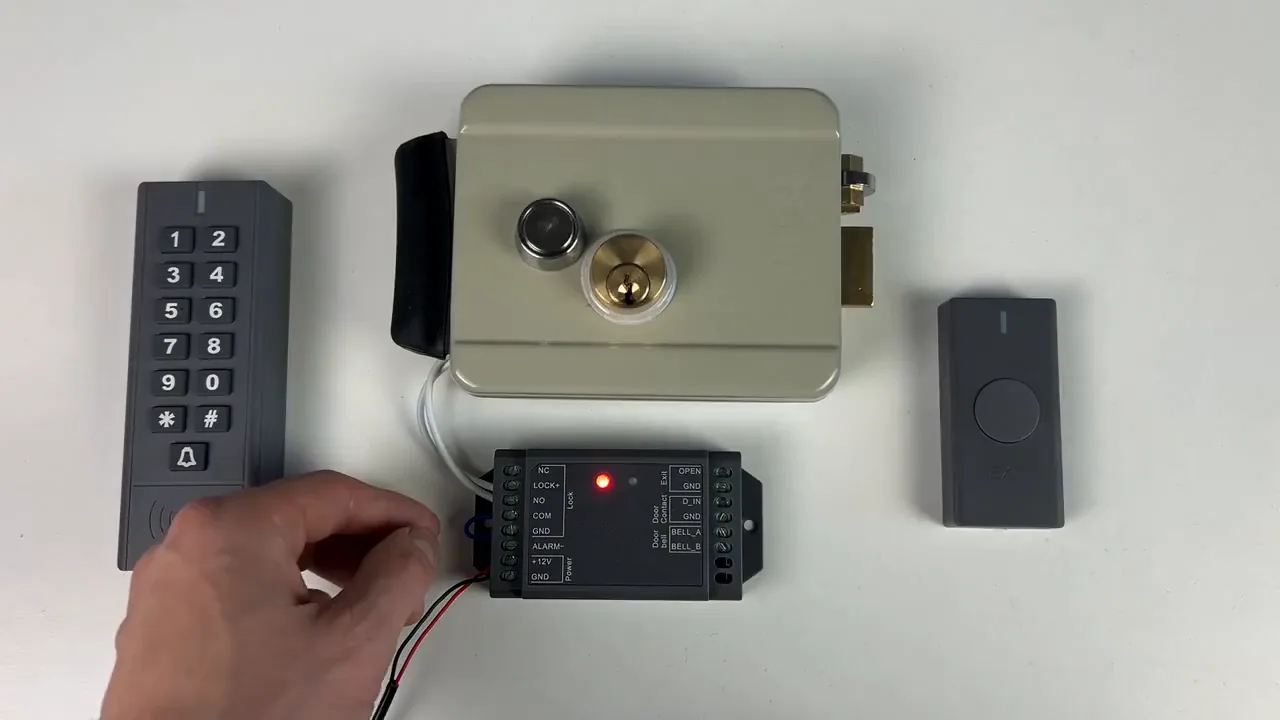

Установите элементы питания в панель. В кнопке выхода батарейка уже присутствует, поэтому достаточно извлечь ограничитель. Для коммутации используйте клеммную колодку контроллера. Магнитный замок подключайте к клеммам NC и лок; NC означает нормально замкнутый. Электромеханический замок подключайте к NO и лок; NO означает нормально разомкнутый. Обратите внимание на перемычку между COMM и GND.

К выходу алларма подключите сирену. Питание сирены можно взять со входа 12 В или от внешнего источника. Ниже подайте питание. Справа находится выход OPEN GND для проводной кнопки выхода. Для датчика двери используйте клеммы DIN GND. Ниже можно подключить звонок.

Как включить датчик двери?

По умолчанию функция датчика двери выключена. Чтобы включить её, наберите пароль администратора (по умолчанию от 1 до 6), затем команду 62 решётка и 1 решётка. После ввода вы получите обратную связь в виде длинного писка. Проверка работы датчика двери показана.

Как добавить и удалить ключи доступа?

Добавление ключей начинается с того, что вы берёте карточку администратора с подписью и подносите её к считывателю. Это переводит устройство в режим, в котором разрешено программирование ключей. После этого можно поочерёдно прикладывать несколько ключей — каждый из них будет зарегистрирован в системе доступа.

Завершается добавление снова карточкой администратора: её повторное прикладывание закрывает режим программирования. Таким образом, процедура имеет чёткие границы — открытие карточкой администратора, затем последовательное прикладывание ключей и финальное закрытие той же карточкой.

Удаление ключей выполняется иначе: для этого используется специальная карточка для удаления. Она служит отдельным инструментом, не совпадающим с карточкой администратора, и применяется именно для снятия ключей с учёта.

Как сменить пароль администратора?

Смена пароля начинается с ввода текущего пароля администратора; по умолчанию он задан в диапазоне от 1 до 6. После ввода текущего пароля вводится команда на смену — 0. Это переводит устройство к ожиданию нового пароля.

Далее сразу вводится новый пароль, после чего он дублируется через решётку и подтверждается. Такая последовательность — новый пароль, дублирование через решётку, подтверждение — обеспечивает защиту от ошибки при наборе.

Признаком успешного завершения служит зелёный индикатор: он показывает, что вход в меню настроек выполнен, а значит пароль администратора сменился. Иными словами, зелёный индикатор подтверждает, что новый пароль вступил в силу.

Как задать пинкод?

Процесс начинается с ввода пароля администратора — без него доступ к настройкам закрыт. После успешной аутентификации набирается команда 1, которая запускает процедуру установки пинкода. Затем система запрашивает порядковый номер пользователя: его нужно указать, чтобы выбрать конкретную учётную запись.

После ввода номера пользователя выбор необходимо подтвердить. Только после подтверждения система переходит к следующему шагу — вводу самого пинкода. Пинкод указывается с дублированием через решётку: это означает, что его нужно набрать дважды, разделив повтор символом «#». Такое двойное указание снижает риск ошибки при наборе.

Завершающий этап — проверка работы пинкода. Убедившись, что новый код принимается системой, можно считать настройку выполненной. Последовательность действий строго линейна: пароль администратора, команда 1, номер пользователя, подтверждение, пинкод с дублем через решётку и проверка.

Где найти полный список опций?

Полный перечень доступных опций содержится в специальном руководстве пользователя, которое поставляется в комплекте с устройством. Этот документ служит основным источником информации о всех командах и параметрах, включая команду 1 для установки пинкода.

Обращение к руководству позволяет не ограничиваться отдельными действиями, описанными в краткой инструкции, а увидеть полную картину возможностей. Поскольку в комплект входит именно специальное руководство пользователя, искать список опций следует в нём, а не в других материалах.

Практика

Чек-лист по материалу

• Установить элементы питания в панель и извлечь ограничитель из кнопки выхода.
• Подключить магнитный замок к клеммам NC и лок (для нормально замкнутого) или NO и лок (для электромеханического).
• Обратить внимание на перемычку комм и GND.
• Подключить сирену к выходу алларма и запитать её от входа 12 В или внешнего питания.
• Подключить проводную кнопку выхода к open GND.
• Подключить датчик двери к DIN GND.
• При необходимости подключить звонок.
• Включить датчик двери: ввести пароль администратора, затем 62#1#.
• Добавить ключи доступа: приложить карточку администратора, затем ключи, снова карточку администратора.
• Для удаления ключей использовать специальную карточку удаления.
• Сменить пароль администратора: ввести текущий пароль, 0, новый пароль, #, повтор нового пароля, подтвердить.
• Задать пинкод: ввести пароль администратора, 1, номер пользователя, подтвердить, пинкод, #, повтор пинкода.

Справка

Термины из видео

NC

Нормально замкнутый контакт, используемый для подключения магнитного замка.

NO

Нормально разомкнутый контакт, используемый для подключения электромеханического замка.

Алларм

Выход для подключения сирены.

open GND

Выход для подключения проводной кнопки выхода.

DIN GND

Клеммы для подключения датчика двери.

Карточка администратора

Карточка с подписью, используемая для добавления ключей доступа.

Карточка удаления

Специальная карточка для удаления ключей доступа.

Пинкод

Цифровой код, назначаемый пользователю для доступа.
