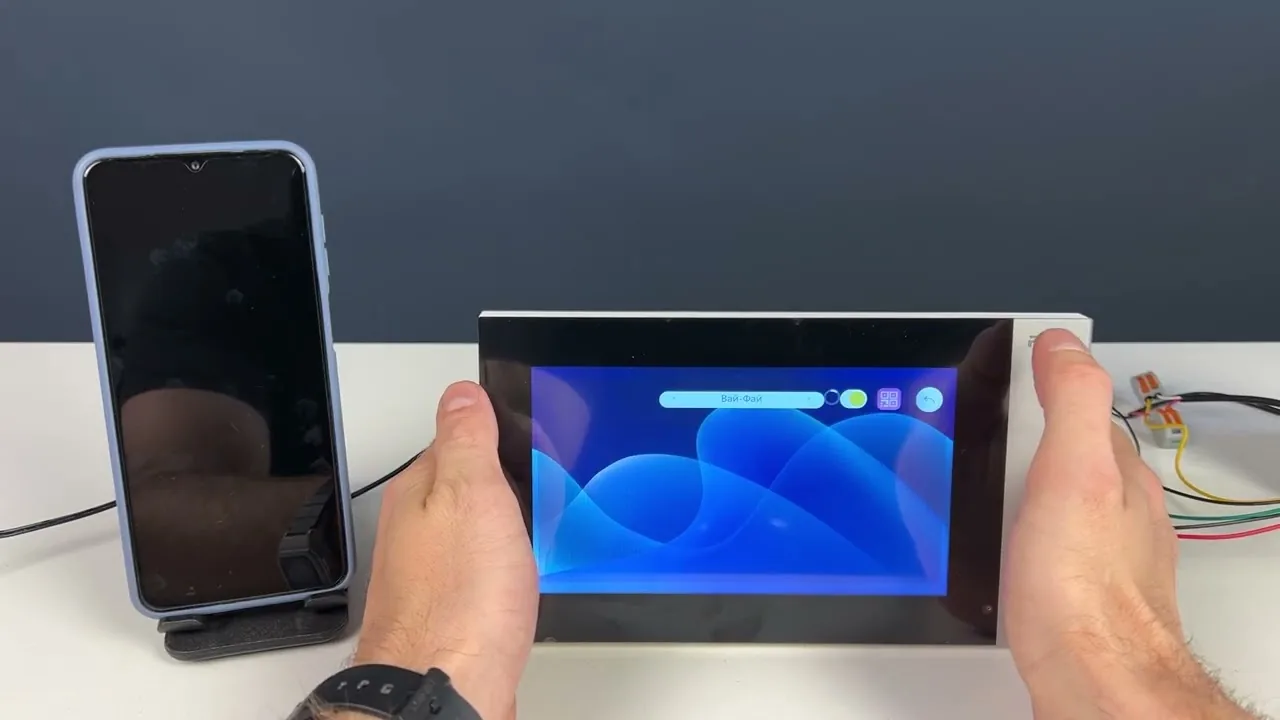

Настройка комплекта IP Wi-Fi видеодомофона Ps-Link KIT-736DP-308RCP-B

Установка карты памяти и подключение

Перед началом подключения видеодомофона необходимо установить карту памяти. Карта вставляется в специальный слот контактами к плате, что обеспечивает корректное соединение и дальнейшую работу устройства.

На корпусе видеодомофона расположены разъёмы для подключения. Нижний разъём предназначен для питания: к нему подключается коннектор с блока питания, входящего в комплект. Верхний разъём LINE 1 служит для подключения вызывной панели, LINE 2 — для второй панели, а четвёртый разъём — для внешнего звонка. Вызывные панели подключаются двухпроводным методом, что упрощает монтаж и обеспечивает передачу сигнала.

Подключение замков и кнопки выхода

Для подключения кнопки выхода используются красный и синий провода, которые соединяются с контактами ground и door соответственно. Это позволяет организовать дистанционное открывание двери изнутри помещения.

При использовании магнитного замка требуется отдельный блок питания. Плюс блока питания подключается к контакту замка, минус — к контакту COM. Второй провод замка соединяется с жёлтым проводом NC. Для электромеханического замка схема подключения аналогична, но вместо жёлтого провода используется зелёный. Такая схема обеспечивает корректную работу замка в зависимости от его типа.

Интерфейс видеодомофона

Главное меню видеодомофона отображает дату, день недели, время и разделы. Это позволяет пользователю быстро ориентироваться в текущем времени и переходить к нужным функциям. Иконка камеры показывает изображение с вызывной панели в реальном времени, что обеспечивает визуальный контроль перед ответом на вызов.

Для управления устройством предусмотрены кнопки: фото, видеозапись, громкость, яркость/контраст/цветность, ключ для отпирания замка, микрофон для переговора и завершение вызова. Кнопка фото позволяет сохранить снимок с камеры, а видеозапись — записать видео. Регулировка громкости и параметров изображения (яркость, контраст, цветность) настраивается непосредственно в интерфейсе. Ключ служит для дистанционного открытия двери, микрофон — для двусторонней связи с посетителем, а завершение вызова прекращает текущий сеанс.

Настройки в меню

В настройках можно указать уровень громкости, мелодию звонка, время звонка, задержку разблокировки и режим записи звонка. Эти параметры позволяют адаптировать работу устройства под предпочтения пользователя. Раздел времени включает настройку формата, времени, даты, часового пояса и синхронизацию через Wi-Fi, что обеспечивает точность отображения времени.

Раздел Wi-Fi позволяет подключиться к сети и сканировать QR-код через приложение для быстрой настройки. Раздел номера комнаты задает порядковый номер видеодомофона в системе, что важно для идентификации в многоквартирных домах. Раздел управления картами предназначен для добавления карточек доступа, а раздел IPC — для добавления IP-камеры из локальной сети, расширяя функциональность системы видеонаблюдения.

Работа с приложением

Приложение предоставляет пользователю широкий набор функций для управления домофонной системой. В частности, через интерфейс приложения можно выполнить такие действия, как создание скриншота с камеры, запуск видеозаписи, а также инициировать или завершить вызов. Эти операции доступны непосредственно в главном окне или в контекстном меню, что обеспечивает быстрый доступ к основным сценариям взаимодействия.

Помимо базовых функций, приложение поддерживает удалённое воспроизведение ранее сохранённых записей, что позволяет просматривать историю событий. Также доступна активация детекции движения, которая включает автоматическую запись при обнаружении движения в кадре. Пользователь может просматривать скриншоты, сделанные в разное время, что удобно для контроля обстановки.

Для обеспечения физического доступа в помещение предусмотрена кнопка замка, которая позволяет удалённо отпереть дверь. Это действие выполняется в один клик и может быть использовано, например, для впуска гостей или курьеров, когда нет возможности подойти к двери лично.

Прописывание карт доступа и паролей

Для добавления новой карты доступа необходимо воспользоваться меню управления картами. В соответствующем разделе следует нажать на плюсик, после чего поднести ключ к считывателю. Система считает идентификатор карты и сохранит его в памяти устройства. Этот способ удобен, когда требуется быстро добавить несколько карт, не прибегая к панели управления.

Альтернативный метод — использование кодонаборной панели. Для входа в режим администратора нужно нажать решётку (#), затем ввести код 666666 и снова решётку. После этого становятся доступными команды управления: цифра 5 позволяет сменить пароль администратора, цифра 7 — добавить новую карту, цифра 1 — установить цифровой пароль для открытия двери.

После выполнения команды добавления карты система подаст звуковой сигнал, подтверждающий успешное сохранение. Затем необходимо нажать решётку для выхода из режима администратора. Важно следовать последовательности действий, чтобы избежать ошибок при настройке.

Практика

Чек-лист по материалу

• Установите карту памяти контактами к плате.
• Подключите блок питания к нижнему разъёму.
• Подключите вызывную панель к LINE 1, вторую — к LINE 2, внешний звонок — к четвёртому разъёму.
• Для магнитного замка подключите кнопку выхода к ground и door, замок через отдельный блок питания и жёлтый провод NC.
• Для электромеханического замка используйте зелёный провод вместо жёлтого.
• Настройте Wi-Fi через меню, отсканируйте QR-код приложением.
• В приложении проверьте удалённое управление и записи.
• Пропишите карты доступа через меню или кодонаборную панель.
• Смените пароль администратора с 666666 на новый.

Справка

Термины из видео

Видеодомофон

Устройство для аудио- и видеосвязи с посетителем и управления замком.

Вызывная панель

Устройство, устанавливаемое у входа, с кнопкой вызова и считывателем ключей.

Магнитный замок

Электромагнитный замок, удерживающий дверь за счёт магнитного поля.

Электромеханический замок

Замок, открываемый электрическим сигналом, с механическим засовом.

NC (Normal Connected)

Тип контакта, замкнутого в нормальном состоянии, используется для подключения замка.

Кодонаборная панель

Панель с клавиатурой для ввода кода доступа.

Считыватель

Устройство для чтения карт доступа или ключей.

Детекция движения

Функция обнаружения движения в кадре для записи или уведомления.
