Настройка контроллера Элис К-1У: мастер-ключ, запись и удаление ключей

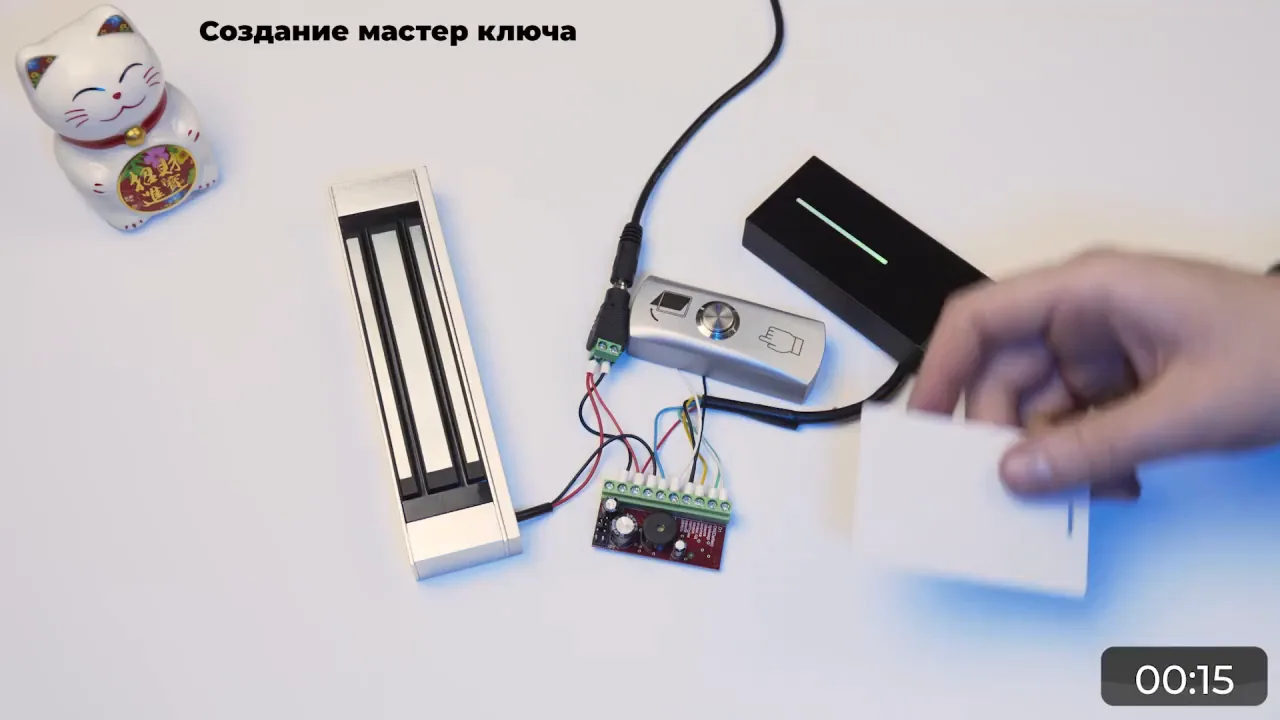

Создание мастер-ключа

После первого включения контроллер автоматически переходит в режим записи мастер-карт. В течение 16 секунд звучат короткие звуковые сигналы, указывающие на то, что устройство ожидает прикладывания карты. Чтобы записать мастер-ключ, необходимо приложить карту к считывателю в этот промежуток времени — после этого сигналы прекращаются, и мастер-ключ считается записанным.

После записи мастер-ключа нужно подождать 16 секунд для возврата контроллера в рабочее состояние. Это выжидание является обязательным, поскольку до его завершения устройство не готово к дальнейшим операциям.

Без мастер-ключа нельзя настраивать время открытия двери, а также добавлять и удалять простые ключи. Таким образом, создание мастер-ключа является первым и необходимым шагом для последующей настройки контроллера.

Запись обычных ключей с помощью мастер-ключа

Для перехода в режим программирования кратковременно приложите мастер-карту к считывателю. Прозвучат три коротких сигнала, и контроллер перейдет в режим программирования, после чего можно приступать к записи простых ключей.

Прикладывайте простые ключи по очереди, следя за тем, чтобы время между касаниями не превышало 16 секунд. При каждом касании новым ключом звучит один короткий сигнал и один раз мигает светодиод, подтверждая запись. Если ключ уже находится в памяти, он будет стерт: об этом сообщают два коротких сигнала и два мигания светодиода.

После записи ключей подождите 16 секунд или приложите мастер-ключ один раз для выхода из режима программирования. Это возвращает контроллер в рабочее состояние и завершает процедуру добавления или удаления простых ключей.

Настройка времени открытия замка

Чтобы задать время открытия замка, кратковременно приложите мастер-ключ к считывателю. Контроллер отреагирует тремя короткими сигналами и перейдёт в режим программирования. После этого нажимайте и удерживайте кнопку открывания замка в течение нужного времени — от 1 до 255 секунд. Пока кнопка нажата, каждую секунду звучит короткий сигнал и мигает светодиод, поэтому по числу сигналов можно отслеживать отсчёт.

После отпускания кнопки сигналы прекращаются, а заданное время записывается в память контроллера. Для выхода из режима программирования подождите 16 секунд или приложите мастер-ключ один раз. По умолчанию время открытия замка составляет 3 секунды.

Стирание всех ключей перемычкой

Для полного стирания ключей отключите питание, установите перемычку в положение №2 и включите контроллер. Прозвучат четыре звуковых сигнала, подтверждающие выполнение операции.

Затем снова снимите питание и верните перемычку в исходное положение. Учтите, что мастер-ключ также стирается из памяти контроллера.

Дальнейшие шаги

После завершения текущего этапа работы следующим шагом станет подключение остальных элементов системы к контроллеру. Это действие прямо продолжает рассмотренный процесс и задаёт последовательность дальнейших операций.

Подключение остальных элементов будет подробно рассмотрено в следующем видео. Таким образом, текущая часть завершается, а её логическим продолжением становится отдельный материал, посвящённый соединению компонентов с контроллером.

Практика

Чек-лист по материалу

• Создайте мастер-ключ в течение 16 секунд после первого включения.
• Для записи обычных ключей войдите в режим программирования мастер-ключом (3 сигнала).
• Прикладывайте новые ключи с интервалом не более 16 секунд.
• Следите за сигналами: 1 сигнал — запись, 2 сигнала — удаление.
• Для настройки времени открытия удерживайте кнопку от 1 до 255 секунд.
• Выходите из режима программирования ожиданием 16 секунд или прикладыванием мастер-ключа.
• Для полного стирания ключей используйте перемычку в положении №2 при включении питания.
• Помните, что после стирания перемычкой мастер-ключ удаляется.

Справка

Термины из видео

Мастер-ключ

Специальная карта, создаваемая при первом включении контроллера, необходимая для настройки времени открытия и управления обычными ключами.

Режим программирования

Состояние контроллера, в которое он переходит после прикладывания мастер-ключа (3 звуковых сигнала), позволяющее записывать или удалять ключи и настраивать время открытия.

Перемычка

Джампер на контроллере, установка которого в положение №2 при включении питания приводит к стиранию всех ключей.

Время открытия замка

Интервал от 1 до 255 секунд, в течение которого замок остается открытым после нажатия кнопки; по умолчанию 3 секунды.
