Настройка NVR 6.0 SVN: режимы записи и подключение камер

Введение и структура обзора

Обзор прошивки NVR 6.0 разбит на три части: классическая настройка, настройки детекции и подключения камер, системная информация. Вторая часть посвящена настройкам детекции и методам подключения камер.

Демонстрация проводится на IP-видеорегистраторе SVN Enverse 430P с управлением проводной мышью.

Технология Plug and Play и подключение камер

Видеорегистратор оснащён PoE-портами на 4 камеры и технологией Plug and Play. При включённом Plug and Play камеры, подключённые напрямую к PoE-портам, занимают первые четыре канала. Plug and Play работает через дополнительную встроенную сетевую карту, создающую локальную сеть с параметрами, отличными от основной сети. Это повышает безопасность (посторонний пользователь не подключится к камере напрямую) и снижает нагрузку на основную локальную сеть.

Отключение Plug and Play на канале освобождает канал от привязки сетевых настроек и позволяет добавлять камеры из локальной сети. Вторая колонка переключателей включает технологию Extended, ограничивающую поток до 10 Мбит/с, но позволяющую использовать кабель до 250 метров.

Настройки отображения и параметры изображения

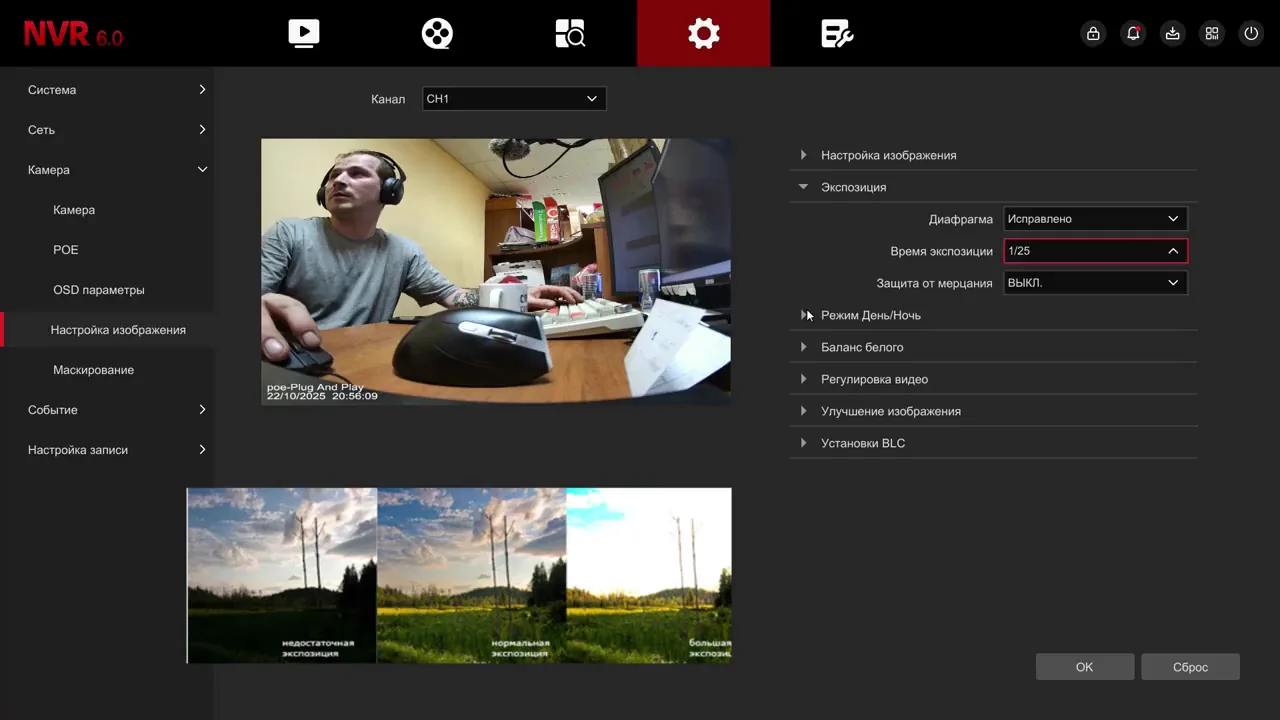

В разделе OSD можно включить/отключить отображение времени и названия канала, выбрать формат даты и местоположение информации. Настройки изображения (яркость, контрастность, насыщенность, резкость) передаются на камеру и сохраняются в её настройках. Экспозиция регулирует количество света, улавливаемого сенсором; чем больше значение, тем больше сенсор отсеивает свет.

Режим «день/ночь» настраивает чувствительность переключения ИК-фильтра, есть защита от засветки. Smart-режим включает ИК-подсветку постоянно, но при срабатывании детекции переключает на LED-освещение. Баланс белого рекомендуется оставлять в автоматическом режиме. Регулировка видео позволяет вращать изображение и выбирать частоту 50 Гц (PAL) или 60 Гц (NTSC).

WDR расширяет динамический диапазон, DNR уменьшает шум при недостатке света, BLC помогает автоматическому WDR при сильном освещении. Маскирование позволяет скрыть до трёх зон на канале, которые не будут отображаться в просмотре и архиве.

События: детекция движения и другие

Детекция движения: выделение зоны (сетка или полный экран), настройка чувствительности, расписание срабатывания по дням недели и минутам. Действия при детекции: всплывающее окно, отправка email с изображением, запись канала в архив, отправка в центр IGMS, загрузка кадра на FTP, активация пресетов поворотных камер, включение световой сигнализации. Для записи в архив по детекции необходимо в настройках записи указать расписание записи по движению.

Саботаж видео: срабатывание при заклеивании объектива, загораживании, накидывании тряпки. Потеря видео: отключение камеры от канала, действия — уведомление на почту, вывод на экран, активация пресетов. Звуковая сигнализация доступна для камер с соответствующим функционалом. Предупреждения: уведомления об ошибках системы — отключение или сбой жёсткого диска, конфликт IP-адресов, превышение срока хранения архива.

Смарт-события (ИИ)

Смарт-события используют протокол искусственного интеллекта и требуют поддержки со стороны камеры (маркировка AI). Вторжение: зоны с выбором типа объектов (человек, автомобиль), до 4 зон на канал с индивидуальными настройками. Пересечение линии: срабатывание при пересечении заданной линии транспортным средством или человеком, можно выбрать направление, до 4 линий на канал.

Вторжение в зону: детекция срабатывает только при полном входе объекта в зону (в отличие от частичного). Выход из зоны: аналогично вторжению в зону, но для выхода. Праздношатание: срабатывание, если человек находится в зоне в течение заданного времени. Скопление людей: срабатывание по проценту заполнения выделенной зоны людьми.

Поиск событий и параметры записи

Окно поиска позволяет фильтровать архив по типу детекции, каналам и временному диапазону, а также сохранять найденные фрагменты на USB-флешку. В дополнительных параметрах записи можно проверить результаты тестирования жёсткого диска.

Параметры записи включают: запись со звуком, разрешение, переменный/постоянный поток, битрейт, количество кадров в секунду, кодек.

Практика

Чек-лист по материалу

• Проверьте, какие каналы заняты камерами с Plug and Play, и при необходимости отключите Plug and Play на нужных каналах для добавления камер из локальной сети.
• При использовании длинных кабелей (до 250 м) включите режим Extended на соответствующем порту.
• Настройте OSD: включите отображение времени и названия канала, выберите формат даты и положение на экране.
• При настройке детекции движения задайте зоны, чувствительность и расписание, а также выберите действия (запись в архив, уведомления и т.д.).
• Для записи событий в архив обязательно настройте расписание записи по детекции в разделе записи.
• При использовании смарт-событий убедитесь, что камеры поддерживают ИИ (маркировка AI).
• Для поиска событий используйте фильтры по типу детекции, каналам и времени; при необходимости сохраните фрагмент на USB-флешку.

Справка

Термины из видео

Plug and Play

Технология автоматического подключения IP-камер к видеорегистратору через PoE-порты с использованием встроенной дополнительной сетевой карты, создающей изолированную подсеть.

PoE

Технология передачи электропитания и данных по одному Ethernet-кабелю; в контексте — порты видеорегистратора для подключения камер.

Extended

Режим работы порта, ограничивающий скорость передачи данных потока до 10 Мбит/с, но позволяющий использовать кабель длиной до 250 метров.

OSD

Экранное меню (On-Screen Display) — настройка отображения текстовой информации (время, название канала) на видеоизображении.

WDR

Широкий динамический диапазон (Wide Dynamic Range) — обработка изображения с разным уровнем освещения в одном кадре: повышение чувствительности в тёмных участках и понижение в светлых.

DNR

Цифровое шумоподавление (Digital Noise Reduction) — уменьшение шума на изображении при недостаточном освещении без переключения в ночной режим.

BLC

Компенсация задней засветки (Back Light Compensation) — ручная помощь автоматическому WDR для камер в помещениях с сильным освещением.

Саботаж видео

Детекция событий, таких как заклеивание объектива, загораживание камеры посторонним предметом или накидывание ткани, препятствующих обзору.

Смарт-события

События, использующие протокол искусственного интеллекта (ИИ) для анализа изображения: вторжение, пересечение линии, скопление людей и др.

Праздношатание

Смарт-детекция, срабатывающая, если человек находится в выделенной зоне в течение заданного времени, независимо от направления движения.
