Настройка ППКОП «Протон-2»

Режимы работы ППКОП «Протон-2»

ППКОП «Протон-2» обладает возможностью функционировать в автономном режиме, что позволяет использовать прибор без передачи сообщений на пульт централизованного наблюдения. Это делает устройство удобным для применения в условиях, где нет необходимости в интеграции с централизованными системами безопасности.

Для работы в автономном режиме необходимо подключить к ППКОП охранные и пожарные извещатели, серену, световой маяк и обеспечить внешнее питание 12 вольт. После этого прибор будет готов к эксплуатации в автономном режиме.

В случае срабатывания извещателя ППКОП «Протон-2» переходит в режим «тревога». При этом включается звуковая и световая сигнализация, что обеспечивает своевременное оповещение о возникшей ситуации.

Подключение к различным устройствам

ППКОП «Протон-2» предоставляет возможность подключения к передачам сообщений серии А, концентратору и компьютеру для программирования. Это расширяет функциональность устройства и позволяет интегрировать его в различные системы безопасности.

Для подключения к концентратору используется интерфейс RS485, который обеспечивает надёжное и стабильное соединение. Это позволяет эффективно передавать данные и управлять прибором на расстоянии.

Существует два варианта питания ППКОП: от ведущего прибора или от индивидуального источника. Это даёт гибкость в выборе способа питания и позволяет адаптировать устройство к различным условиям эксплуатации.

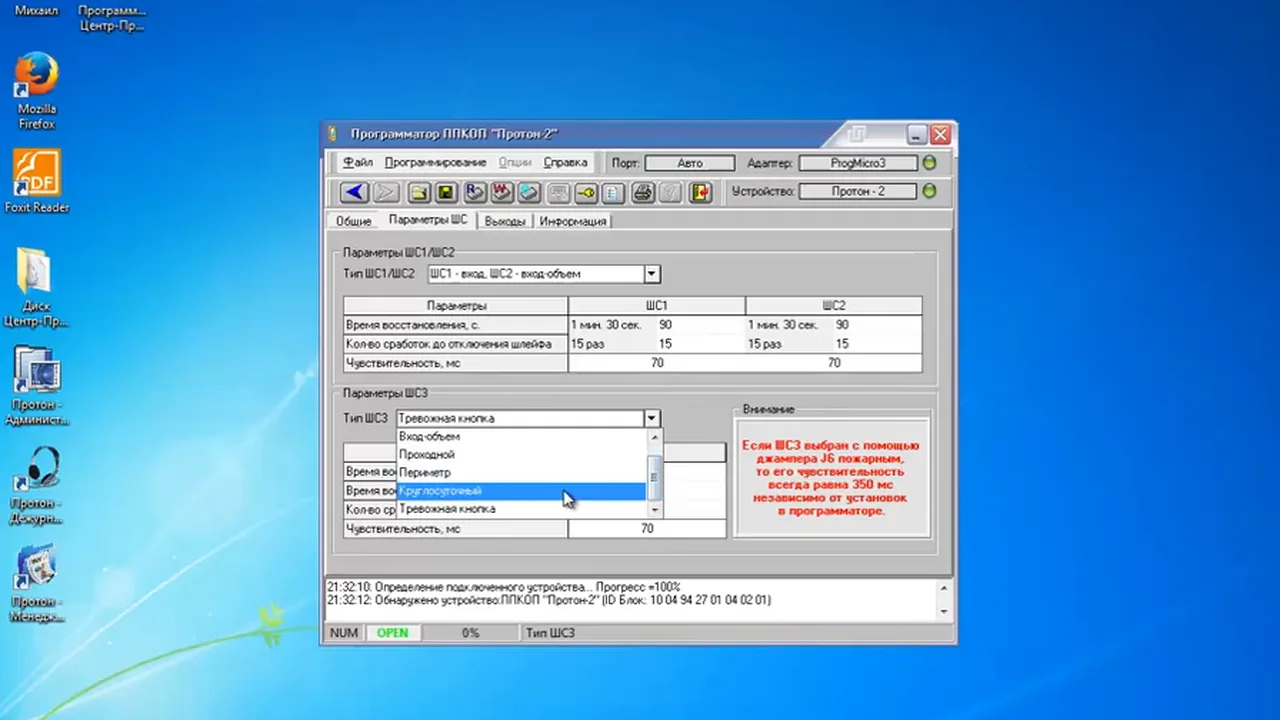

Параметры шлейфов сигнализации

Один физический шлейф сигнализации может быть разделён на два логических, что позволяет оптимизировать использование ресурсов системы и повысить её функциональность. Это особенно полезно в сложных системах, где требуется гибкое управление различными зонами охраны.

Типы шлейфов сигнализации определяются в зависимости от подключённых извещателей и настроек системы. Правильный выбор типа шлейфа обеспечивает надёжную работу системы и позволяет адекватно реагировать на различные виды угроз.

Третий шлейф можно настроить как пожарный с помощью джампера G6. Эта функция позволяет адаптировать систему под специфические требования пожарной безопасности и повысить общий уровень защиты объекта.

Настройка выходов и оповещателей

К выходам открытого коллектора можно подключить световой и звуковой оповещатели. Это позволяет создать комплексную систему оповещения, которая будет информировать о возникновении нештатных ситуаций различными способами.

Для каждого выхода можно задать время работы и привязать их к конкретным событиям. Такая настройка обеспечивает гибкость в управлении оповещателями и позволяет адаптировать систему под конкретные потребности и сценарии использования.

Прибор также позволяет подключить дополнительный считыватель по линии тачмэмэри. Это расширяет возможности системы и позволяет интегрировать дополнительные устройства для повышения уровня безопасности и удобства использования.

Редактор ключей и карт

Редактор ключей и карт предоставляет возможность управления базой данных ключей и карт. Ключи и карты можно прописать вручную или с помощью программатора. Это позволяет гибко подходить к процессу добавления новых устройств в систему.

Для записи ключа необходимо указать его значение, серию и контроль. Эти данные обеспечивают уникальность каждого ключа и позволяют системе корректно распознавать и обрабатывать информацию о ключах и картах.

В редакторе предусмотрена возможность удаления ключей и карт из базы данных, а также отката изменений. Это позволяет поддерживать базу данных в актуальном состоянии и исправлять возможные ошибки при внесении данных.

Дополнительные функции

Прибор оснащён журналом событий, который играет важную роль при настройке в режиме работы с концентратором. Журнал позволяет отслеживать все происходящие события и изменения в системе, что упрощает процесс диагностики и настройки.

Одной из полезных функций является возможность распечатки отчёта о программировании с параметрами прибора. Отчёт может быть использован для анализа работы устройства, а также для передачи информации о настройках другим специалистам.

Параметры прибора можно сохранить в файл, который впоследствии можно использовать для настройки других устройств. Это значительно упрощает процесс развёртывания одинаковых настроек на нескольких приборах и экономит время при массовом внедрении оборудования.

Практика

Чек-лист по материалу

• Проверить подключение охранных и пожарных извещателей, серены, светового маяка и внешнего питания 12 вольт.
• Настроить параметры шлейфов сигнализации в соответствии с типом подключённых извещателей.
• Подключить прибор к концентратору или компьютеру для программирования.
• Задать основные параметры объекта: код системы, номер объекта, протокол работы и сетевой адрес.
• Настроить выходы и оповещатели в соответствии с требованиями объекта.
• Прописать ключи и карты в прибор.
• Использовать дополнительные функции: журнал событий, печать отчёта, сохранение и загрузка параметров.

Справка

Термины из видео

ППКОП

Прибор приёмно-контрольный охранно-пожарный.

Концентратор

Устройство, к которому можно подключить несколько ППКОП для централизованного управления и мониторинга.

Шлейф сигнализации

Линия, соединяющая извещатели с ППКОП, по которой передаются сигналы о сработке извещателей.

Оповещатель

Устройство, которое подаёт световые или звуковые сигналы при сработке ППКОП.

Джампер

Перемычка, используемая для настройки определённых функций прибора.
