Настройка Wi-Fi комплекта Ps-Link C308W-TB с камерами PS-TB30/PS-TB50

Установка жёсткого диска и подключение периферии

Для настройки регистратора с подходящими камерами первым делом устанавливается жёсткий диск. Для этого снимается крышка, внутри подключаются подходящие кабели с коннекторами.

Затем подключается внешний монитор для отображения картинки через VGA или HDMI разъём, а также мышь для управления. После этого подаётся питание.

Первоначальная настройка регистратора

При запуске появляется мастер запуска. Выбирается русский язык. Система предлагает подключиться к Wi-Fi сети. После подключения отображается зелёная надпись, что означает успешное подключение. Следующим шагом устанавливается нужный часовой пояс.

Система видеорегистратора форматирует установленный жёсткий диск под себя. Затем предлагается просмотреть заранее подключенные камеры — этот шаг пропускается. Далее устанавливается пароль для администратора.

Настройка удалённого доступа через EC Cloud

С помощью QR-кода слева скачивается приложение для удалённого подключения, а с помощью QR-кода справа регистратор добавляется в это приложение.

Для добавления регистратора в приложение EC Cloud оно запускается, проходится короткая регистрация: достаточно ввести адрес электронной почты и придумать пароль.

Нажимается «Добавить устройство», приложению даются все запрашиваемые разрешения для исправной работы. Выбирается вариант добавления «Сканирование». Камера смартфона наводится на экран регистратора. Выбирается имя для оборудования и нажимается «Далее».

Добавление беспроводных камер

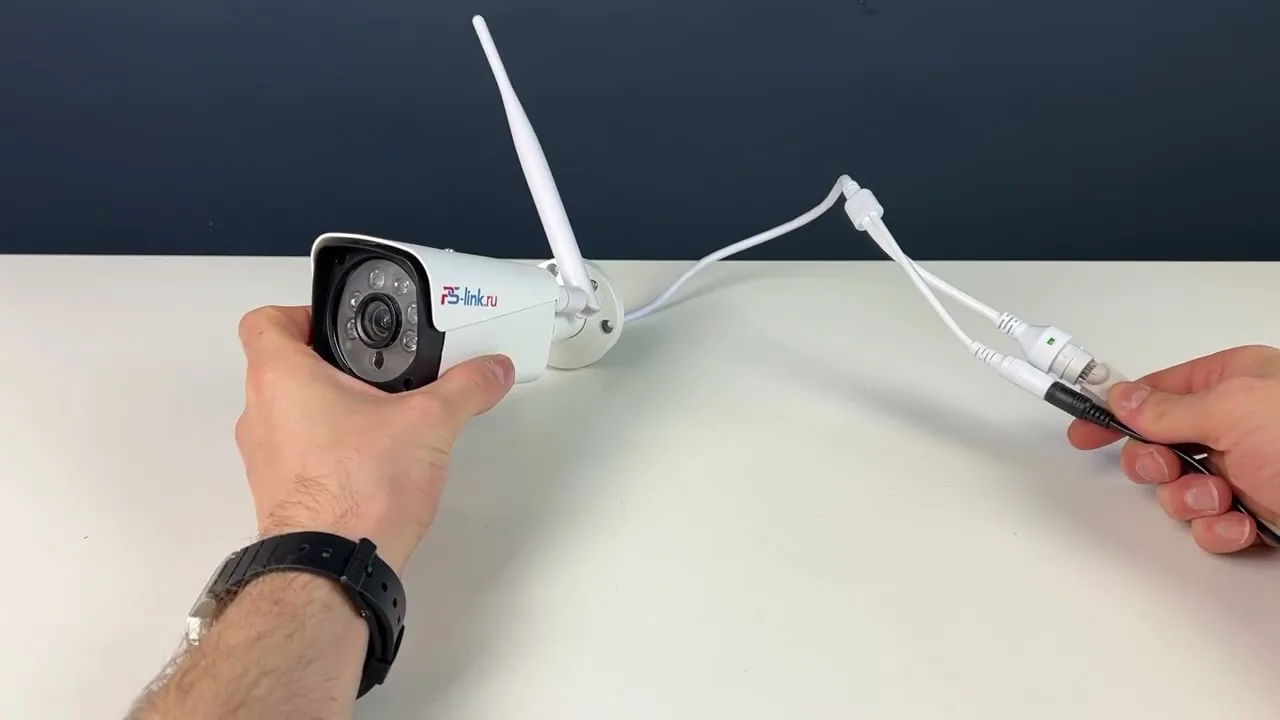

Чтобы добавить и сохранить беспроводную камеру, необходимо зайти в настройки сети, выключить работу по Wi-Fi сети, включить камеру и подключить её к регистратору с помощью патчкорда.

В данном разделе отобразится камера. Её можно выбрать и сохранить на канале просмотра. После выполненных действий аналогичную процедуру проделываем со всеми камерами.

После завершения можно снова включить работу по Wi-Fi сети, и камеры будут работать без Ethernet кабеля.

Обзор настроек регистратора

В общих настройках доступна смена языка, разрешение. Можно изменить метод вывода звука, так как у регистратора есть аудиовыход Mini, и установить необходимую громкость. Справа отображается общая информация с идентификационным кодом, именем устройства и версией прошивки.

В разделе «Камера» собраны все настройки подключенных камер к определённому каналу просмотра. Здесь можно включить или выключить канал, выбрать получение уведомлений или нет, задать параметры для детекции движения, указать чувствительность и область. Также задаются настройки для видеопотока: величина картинки, битрейт и частота кадров.

В разделе «Сеть» находятся все настройки сетевого адаптера и работы камер в беспроводной сети. Здесь можно переключиться на другую Wi-Fi сеть, задать индивидуальные параметры для беспроводной сети камер, задать каскадную работу или с повторителем, активировать дополнительные опции, такие как просмотр через Alexa и активация RTSP потока.

В разделе «Жёсткий диск» отображается вся информация о жёстком диске и доступно форматирование. На канале просмотра доступна ручная настройка изображения: смена яркости и контрастности.

Управление и просмотр

Для камер с поворотным механизмом доступно управление. Отсюда же можно перейти в раздел воспроизведения для просмотра сохранённых записей.

Также доступно изменение сетки просмотра. Справа внизу отображается информация о подключении.

Практика

Чек-лист по материалу

• Установите жёсткий диск, подключите монитор (VGA/HDMI), мышь и питание.
• Выберите русский язык в мастере запуска.
• Подключитесь к Wi-Fi сети и дождитесь зелёной надписи об успехе.
• Установите часовой пояс и отформатируйте жёсткий диск.
• Установите пароль администратора.
• Скачайте приложение EC Cloud по QR-коду и зарегистрируйтесь.
• Добавьте регистратор в приложение сканированием QR-кода.
• Для каждой камеры: отключите Wi-Fi, подключите камеру патчкордом, сохраните на канале, затем включите Wi-Fi.
• Проверьте работу камер без Ethernet кабеля.
• Настройте параметры камер, сети и изображения по необходимости.

Справка

Термины из видео

Регистратор

Устройство для записи и управления видеопотоками с камер.

Патчкорд

Сетевой кабель для проводного подключения устройств.

EC Cloud

Мобильное приложение для удалённого просмотра и управления регистратором.

RTSP поток

Протокол потоковой передачи видео, позволяющий получать видеопоток с регистратора.

Детекция движения

Функция обнаружения движения в кадре с настройкой чувствительности и области.

Битрейт

Скорость передачи видеопотока, влияющая на качество и размер записи.
