Обучение СКУД: подключение OSDP устройств — практика монтажа

Подключение устройств

Подключение периферийных устройств системы контроля доступа осуществляется через распределительные коробки JB. К ним подключаются три считывателя, два замка и кнопка выхода. Использование распределительных коробок обеспечивает удобство монтажа и обслуживания, а также защиту соединений от внешних воздействий.

Для обеспечения стабильного электрического соединения применяются самозажимные контакты. Они исключают необходимость пайки или обжима, ускоряют процесс монтажа и гарантируют надежный контакт, что особенно важно при длительной эксплуатации системы.

Все устройства объединены в кольцевой интерфейс RS-485. Такая топология позволяет повысить отказоустойчивость: при обрыве линии в одной точке связь сохраняется за счет альтернативного пути. Это обеспечивает непрерывную работу системы даже при повреждении кабеля.

Поиск устройств в ПО ControlGate Search

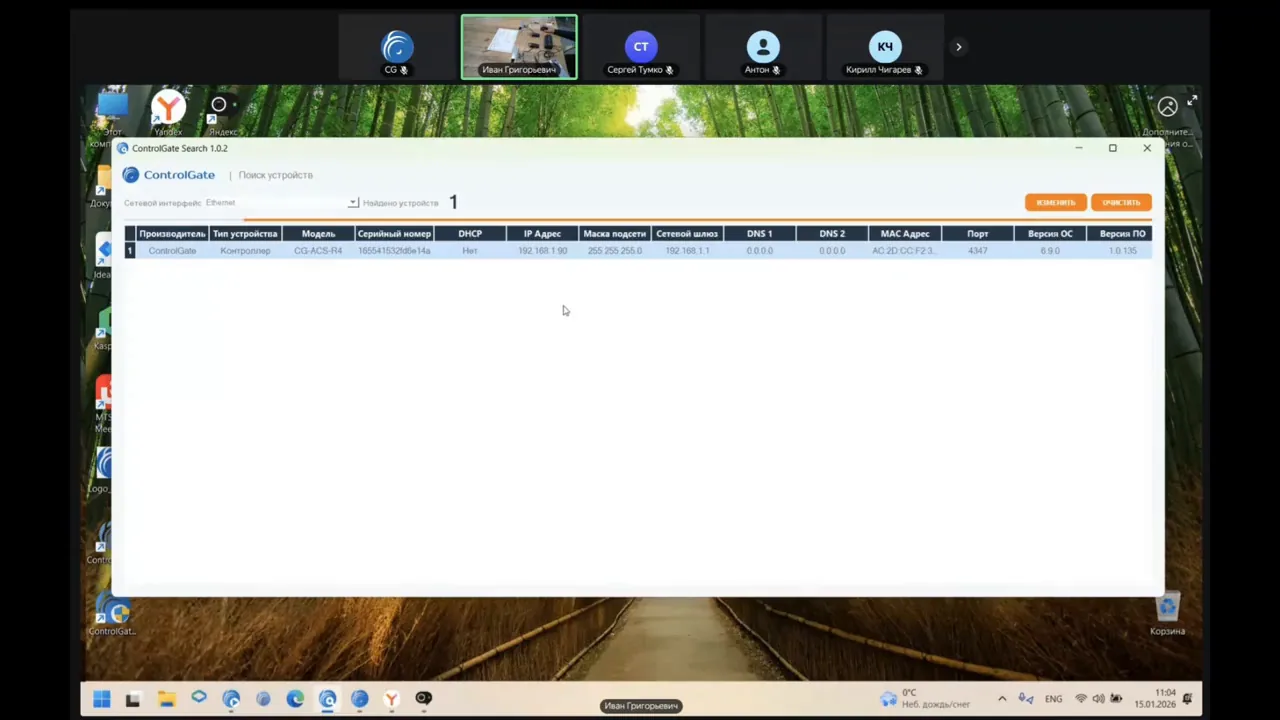

Для обнаружения контроллера в сети используется программа ControlGate Search. Она аналогична инструменту Loophole (требуется уточнение) и позволяет сканировать сеть для поиска подключенных устройств. После запуска программа отображает список найденных контроллеров с их текущими сетевыми параметрами.

С помощью ControlGate Search можно изменить IP-адрес контроллера, а также включить или отключить DHCP. Это необходимо для настройки сети: например, при использовании статического адреса или при интеграции в существующую инфраструктуру. Изменение параметров выполняется в интерфейсе программы.

После изменения IP-адреса или настроек DHCP контроллер автоматически перезагружается. Это необходимо для применения новых параметров. В течение нескольких секунд устройство становится доступным по новому адресу, после чего можно продолжить настройку системы.

Настройка интерфейсов и колец

Контроллер оснащён четырьмя интерфейсами RS-485, которые могут быть организованы в кольцевые топологии для повышения отказоустойчивости. По умолчанию интерфейсы 3 и 4 уже объединены в кольцо, что обеспечивает резервирование канала связи. При необходимости можно создать второе кольцо, используя интерфейсы 1 и 2, что позволит разделить трафик или обеспечить дополнительную избыточность.

При настройке колец важно учитывать, что главный интерфейс располагается слева, а второстепенный — справа. Все параметры конфигурации (такие как скорость, чётность и т.д.) наследуются от главного интерфейса, поэтому настройка второстепенного не требуется. Это упрощает процесс конфигурирования и снижает риск ошибок, связанных с несогласованностью параметров.

Поиск и назначение адресов устройствам

Для обнаружения устройств в сети предусмотрено два режима поиска: обычный и расширенный. Обычный поиск позволяет найти все устройства, которые уже имеют назначенные адреса. Расширенный поиск, в свою очередь, автоматически назначает адреса устройствам, у которых адрес установлен в значение 126 (заводская настройка по умолчанию). Это особенно полезно при первичной настройке или добавлении новых устройств в сеть.

Поиск выполняется на всех скоростях передачи данных в диапазоне от 9600 до 115200 бит/с. Это гарантирует, что устройства с различными настройками скорости будут обнаружены независимо от их конфигурации. После завершения поиска каждому устройству присваивается уникальный адрес, что позволяет в дальнейшем обращаться к ним индивидуально для настройки и мониторинга.

Определение местоположения и настройка устройств

Световое опознавание позволяет точно определить, какой замок или считыватель находится по конкретному адресу. Это необходимо для правильной привязки устройств к физическим точкам доступа. В ходе настройки замки были назначены проходам 1 и 2, а считыватели настроены на вход и выход соответственно.

Для корректной работы системы контроля доступа была произведена инверсия сигнала для входов и выходов. Это обеспечивает правильную логику срабатывания устройств при проходе через двери. Таким образом, каждое устройство теперь однозначно идентифицировано и настроено в соответствии с его функциональным назначением.

Проверка отказоустойчивости и тестирование

Для проверки отказоустойчивости системы было выполнено отключение JB2. В результате устройства автоматически перешли на резервный интерфейс, при этом они подсветились оранжевым цветом, что сигнализирует о работе в резервном режиме. После восстановления соединения все устройства вернулись на основной интерфейс, что подтверждает корректность механизма переключения.

В программе высвещения был добавлен контроллер, настроена автосинхронизация, добавлены пользователи и проверено открытие замков. Эти действия позволили убедиться в работоспособности всей системы в штатном режиме и после сбоев, а также подтвердили правильность конфигурации и готовность к эксплуатации.

Практика

Чек-лист по материалу

• Подключить устройства через распределительные коробки с самозажимными контактами.
• Объединить интерфейсы в кольцо для отказоустойчивости.
• Использовать ControlGate Search для поиска контроллера и изменения адреса.
• Настроить кольцевые интерфейсы в параметрах устройств.
• Выполнить поиск устройств (обычный или расширенный) для автоматического назначения адресов.
• Использовать световое опознавание для определения местоположения замков и считывателей.
• Назначить замки и считыватели соответствующим проходам.
• Настроить инверсию сигналов для входов и выходов.
• Проверить работу системы при отключении одной из линий.
• Добавить контроллер в программу высвещения и настроить автосинхронизацию.
• Добавить пользователей и проверить открытие замков.

Справка

Термины из видео

OSDP

Открытый протокол обмена данными между считывателями и контроллером СКУД.

СКУД

Система контроля и управления доступом.

JB (распределительная коробка)

Коробка для соединения кабелей и устройств.

Самозажимные контакты

Тип контактов, обеспечивающих надежное соединение без дополнительной затяжки.

Кольцевой интерфейс

Топология сети RS-485, при которой устройства соединяются в кольцо для повышения отказоустойчивости.

ControlGate Search

Программа для поиска и настройки устройств ControlGate.

Световое опознавание

Функция, позволяющая идентифицировать устройство по миганию светодиода.

Инверсия сигнала

Изменение логики сигнала на противоположную (например, для нормально замкнутых/разомкнутых контактов).

Точка прохода

Логический объект, объединяющий считыватели, замки и другие устройства для управления доступом.

Автосинхронизация

Режим, при котором контроллер автоматически синхронизирует данные с сервером.
