Обжим наконечников: подключение электрических кабелей к розеткам и вилкам

Подготовка инструментов и материалов

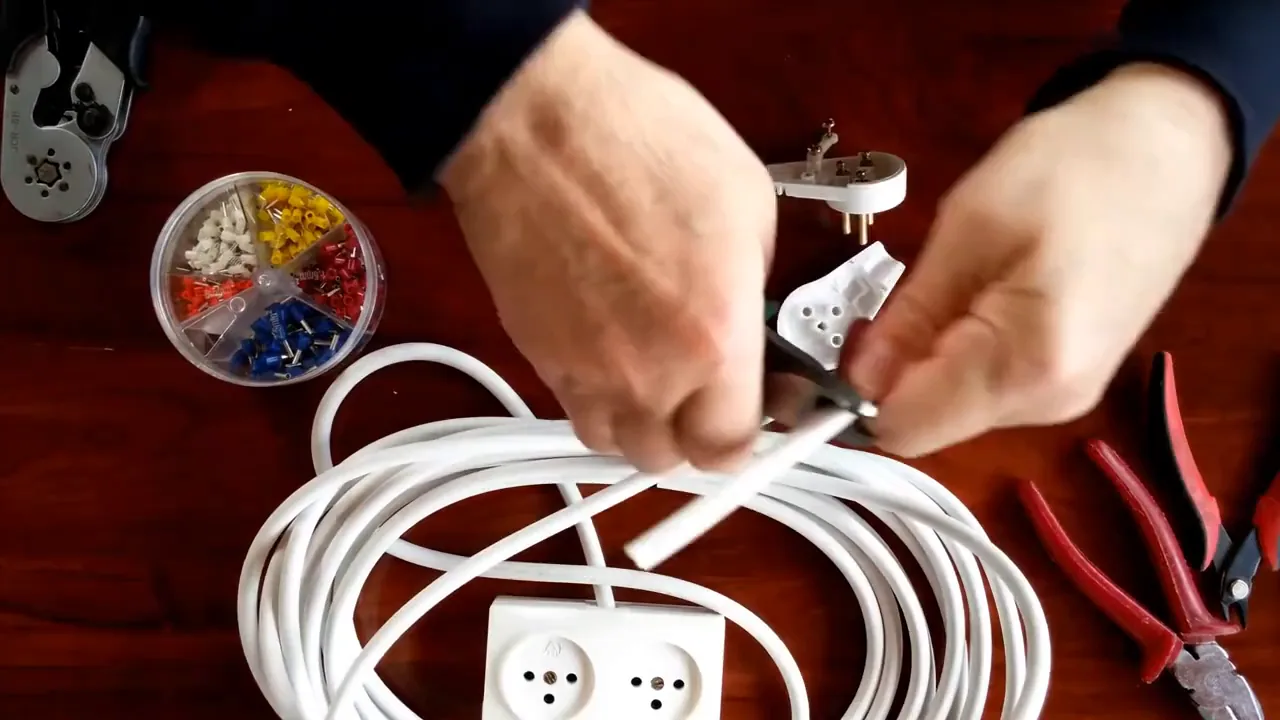

Для выполнения работы потребуются следующие инструменты: крестовидная отвёртка, обычная отвёртка, индикаторная отвёртка, бокорезы, нож, набор наконечников и инструмент для обжима наконечников. Наличие всех необходимых инструментов обеспечит эффективное и безопасное выполнение работ.

Перед началом работы следует проверить состояние инструментов — они должны быть исправны и пригодны для использования. Это позволит избежать возможных проблем в процессе работы и обеспечит высокое качество выполнения задач. Необходимо убедиться, что отвёртки имеют надёжное крепление рабочих частей, бокорезы хорошо смыкаются и режут без заеданий, а инструмент для обжима наконечников находится в рабочем состоянии и обеспечивает равномерное давление.

Зачистка и подготовка проводов

Первым этапом работы является зачистка проводов. Необходимо зачистить три провода: фазу, нейтраль и заземление. Зачистка проводов — важный этап, который обеспечивает надёжный контакт и безопасность электрической цепи.

Для зачистки проводов используются бокорезы. Процесс зачистки заключается в следующем: необходимо нажать на бокорезы и прокрутить их вокруг провода. Это позволит аккуратно снять изоляцию, не повредив сам провод. После зачистки следует визуально проверить провода на отсутствие повреждений жил и убедиться, что изоляция удалена на необходимую длину.

Объяснение необходимости использования наконечников

Наконечники играют ключевую роль в обеспечении качественного и безопасного соединения многожильных проводов. Без их использования существует риск повреждения жил провода при монтаже.

Когда винт закручивается в многожильный провод без наконечника, он может разрезать или деформировать отдельные жилы. Это приводит к ухудшению электрического контакта и повышает вероятность возникновения неисправностей и аварийных ситуаций.

Использование наконечников позволяет создать надёжное и стабильное соединение. Они обеспечивают равномерное распределение нагрузки от винта по всей площади контакта, что предотвращает повреждение жил и гарантирует долговечность соединения. Наконечники также упрощают процесс монтажа и обеспечивают стандартизацию соединений.

Процесс обжима наконечников

Обжим наконечников — это технологически важный процесс, который требует аккуратности и использования специального инструмента. Сначала необходимо тщательно скрутить жилы провода, чтобы они образовали единое целое. Скрутка должна быть плотной, без торчащих отдельных жил.

После подготовки провода на него надевается наконечник. Важно убедиться, что наконечник правильно подобран по размеру и плотно прилегает к проводу. Затем с помощью обжимного инструмента наконечник сдавливается вокруг скрученных жил. Важно обеспечить равномерное давление по всей окружности наконечника, чтобы избежать перекоса и неравномерного обжатия.

Правильно обжатый наконечник должен надёжно держаться на проводе и не сниматься с него. Это гарантирует, что соединение будет устойчивым и не потеряет своих свойств в процессе эксплуатации. После обжима следует визуально проверить качество соединения и убедиться в отсутствии люфта наконечника на проводе.

Подключение кабеля к розетке и вилке

При подключении кабеля к розетке необходимо внимательно отнестись к цветовой маркировке проводов. Каждый цвет провода соответствует определённому назначению: фаза, ноль и заземление. Правильное соответствие цветов предотвращает риск короткого замыкания и поражения электрическим током.

Во время монтажа важно аккуратно закручивать винты, фиксирующие провода. Необходимо добиться надёжного контакта, но избегать чрезмерного усилия, чтобы не сорвать резьбу или не повредить крепёжные элементы. Неправильная фиксация может привести к нестабильной работе электрической цепи и повышенному риску возникновения неисправностей. Следует проверять каждый винт после закручивания, чтобы убедиться в надёжности фиксации провода.

Особое внимание следует уделить правильному определению фазы и нуля. Перепутывание этих проводников может стать причиной неисправности электроприборов или создать опасную ситуацию. Перед началом работы рекомендуется воспользоваться индикаторной отвёрткой или мультиметром для точного определения расположения фазного и нулевого проводов. После подключения необходимо ещё раз проверить правильность соединения и убедиться в отсутствии оголённых участков провода.

Практика

Чек-лист по материалу

• Подготовить все необходимые инструменты и материалы.
• Зачистить кабель и провода.
• Скрутить жилы каждого провода.
• Надеть наконечники на скрученные жилы.
• Обжать наконечники специальным инструментом.
• Подключить кабель к розетке или вилке, соблюдая цветовую маркировку и аккуратно закручивая винты.

Справка

Термины из видео

Обжим наконечников

Процесс механического соединения проводов с помощью наконечников без воздействия высоких температур, обеспечивающий надёжную коммутацию.

Многожильный провод

Провод, состоящий из нескольких тонких жил, которые могут быть повреждены при неправильном подключении.

Цветовая маркировка проводов

Система обозначения назначения проводов с помощью цвета (например, коричневый — фаза, голубой — нейтраль, жёлто-зелёный — заземление).
