Обзор 16-канальных IP-видеорегистраторов BEWARD RK1116 и RK1116-P

Общие характеристики регистраторов BEWARD RK1116 и RK1116-P

Компания BEWARD представила 16-канальные IP-видеорегистраторы серии RK: модели RK1116 и RK1116-P. Они позволяют записывать видео с 16 IP-камер с разрешением до 12 Мп. Суммарный входящий поток со всех подключенных камер может достигать 112 Мбит/с.

Аппаратные интерфейсы и подключения

На передней панели регистраторов размещен первый USB-разъем, еще один USB-разъем есть на задней панели. На задней панели также размещены разъемы для подключения питания, аудиовход и выход, тревожные входы и выход, разъем для подключения дополнительного SATA-диска для расширения архива и разъемы для подключения монитора.

Для записи архива к регистратору через SATA-интерфейс подключается накопитель объемом до 16 ТБ.

Особенности модели RK1116-P: PoE-коммутатор

RK1116-P отличается тем, что дополнительно оснащен 16-ю 100-мегабитными портами с поддержкой питания камер по технологии PoE. Бюджет PoE составляет 156 Вт.

Существует режим увеличенной передачи PoE: в этом режиме скорость портов падает до 10 Мбит/с, но дальность передачи достигает 200 метров. Потребляемая мощность PoE отображается в интерфейсе устройства.

Управление и просмотр в реальном времени

Управлять регистраторами можно, подключив монитор, или с компьютера через веб-интерфейс. Пользователь может в режиме реального времени просматривать одновременное изображение с 16 IP-камер и управлять этими IP-камерами. Также возможна настройка и управление предустановками ПТЗ.

При срабатывании детекции пользователь увидит панель тревог с возможностью сразу перейти к записи детектированного события.

Работа с архивом

Регистраторы новой линейки RK поддерживают несколько разных способов работы с архивом. Возможен поиск по дате и времени с перемещением по временной шкале. Поиск по событиям, таким как срабатывание тревожного входа или детекция движения, с перемещением по превью записанных событий.

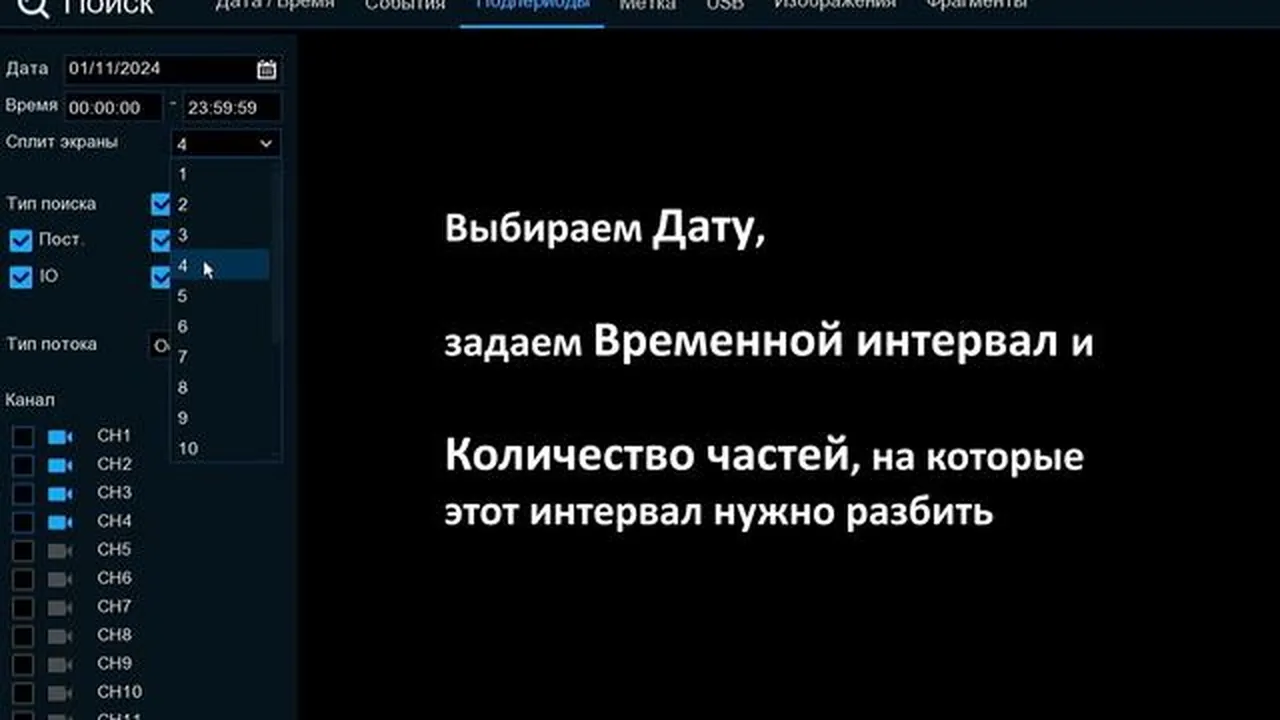

Под периоды позволяют задать фрагмент записи одного канала, например сутки или несколько часов, и разбить этот фрагмент на несколько равных по времени частей от 1 до 10, с последующим одновременным просмотром этих частей, что позволит быстрее отсмотреть весь фрагмент и найти интересующее событие.

Возможно воспроизведение из архива важных сцен по меткам, которые пользователь сделал ранее во время онлайн-просмотра или просмотра архива. Вкладка изображения позволяет посмотреть список изображений, которые были сделаны пользователем вручную или сделаны камерой с определенной периодичностью в соответствии с ее настройкой.

Фрагменты позволяют выбрать канал, месяц и день записи. Каждый день записи будет представлен как 24 видео, соответствующих 24 часам этого дня, а каждый час — как 60 минут этого часа. Таким образом можно тоже быстро и удобно найти необходимое событие в архиве.

Мобильный доступ и уведомления

P2P-технология позволяет подключиться к регистратору с мобильного устройства. Для этого достаточно считать QR-код с коробки, с самого регистратора или в интерфейсе подключенного устройства. И через бесплатное приложение в реальном времени просматривать до четырех каналов одновременно. Здесь же доступен просмотр архива. Можно 16-кратно ускорять или замедлять просмотр, делать снимки во время просмотра, чтобы потом возвратиться к этим изображениям.

На телефон также может прийти уведомление о событии, например о сработавшей детекции движения. Пользователь перейдет прямиком в архив и просмотрит запись данного события. Также по тревоге регистратор можно настроить на реальное действие, например включить свет при срабатывании детектора движения.

Практика

Чек-лист по материалу

• Убедитесь, что модель регистратора соответствует требованиям: RK1116 или RK1116-P (с PoE).
• Проверьте поддержку камер с разрешением до 12 Мп и суммарный входящий поток до 112 Мбит/с.
• Для модели RK1116-P учтите бюджет PoE 156 Вт и возможность режима увеличенной дальности до 200 м (скорость 10 Мбит/с).
• Подключите монитор через VGA/HDMI или настройте доступ через веб-интерфейс.
• Установите SATA-диск объемом до 16 ТБ для записи архива.
• Настройте P2P для мобильного доступа, отсканировав QR-код.
• Настройте уведомления о событиях и автоматические действия по тревоге (например, включение света).

Справка

Термины из видео

IP-видеорегистратор

Устройство для записи видео с IP-камер, управления ими и работы с архивом.

PoE

Технология передачи питания и данных по одному Ethernet-кабелю.

Бюджет PoE

Максимальная суммарная мощность, которую может выдать PoE-коммутатор для питания подключенных устройств.

P2P

Технология прямого подключения к регистратору с мобильного устройства через интернет без сложной настройки сети.

SATA

Интерфейс для подключения жестких дисков; используется для расширения архива записей.

ПТЗ

Поворотное устройство (PTZ), позволяет управлять положением камеры и предустановками.

Детекция движения

Функция обнаружения движения в кадре, которая может вызывать тревожные события.

Под периоды

Режим разбиения фрагмента записи одного канала на несколько равных частей для одновременного просмотра.
