Обзор 16-канальных IP-видеорегистраторов BEWARD RK2216 и RK2216-P

Общие сведения о регистраторах

Компания «Амбивард» представляет новые 16-канальные IP-видеорегистраторы серии RK: RK2216 и RK2216-P. Они позволяют записывать видео с 16 IP-камер с разрешением до 12 мегапикселей. Суммарный входящий поток со всех подключенных камер может достигать 256 Мбит/с.

Аппаратные интерфейсы и подключения

На передней панели регистраторов размещен первый USB-разъём. Ещё два разъёма USB есть на задней панели. На задней панели размещены разъёмы для подключения питания, аудиовход и выход, тревожные входы и выход, разъём для подключения дополнительного SATA-диска для расширения архива, два гигабитных сетевых интерфейса и разъёмы для подключения мониторов. Возможно подключить два монитора с независимым изображением.

Особенности модели RK2216-P (PoE)

RK2216-P отличается тем, что оснащён 16-ю 100-мегабитными портами с поддержкой питания камер по технологии PoE. Бюджет PoE составляет 220 Вт. Существует режим увеличенной передачи PoE: скорость портов падает до 10 Мбит/с, но дальность передачи достигает 200 метров. Потребляемая мощность PoE отображается в интерфейсе устройства.

Управление и мониторинг

Для управления регистраторами их можно подключить к монитору или управлять с компьютера через веб-интерфейс. Пользователь может в режиме реального времени просматривать одновременное изображение с 16 IP-камер и управлять этими IP-камерами. Возможна настройка и управление предустановками ПТЗ. При срабатывании детекции пользователь увидит панель тревог с возможностью сразу перейти к записи детектированного события.

Работа с архивом

Регистраторы новой линейки РК поддерживают несколько разных способов работы с архивом. Возможен поиск по дате и времени с перемещением по временной шкале. Поиск по событиям, таким как срабатывание тревожного входа или детекция движения, с перемещением по превью записанных событий.

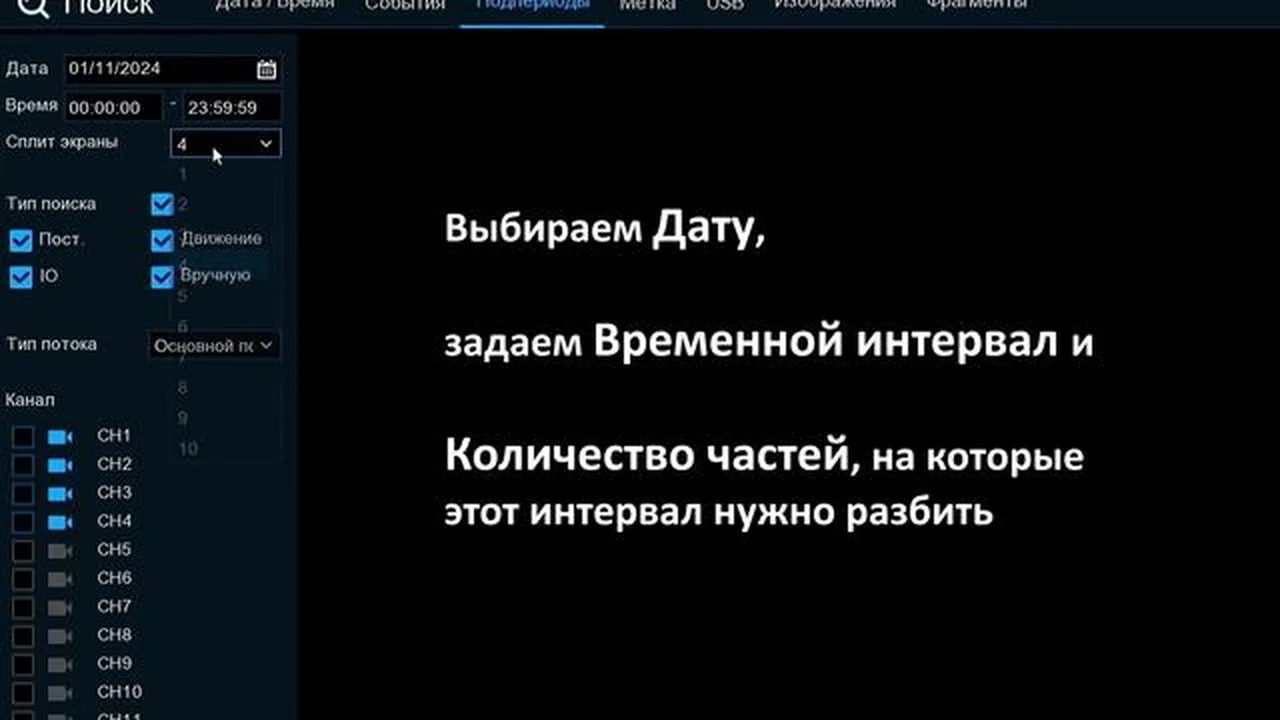

Под периоды позволяют задать фрагмент записи одного канала (например, сутки или несколько часов) и разбить этот фрагмент на несколько равных по времени частей от 1 до 10 с последующим одновременным просмотром этих частей. Возможно воспроизведение из архива важных сцен по меткам, которые пользователь сделал ранее во время онлайн просмотра или просмотра архива.

Вкладка «Изображение» позволяет посмотреть список изображений, сделанных пользователем вручную или камерой с определённой периодичностью в соответствии с её настройкой. Фрагменты позволяют выбрать канал, месяц и день записи; каждый день записи представлен как 24 видео, соответствующих 24 часам этого дня, а каждый час как 60 минут этого часа.

Хранение, P2P и мобильный доступ

Для записи архива к регистраторам через SATA интерфейс можно подключить два жёстких диска объёмом до 22 ТБ. Второй диск может быть резервным, то есть возможно зеркалирование записи.

P2P-технология позволяет подключиться к регистратору с мобильного устройства. Для этого достаточно считать QR-код с коробки или самого регистратора или в интерфейсе подключенного устройства. Через бесплатное приложение можно в реальном времени просматривать до 4 каналов одновременно, просматривать архив, ускорять или замедлять просмотр 16-кратно, делать снимки во время просмотра.

На телефон может прийти уведомление о событии, например, о сработавшей детекции движения; пользователь перейдёт прямиком в архив и просмотрит запись данного события. По тревоге регистратор можно настроить на реальное действие, например, включить свет при срабатывании детектора движения. В комплект поставки, помимо регистратора, входит блок питания и USB-мышь.

Практика

Чек-лист по материалу

• Убедитесь, что камеры поддерживают разрешение до 12 Мп и суммарный поток не превышает 256 Мбит/с.
• Для модели RK2216-P проверьте бюджет PoE (220 Вт) и при необходимости активируйте режим увеличенной передачи PoE на 200 метров.
• Подключите до двух SATA-дисков объёмом до 22 ТБ каждый; при необходимости настройте зеркалирование записи.
• Настройте управление через монитор, веб-интерфейс или мобильное приложение с использованием P2P (сканирование QR-кода).
• Используйте функции поиска по архиву: по дате/времени, по событиям, под периоды, метки и вкладку «Изображение».
• Настройте уведомления о событиях и реакции по тревоге (например, включение света при детекции движения).

Справка

Термины из видео

IP-видеорегистратор

Устройство для записи и управления видео с IP-камер.

PoE

Технология передачи питания и данных по одному Ethernet-кабелю.

Бюджет PoE

Максимальная суммарная мощность, которую коммутатор может подать на подключённые PoE-устройства.

P2P

Технология прямого подключения к регистратору с мобильного устройства через интернет без сложной настройки сети.

SATA

Интерфейс для подключения жёстких дисков.

Зеркалирование записи

Режим, при котором данные записываются одновременно на два диска для резервирования.

ПТЗ

Поворотное устройство, управляемое предустановками (PTZ).

Детекция движения

Функция автоматического обнаружения движения в кадре.

Под периоды

Функция разбиения фрагмента записи одного канала на несколько равных частей для одновременного просмотра.

Метки

Отметки, сделанные пользователем во время просмотра для быстрого перехода к важным сценам в архиве.
