Обзор 4-канальных IP-видеорегистраторов BEWARD RK0104 и RK0104-P

Общие сведения о регистраторах

Компания BEWARD представляет 4-канальные IP-видеорегистраторы серии RK: RK0104 и RK0104-P. Они позволяют записывать видео с четырёх IP-камер с разрешением до 8 Мп. Суммарный входящий поток со всех камер – до 50 Мбит/с.

Аппаратные интерфейсы

На передней панели есть один USB-разъём. На задней панели: разъёмы питания, аудиовыход, тревожные входы и выход, разъёмы для монитора и USB.

RK0104-P дополнительно оснащён аудиовходом и четырьмя 100-мегабитными портами с поддержкой PoE.

PoE и режим увеличенной передачи

Бюджет PoE составляет 45 Вт. В режиме увеличенной передачи PoE скорость портов падает до 10 Мбит/с, но дальность достигает 200 метров. Потребляемая мощность PoE отображается в интерфейсе устройства.

Управление и просмотр

Управление возможно через монитор или с компьютера через веб-интерфейс. В реальном времени можно просматривать изображение с четырёх IP-камер и управлять ими. Доступна настройка и управление предустановками PTZ.

При срабатывании детекции появляется панель тревог с возможностью перехода к записи события.

Работа с архивом

Поддерживаются разные способы работы с архивом. Поиск по дате и времени с перемещением по временной шкале. Поиск по событиям (тревожный вход, детекция движения) с перемещением по превью записанных событий.

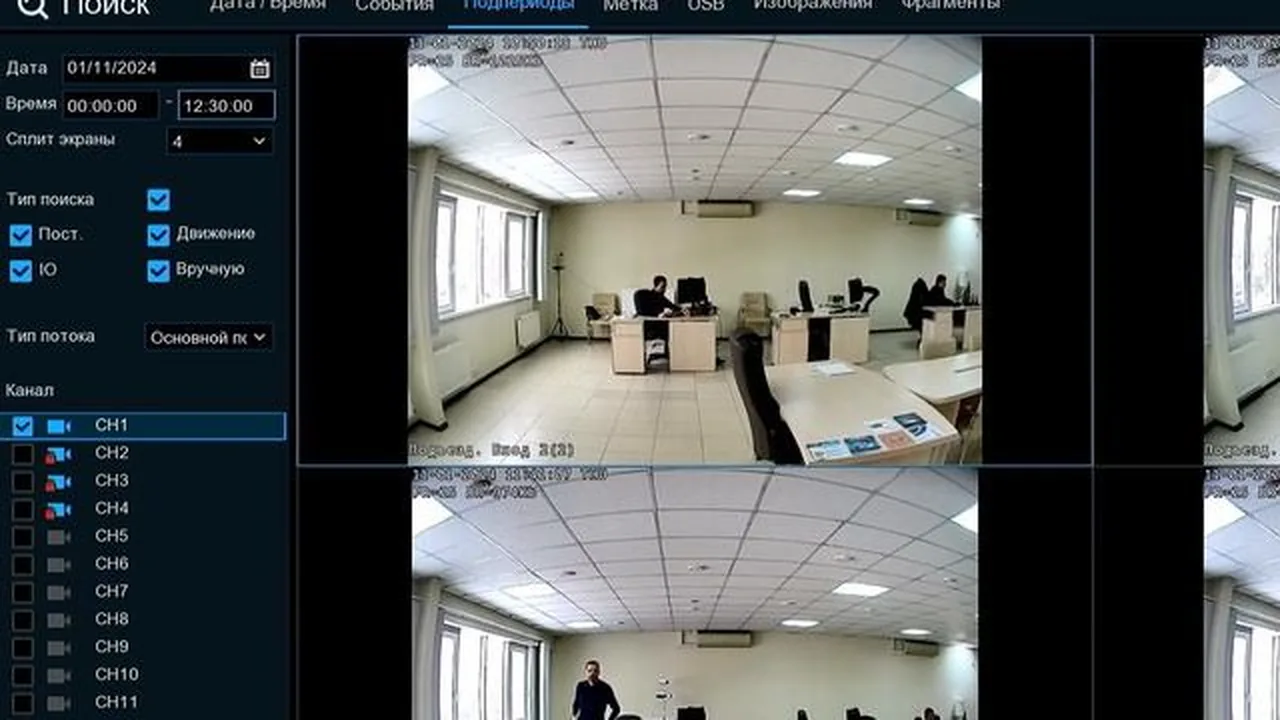

Подпериоды позволяют задать фрагмент записи одного канала (например, сутки или несколько часов) и разбить его на 1–10 равных частей для одновременного просмотра. Воспроизведение важных сцен по меткам, сделанным во время онлайн-просмотра или просмотра архива.

Вкладка изображения показывает список изображений, сделанных вручную или камерой с определённой периодичностью. Фрагменты позволяют выбрать канал, месяц и день записи; каждый день представлен как 24 видео (по часам), каждый час – как 60 минут.

Хранение, P2P и комплектация

Для записи архива через SATA-интерфейс подключается накопитель объёмом до 16 ТБ. P2P-технология позволяет подключиться к регистратору с мобильного устройства, считав QR-код с коробки или из интерфейса.

Через бесплатное приложение можно просматривать до четырёх каналов одновременно, работать с архивом, ускорять/замедлять просмотр до 16 раз, делать снимки. На телефон могут приходить уведомления о событиях (например, детекция движения) с переходом в архив.

По тревоге можно настроить реальное действие, например, включить свет при срабатывании детектора движения. В комплект поставки входят блок питания и USB-мышь.

Практика

Чек-лист по материалу

• Убедитесь, что камеры поддерживают разрешение до 8 Мп и суммарный поток не превышает 50 Мбит/с.
• Для модели RK0104-P проверьте бюджет PoE (45 Вт) и при необходимости активируйте режим увеличенной передачи до 200 м.
• Подключите SATA-накопитель объёмом до 16 ТБ для записи архива.
• Настройте управление через монитор (VGA/HDMI) или веб-интерфейс.
• Используйте P2P для удалённого доступа с мобильного устройства через QR-код.
• Настройте уведомления о событиях и автоматические действия по тревоге.

Справка

Термины из видео

IP-видеорегистратор

Устройство для записи и управления видео с IP-камер.

PoE

Технология передачи питания и данных по одному Ethernet-кабелю.

Бюджет PoE

Максимальная суммарная мощность, которую может выдать PoE-коммутатор для питания подключённых устройств.

P2P

Технология прямого подключения к устройству через интернет без сложной настройки сети, часто с использованием QR-кода.

SATA

Интерфейс для подключения накопителей (жёстких дисков) к регистратору.

PTZ

Поворотные IP-камеры с функциями панорамирования, наклона и зума.

Детекция движения

Функция обнаружения движения в кадре, которая может вызывать запись или тревогу.

Подпериоды

Режим разбиения фрагмента записи одного канала на несколько равных частей для одновременного просмотра.
