Обзор 8-канальных IP-видеорегистраторов BEWARD RK0108 и RK0108-P

Общие характеристики регистраторов RK0108 и RK0108-P

Компания BEWARD представляет 8-канальные IP-видеорегистраторы серии RK: RK0108 и RK0108-P. Они позволяют записывать видео с 8 IP-камер с разрешением до 8 мегапикселей. Суммарный входящий поток со всех подключенных камер может достигать 76 мегабит в секунду.

Регистраторы поддерживают форматы кодирования H.265 и H.264. Для управления можно подключить VGA или HDMI-монитор. Также доступен plugin-free веб-интерфейс и P2P клиент.

Аппаратные интерфейсы и питание

На передней панели регистраторов размещен первый USB-разъем. На задней панели устройства еще один разъем USB, а также разъемы для подключения питания, аудио вход и выход, тревожные входы и выход, и разъемы для подключения монитора.

Для записи архива к регистратору через SATA-интерфейс подключается накопитель объемом до 16 ТБ. В комплект поставки, помимо регистратора, входит блок питания и USB-мышь.

Особенности модели RK0108-P: PoE

RK0108-P отличается тем, что оснащен 8-ю 100-мегабитными портами с поддержкой питания камер по технологии PoE. Бюджет PoE составляет 83 ватта. Причем существует режим увеличенной передачи PoE. В этом режиме скорость портов падает до 10 мегабит в секунду, но дальность передачи достигает 200 метров. Потребляемая мощность PoE отображается в интерфейсе устройства.

Управление и просмотр в реальном времени

Чтобы управлять регистраторами, их можно подключить к монитору или же управлять с компьютера через веб-интерфейс. Пользователь может в режиме реального времени не только просматривать одновременное изображение с четырех IP-камер, но и управлять этими IP-камерами. Также возможна настройка и управление предустановками ПТЗ.

При срабатывании детекции пользователь увидит панель тревог с возможностью сразу перейти к записи детектированного события.

Работа с архивом

Регистраторы новой линейки RK поддерживают несколько разных способов работы с архивом. Возможен поиск по дате и времени с перемещением по временной шкале. Поиск по событиям, таким как, например, срабатывание тревожного входа или детекция движения, с перемещением по превью записанных событий.

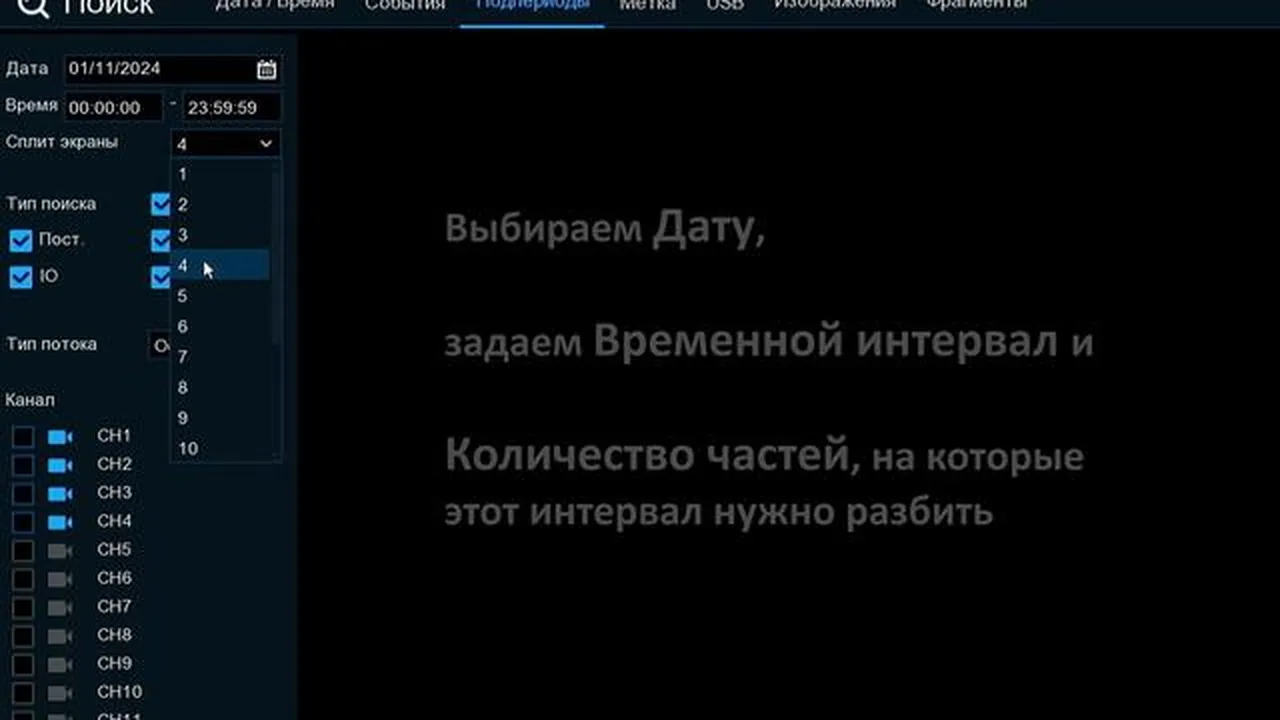

Подпериоды позволяют задать фрагмент записи одного канала, например сутки или несколько часов, и разбить этот фрагмент на несколько равных по времени частей от одной до десяти. С последующим одновременным просмотром этих частей, что позволит быстрее отсмотреть весь фрагмент и найти интересующее событие.

Возможно воспроизведение из архива важных сцен по меткам, которые пользователь сделал ранее во время онлайн-просмотра или просмотра архива. Вкладка изображения позволяет посмотреть список изображений, которые были сделаны пользователем вручную или сделаны камерой с определенной периодичностью в соответствии с ее настройкой. Фрагменты позволяют выбрать канал, месяц и день записи. Каждый день записи будет представлен как 24 видео, соответствующих 24 часам этого дня, а каждый час как 60 минут этого часа. Таким образом можно тоже быстро и удобно найти необходимое событие в архиве.

P2P и мобильный доступ

P2P-технология позволяет подключиться к регистратору с мобильного устройства. Для этого достаточно считать QR-код с коробки, с самого регистратора или в интерфейсе подключенного устройства. И через бесплатное приложение в реальном времени просматривать до четырех каналов одновременно. Здесь же доступен просмотр архива. Можно 16-кратно ускорять или замедлять просмотр, делать снимки во время просмотра, чтобы потом возвратиться к этим изображениям.

На телефон также может прийти уведомление о событии, например, о сработавшей детекции движения. Пользователь перейдет сразу в архив и просмотрит запись данного события. Также по тревоге регистратор можно настроить на реальное действие, например включить свет при срабатывании детектора движения.

Практика

Чек-лист по материалу

• Проверить поддержку 8 IP-камер и разрешение до 8 Мп.
• Убедиться в наличии PoE-коммутатора (для RK0108-P) и его бюджете 83 Вт.
• Настроить режим увеличенной передачи PoE при необходимости дальности 200 м.
• Подключить монитор через VGA/HDMI или использовать веб-интерфейс.
• Установить SATA-диск до 16 ТБ для архива.
• Настроить поиск по дате/времени, событиям, подпериодам и меткам.
• Активировать P2P и считать QR-код для мобильного доступа.
• Настроить уведомления и действия по тревоге.

Справка

Термины из видео

IP-видеорегистратор

Устройство для записи видео с IP-камер по сети.

PoE

Технология передачи питания и данных по одному Ethernet-кабелю.

Бюджет PoE

Максимальная суммарная мощность, которую может выдать PoE-коммутатор для питания подключенных устройств.

P2P

Технология прямого подключения к устройству через интернет без сложной настройки сети, часто с использованием QR-кода.

Подпериоды

Функция разбиения фрагмента записи одного канала на несколько равных частей для одновременного просмотра.

ПТЗ

Поворотное устройство, управляемое по протоколу; предустановки позволяют быстро наводить камеру в заданные позиции.
