Обзор контроллера доступа Brivo ACS300: функции, компоненты и настройки переключателей

Обзор серии Brivo ACS300

Серия Brivo ACS300 состоит из трех частей: часть 1 — обзор и ключевые функции, часть 2 — монтаж и установка, часть 3 — программирование и тестирование. Такое разделение позволяет последовательно изучить контроллер: сначала ознакомиться с его возможностями, затем перейти к физической установке и, наконец, к настройке и проверке работоспособности.

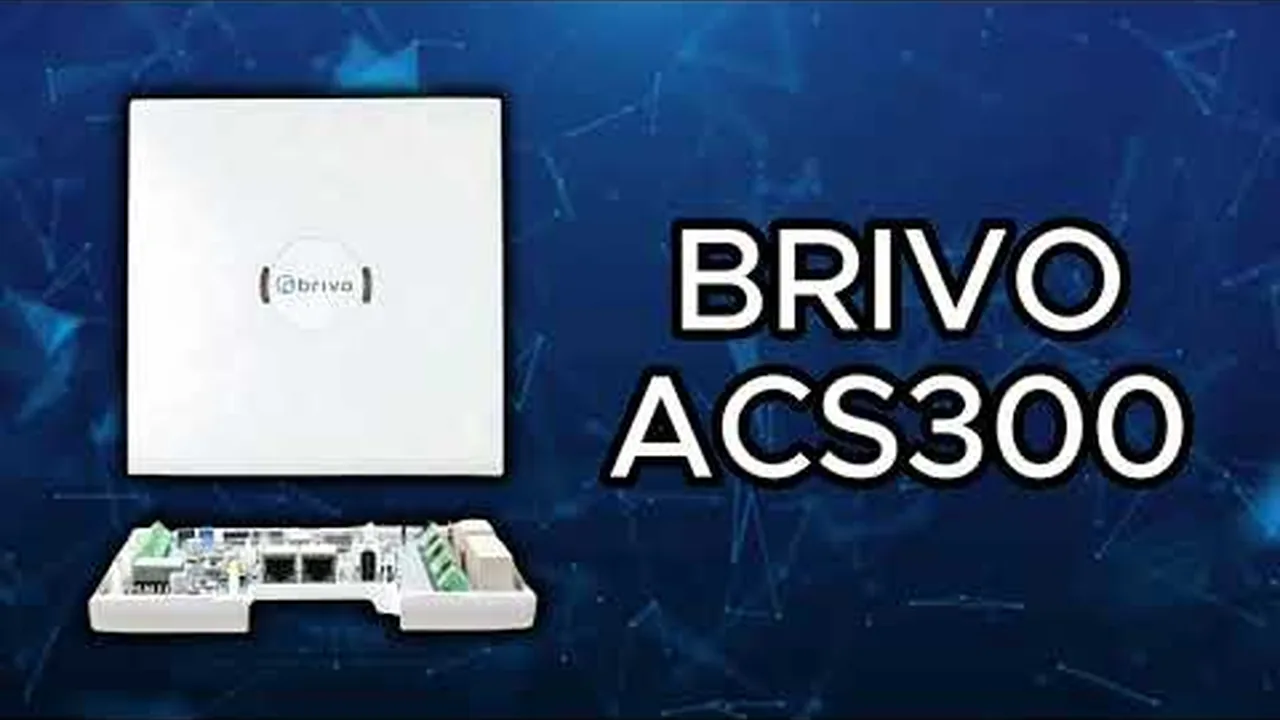

ACS300 — компактный и мощный контроллер доступа, предназначенный для скорости, гибкости и безопасных интеграций. Его компактность не снижает функциональности, а мощь обеспечивает быструю обработку данных и интеграцию с различными системами безопасности.

Ключевые функции и характеристики

Контроллер поддерживает до двух проводных считывателей (Wiegand или OSDP), что позволяет использовать различные типы карт и устройств. Для гибких конфигураций предусмотрены 8 входов и 6 выходов, что дает возможность подключать датчики, кнопки и управлять замками.

Питание осуществляется через PoE+ или 12VDC, что упрощает установку в разных условиях. Поддерживаются Ethernet, Wi-Fi и сотовая связь, обеспечивая надежное подключение к сети. Буферизация до 60 000 офлайн-событий и хранение до 250 000 учетных данных гарантируют работу при потере связи.

Кроме того, контроллер поддерживает до 30 беспроводных замков Brivo, что расширяет зону контроля доступа без дополнительной проводки.

Компоненты ACS300

Контроллер ACS300 оснащён разъёмом для антенны Wi-Fi, которая предустановлена. Для настройки и управления используются переключатели SW2, а также переключатель терминации RS485. Устройство поддерживает подключение считывателей: один считыватель OSDP RS485, один считыватель Wiegand (считыватель 1) и второй считыватель Wiegand (считыватель 2).

Питание контроллера осуществляется от внешнего источника 12В, также имеется заземляющий винт и разъём LAN PoE. Для администрирования предусмотрен административный интерфейс и разъём USB. Кроме того, есть разъём для сотового модуля Brivo и обновления прошивки в офлайн-режиме.

Для подключения исполнительных устройств и датчиков служат реле D1 OX, реле 2 D12 OX, входы D1 O, реле 1 D1, выход замка D1, D1 Rex и DPS, а также переключатель влажного/сухого режима D1.

Настройки переключателей

Переключатель SW21 отвечает за тампер: когда он включён, контроллер обнаруживает вскрытие корпуса; когда выключен — обнаружение отключается. Переключатель SW24 управляет Wi-Fi: выключенное состояние означает, что Wi-Fi включён, а включённое — что Wi-Fi отключён.

Переключатель SW26 предназначен для сброса прошивки и используется только по указанию техподдержки Brivo. Переключатель SW5 относится к RS485: его необходимо включить при использовании протокола OSDP через RS485.

Переключатели SW8 и SW9 задают влажный или сухой режим. Влажный режим устанавливается, когда замок питается от ACS300 (12В, 350 мА). Сухой режим выбирается при питании от внешнего источника до 28В, 6А.

Рекомендации и предупреждения

Перед включением питания необходимо перепроверить настройки переключателей во избежание проблем с конфигурацией. Это критически важный шаг, так как неправильные настройки могут привести к некорректной работе системы или повреждению оборудования. Убедитесь, что все переключатели установлены в соответствии с требуемой конфигурацией, и только после этого подавайте питание.

Видео предназначено только для образовательных и демонстрационных целей. При установке и подключении систем ACS6000 и ACS6100 следует следовать официальной документации Brivo и правилам безопасности. Не используйте видео как единственный источник инструкций, так как оно не заменяет официальные руководства и может не учитывать все нюансы конкретной установки.

Таким образом, перед началом работы с системами ACS6000 и ACS6100 обязательно ознакомьтесь с официальной документацией Brivo и соблюдайте все правила безопасности. Только после этого можно приступать к настройке и подключению, предварительно перепроверив настройки переключателей перед включением питания.

Практика

Чек-лист по материалу

• Проверьте настройки переключателей перед подачей питания.
• Убедитесь, что тампер (SW21) настроен в соответствии с требованиями.
• Проверьте настройку Wi-Fi (SW24): выключен — Wi-Fi включен, включен — Wi-Fi отключен.
• Используйте сброс прошивки (SW26) только по инструкции техподдержки Brivo.
• Включите терминацию RS485 (SW5) при использовании OSDP через RS485.
• Установите переключатели SW8 и SW9 в правильное положение (влажный/сухой) в зависимости от источника питания замка.

Справка

Термины из видео

Wiegand

Протокол связи для считывателей карт доступа, поддерживаемый ACS300.

OSDP

Открытый протокол связи для устройств доступа, поддерживаемый ACS300 через RS485.

PoE+

Технология питания через Ethernet, обеспечивающая питание устройства по сетевому кабелю.

Тампер

Датчик вскрытия корпуса устройства, обнаруживающий несанкционированное открытие.

RS485

Стандарт последовательной связи, используемый для подключения считывателей OSDP.

Влажный/сухой контакт

Режим выхода замка: 'влажный' — питание от ACS300, 'сухой' — питание от внешнего источника.
