Обзор программы nanoCAD BIM СКС для проектирования структурированных кабельных систем

Общее описание и поддержка подсистем

nanoCAD BIM СКС предназначен для автоматизированного проектирования структурированных кабельных систем промышленных и гражданских объектов. Согласно ГОСТ 53246-2008, представлены подсистемы: горизонтальная, магистральная, рабочего места и коммутационного оборудования.

Программа работает с DWG-подложками и IFC-подложками, для IFC можно настраивать видимость и графику для классов.

Настройка и размещение рабочих мест

Можно настраивать неограниченное количество конфигураций рабочих мест с указанием состава, маркировки и портов. Шаблон маркировки редактируется.

Вставка рабочих мест возможна вручную (с предварительной установкой розеток), через мастер рабочих мест или автоматически равномерно по помещению или вдоль длинной стены. При автоматической вставке конфигурация берется из настроек помещения, где указана площадь на одно рабочее место.

Компоновка телекоммуникационных шкафов

Шкафы можно компоновать вручную, добавляя патч-панели, кабельные организаторы и активное оборудование. Активное оборудование не считается, но участвует в спецификации. Автоматическая компоновка шкафов настраивается в группе подключений с указанием участвующих патч-панелей.

Подключение рабочих мест возможно вручную через мастер подключения или автоматически через электротехническую модель с распределением по всем патч-панелям шкафа. После компоновки можно создать вид шкафа спереди и сзади с автоматическими маркировками и вынести на лист для оформления документации.

Можно создавать медные и оптические панели; кабель подбирается автоматически в зависимости от количества портов (например, для 16 портов при 8-жильном кабеле подбирается два кабеля).

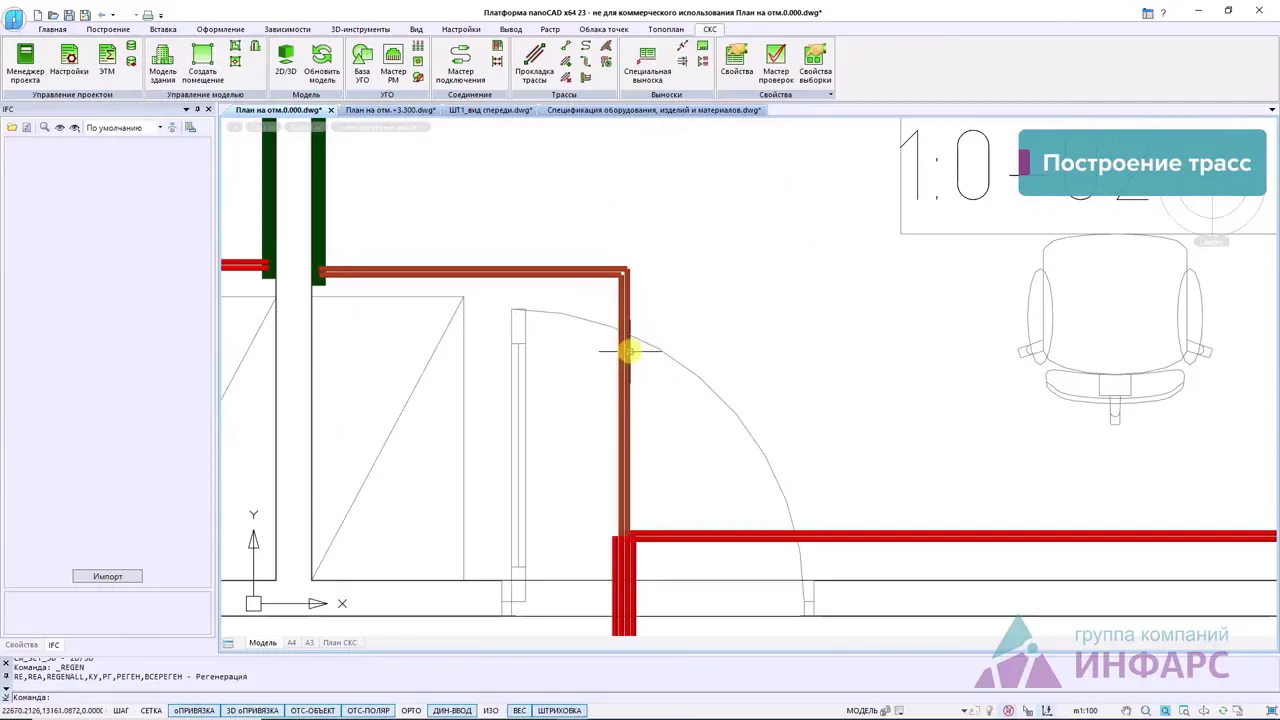

Построение трасс и кабельных каналов

nanoCAD BIM СКС позволяет строить трассы, лотки, короба и трубы. При построении автоматически прокладывается необходимое количество кабельных каналов для подключения.

Можно менять ограничение кабелей в канале: по объему или по количеству, с автоматическим пересчетом.

Выпуск документации

Автоматически выводятся экспликация помещений и условно-графические обозначения. Кабельный журнал можно выводить по телефонии, магистральным соединениям и локальным сетям в форматах CAT, XLSX и WORD.

Спецификация с оборудованием, изделиями и материалами выводится в CAT, XLSX и WORD; можно выбрать форму или подготовить свою. Штамп заполняется автоматически в соответствии с данными в свойствах проекта.

Спецификация выводится в отдельный DWG-файл с автоматической разбивкой на листы и оформляется по ГОСТ; можно добавлять немоделируемые элементы.

Мастер проверок

Мастер проверок анализирует проект и позволяет быстро вносить корректировки. Проверяются привязки баз данных: можно указать элемент на плане и посмотреть его свойства; при отсутствии привязок их можно указать и обновить.

Отслеживаются ошибки наличия подходящих объекту трасс: если трасса не подходит к рабочему месту, выдается предупреждение, и можно подвести трассу. Проверяется емкость кабельных каналов: при превышении допустимой можно проанализировать место и увеличить сечение кабельного канала.

Проверки позволяют быстро проанализировать проект и исключить ошибки при выпуске документации.

Практика

Чек-лист по материалу

• Настроить конфигурации рабочих мест с указанием состава, маркировки и портов.
• Разместить рабочие места вручную, через мастер или автоматически.
• Скомпоновать телекоммуникационные шкафы, добавив патч-панели, организаторы и активное оборудование.
• Настроить автоматическую компоновку шкафов в группе подключений.
• Подключить рабочие места к патч-панелям вручную или автоматически через электротехническую модель.
• Построить трассы, лотки, короба и трубы с автоматическим подбором кабельных каналов.
• Настроить ограничение кабелей в канале по объему или количеству.
• Выпустить экспликацию помещений, кабельные журналы и спецификации в требуемых форматах.
• Проверить проект с помощью мастера проверок и устранить ошибки.

Справка

Термины из видео

nanoCAD BIM СКС

Программный продукт для автоматизированного проектирования структурированных кабельных систем промышленных и гражданских объектов.

СКС

Структурированная кабельная система.

ГОСТ 53246-2008

Стандарт, согласно которому в nanoCAD BIM СКС представлены подсистемы: горизонтальная, магистральная, рабочего места и коммутационного оборудования.

DWG-подложка

Подложка в формате DWG, с которой работает nanoCAD BIM СКС.

IFC-подложка

Подложка в формате IFC, для которой можно настраивать видимость и графику для классов.

Конфигурация рабочего места

Набор настроек рабочего места, включающий состав, маркировку и порты.

Мастер рабочих мест

Инструмент для вставки рабочих мест, при котором выбирается конфигурация и указывается место установки.

Телекоммуникационный шкаф

Шкаф для размещения патч-панелей, кабельных организаторов и активного оборудования.

Патч-панель

Устройство для коммутации кабелей, устанавливаемое в телекоммуникационном шкафу.

Электротехническая модель

Модель, используемая для автоматического подключения рабочих мест к патч-панелям.

Мастер проверок

Инструмент для анализа проекта и выявления ошибок, таких как отсутствие привязок баз данных, неподходящие трассы, превышение емкости кабельных каналов.

Кабельный журнал

Документ, выводимый по телефонии, магистральным соединениям и локальным сетям в форматах CAT, XLSX и WORD.

Спецификация

Документ с оборудованием, изделиями и материалами, выводимый в CAT, XLSX и WORD, а также в отдельный DWG-файл с разбивкой на листы.
