Обзор видеотестера Wanglu IPC-9800MOVTADHS плюс: мультифункциональный прибор для монтажников CCTV

Введение и общее впечатление

Видеотестер был приобретён в феврале, и автор делится впечатлениями от его использования. Устройство показывает высокую эффективность для работы, предоставляя множество возможностей. Среди ключевых функций отмечаются измерение параметров, поиск неисправностей, проверка настроек, оптики и кабеля на замыкание. Эти возможности позволяют быстро диагностировать различные проблемы.

Кроме того, видеотестер оснащён выходом Wi-Fi и HDMI, имеет экран и аккумулятор ёмкостью 5400 мА. Наличие Wi-Fi и HDMI расширяет функциональность, позволяя подключаться к сетям и выводить изображение. Экран обеспечивает удобство работы, а аккумулятор такой ёмкости поддерживает длительное время автономной работы.

Комплектация

В комплект поставки входит блок питания с евровилкой, ремешок для мультиметра, кабель для теста, переходники для оптики, ремешок для тестера, а также переходники по питанию и подключению. Сам тестер способен проверять LAN и выполнять поиск кабеля. Все эти аксессуары обеспечивают расширенные возможности подключения и тестирования.

Однако мануал представлен только на английском языке, что может вызвать сложности у русскоязычных пользователей. Также в комплекте идёт флешка на 4 ГБ, но, по мнению автора, её объёма, скорее всего, не хватит, поэтому придётся докупить более ёмкий накопитель.

Разъёмы и интерфейсы

Устройство оснащено набором разъёмов для подключения и проверки различного оборудования. На верхней панели расположены разъёмы для камер, а также выход HDMI для подключения к монитору. Это позволяет подключать камеры HD, CVI, TVI, IP и выводить изображение на внешний дисплей.

На нижней панели находятся разъём питания 12 В, аудиоразъём, USB-порт для флешки и разъёмы для проверки UTP. Питание 12 В обеспечивает работу устройства, аудиоразъём позволяет подключать наушники или микрофон, USB-порт используется для подключения флеш-накопителя, а разъёмы UTP предназначены для проверки кабельных линий.

Кроме того, имеется выход HDMI, оптический дефлектор и оптическая просветная для проверки качества передачи сигнала. В комплекте предусмотрены аккумулятор ёмкостью 5000 мА, подставка и возможность подключения мультиметра. Эти элементы расширяют функциональность устройства при работе с оптическими линиями и электропитанием.

Функциональные возможности

Устройство поддерживает тестирование кабелей: поиск, TDR-тест (RG45, обрыв, сплетение), а также кабельный тестер для проверки LAN. Это позволяет выявлять неисправности в кабельных линиях и оценивать их состояние.

Реализовано PTZ управление, проверка оптики, а также HDMI вход и выход. PTZ управление даёт возможность дистанционно управлять поворотными камерами, проверка оптики помогает оценить качество оптического сигнала, а HDMI вход и выход обеспечивают подключение к монитору и передачу видеосигнала.

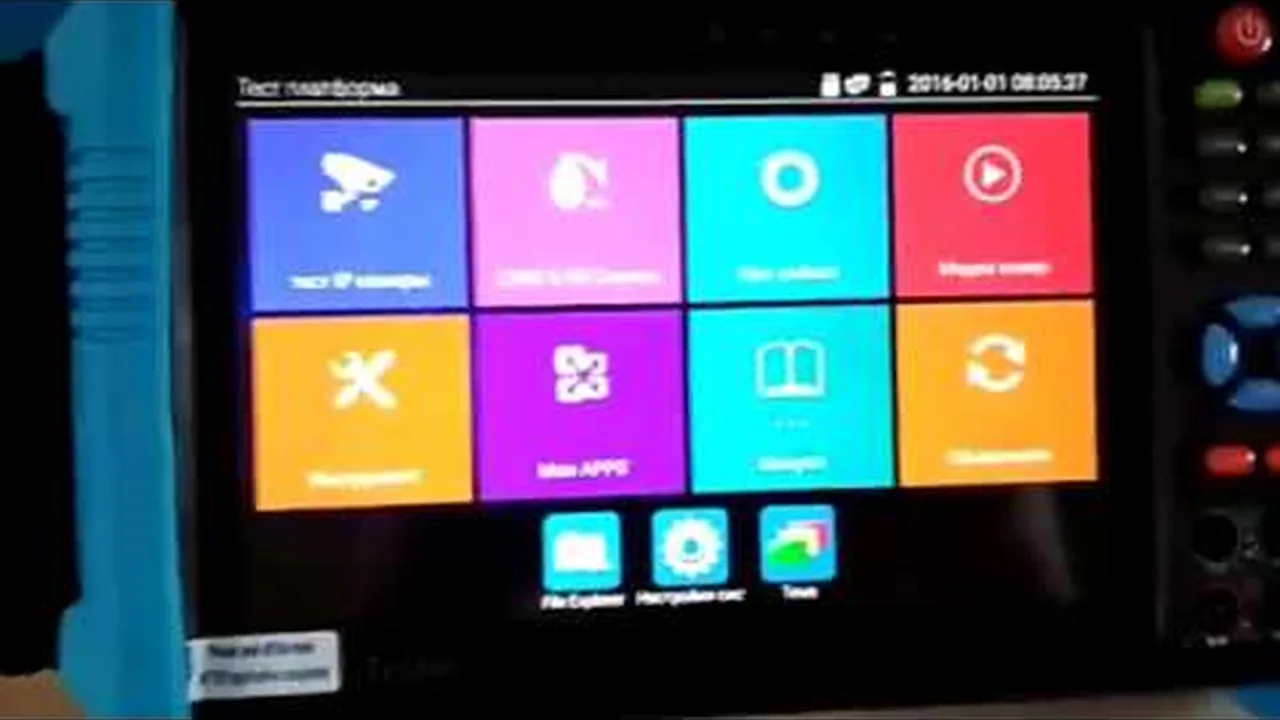

Устройство работает на Android с возможностью установки приложений (Word, PDF), имеет медиаплеер и аудиоплеер. Можно записывать с камеры и просматривать видео. Это делает устройство универсальным инструментом для монтажа и диагностики систем видеонаблюдения.

Практическое применение

При подключении PTZ камеры к прибору необходимо сначала обеспечить питание от прибора. Это позволяет сразу проверить целостность на месте, не требуя дополнительных источников. После подачи питания монтажник может просмотреть картинку и настроить направление камеры. Такая последовательность действий — подключение, питание, проверка, просмотр, настройка — обеспечивает быструю и удобную работу.

Удобство для монтажника заключается в том, что все необходимые функции собраны в одном приборе. Это устраняет необходимость носить с собой отдельные блоки питания, мониторы и устройства управления. В результате упрощается процесс установки и настройки PTZ камеры, экономится время и снижается риск ошибок.

Автор считает, что аккумулятора ёмкостью 5000 мА хватит с запасом для выполнения всех этих операций. Это означает, что прибор сможет обеспечить достаточное время работы для подключения, проверки и настройки камеры без необходимости подзарядки в течение рабочей смены.

Практика

Чек-лист по материалу

• Проверить комплектацию: блок питания, ремешки, переходники, кабели, флешка.
• Ознакомиться с расположением разъёмов: HDMI, питание, оптика, HD/CVI/TVI/IP, UTP, USB.
• Зарядить аккумулятор перед использованием.
• Настроить дату и время на тестере.
• Установить необходимые приложения из Android, если требуется.
• При работе с камерами использовать соответствующие разъёмы и функции (PTZ, тест кабеля).

Справка

Термины из видео

TDR

Рефлектометрия во временной области — метод измерения длины кабеля и обнаружения обрывов/замыканий.

PTZ

Pan-Tilt-Zoom — управление поворотом, наклоном и зумом камеры.

ONVIF

Открытый стандарт для сетевых видеокамер, обеспечивающий совместимость устройств разных производителей.

UTC

Up-the-Coax — технология передачи управляющих сигналов по коаксиальному кабелю вместе с видеосигналом.

CVBS

Composite Video Blanking and Sync — аналоговый видеосигнал.

HDMI

High-Definition Multimedia Interface — интерфейс для передачи цифрового видео и аудио.

PoE

Power over Ethernet — технология передачи электропитания по сетевому кабелю.

UTP

Unshielded Twisted Pair — неэкранированная витая пара, используется в сетях Ethernet.
