Пассивная защита от БПЛА для складов и заводов: проектирование и легализация

Введение: Новая реальность промышленной безопасности

Уровень рисков для бизнеса изменился, безопасность объекта теперь включает защиту с воздуха.

Задача собственников — создать пассивный контур, физически защищающий оборудование и людей.

Видео разбирает пошаговый алгоритм проектирования и легализации пассивной защиты от беспилотников для коммерческой недвижимости.

Аудит уязвимостей и создание карты рисков объекта

Не существует универсального навеса от дронов, который можно купить и натянуть на склад.

Предпроектный анализ проводится совместно со специалистами по безопасности.

Оцениваются: география и рельеф, направление вероятного подлета, естественные преграды.

Выявляются архитектурные критические точки: легкосбрасываемые конструкции, мягкие кровли, остекленные зенитные фонари.

Определяются технологические узлы: зоны хранения пожароопасных веществ, открытые трансформаторные подстанции, компрессорные, чиллеры систем кондиционирования.

Выход из строя одной такой точки может парализовать завод на месяцы.

Архитектурные концепции. Сетки, решетки и защитные мачты

Пассивная защита — инженерное искусство компромиссов: создать преграду, не нарушая логистику, не перекрывая подъезды для пожарной техники, не превращая здание в темный бункер.

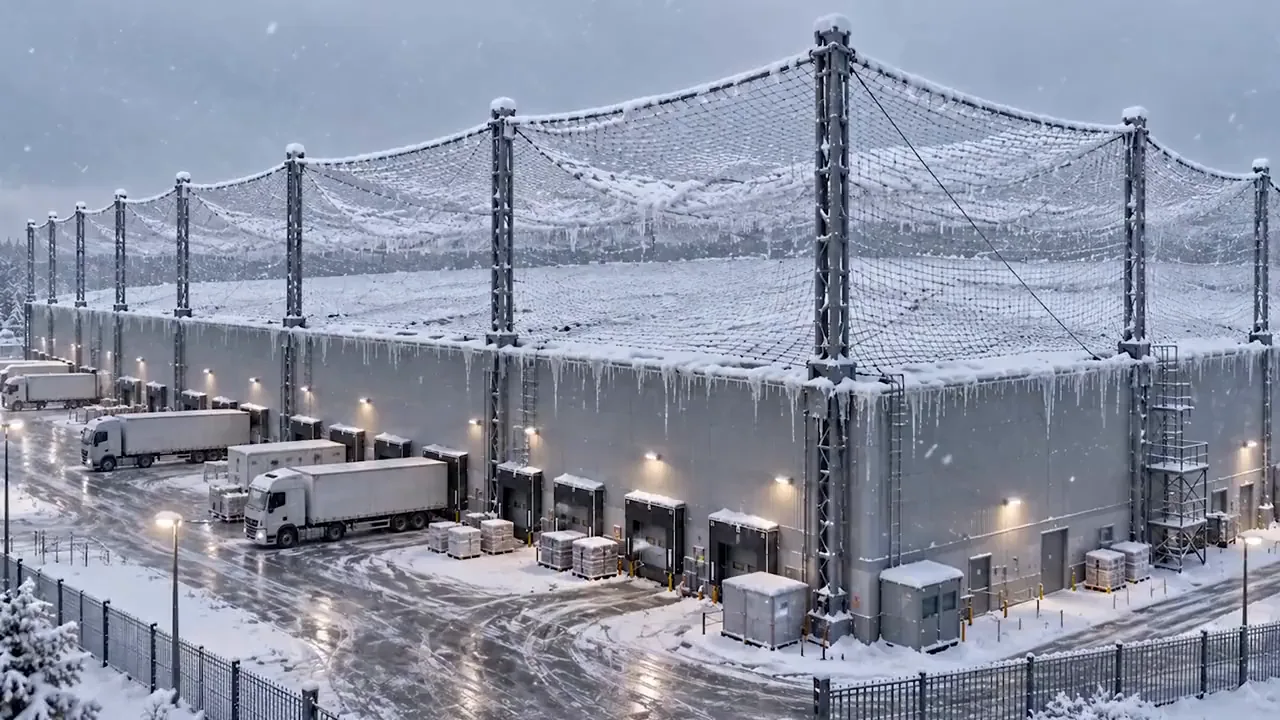

Противодронные сетчатые экраны — тросовые системы и улавливающие сетки с высокой разрывной нагрузкой, пропускают свет и воздух, задерживают аппараты.

Детонационные решетки — жесткие металлические конструкции, инициирующие подрыв снаряда на безопасном расстоянии от несущей стены или резервуара.

Отдельно стоящие мачты и экраны устанавливаются по периметру или перед уязвимыми установками, перехватывают дроны на подлете по настильной траектории.

При выборе учитывается экономика проекта: стоимость материалов, долговечность и вес.

Инженерные расчеты. Парусность, вес и динамический удар

Самая частая ошибка — попытка сделать защиту своими силами, например приварить стойки к парапету и натянуть сетку.

Любая защитная конструкция обладает колоссальной парусностью и собственным весом.

Зимой добавляется весомая снеговая и гололедная нагрузка.

Необходимо рассчитать, выдержит ли существующий каркас здания дополнительные нагрузки.

Если запас прочности позволяет, узлы крепления интегрируются в существующие фермы и колонны; если нет — проектируются независимые фундаменты и выносные опорные мачты.

Инженеры просчитывают динамический удар: конструкция должна погасить кинетическую энергию взрыва или удара, чтобы не сложилась несущая стена здания.

Юридический блок. Как легализовать защиту и пройти проверки?

Возведение защитных сооружений балансирует на стыке понятий: реконструкция, модернизация, капитальный ремонт или установка некапитальных объектов.

Ошибка в квалификации ведет к штрафу за самовольную реконструкцию или требованию демонтировать защиту.

Если конструкции жестко привязываются к несущим элементам и меняют технико-экономические показатели (высоту, нагрузки), это может быть квалифицировано как реконструкция, требующая проекта, экспертизы и разрешения на строительство.

Если защита проектируется как отдельно стоящие некапитальные объекты (мачты на винтовых сваях с сетками) или как элементы дооборудования в рамках капремонта без изменения несущих характеристик, процедура упрощается.

В ряде регионов установку можно провести через местное министерство промышленности или комиссию по чрезвычайным ситуациям как меры по противодействию террористическим угрозам.

Любая сетка по зданию не должна препятствовать эвакуации людей, доступу пожарных вертолетов или лестниц к кровле; решения увязываются со специальными техническими условиями.

Грамотный проект от сертифицированного бюро — главный юридический щит при проверках Госстройнадзора или МЧС.

Рабочая документация, регламент эксплуатации и авторский надзор

Финал проектного этапа — выдача рабочей документации марки КМ и КЖ с детальными чертежами каждого узла, спецификациями металла и метизов.

На основе этих документов подрядчики составляют точную смету на строительно-монтажные работы.

Проект включает документацию и регламент эксплуатации: зимний сброс наледи и снега, периодичность инструментального контроля натяжения тросов, замена поврежденного сегмента сети.

Правильный подход защищает стены, оборудование, нервы, юридическую безопасность и непрерывность бизнес-процессов.

Практика

Чек-лист по материалу

• Провести аудит уязвимостей объекта и создать карту рисков.
• Определить критические точки: кровли, зенитные фонари, технологические узлы.
• Выбрать тип защитных конструкций под бюджет и задачи.
• Рассчитать снеговые, ветровые и динамические нагрузки на существующий каркас.
• Определить юридический статус работ (реконструкция, капремонт, некапитальные объекты).
• Разработать рабочую документацию марок КМ и КЖ.
• Составить регламент эксплуатации защитных систем.
• Пройти необходимые экспертизы и согласования.

Справка

Термины из видео

Пассивная защита от БПЛА

Физический контур, создающий преграду для беспилотников, в отличие от активных средств радиоэлектронной борьбы.

Противодронные сетчатые экраны

Тросовые системы и улавливающие сетки с высокой разрывной нагрузкой, пропускающие свет и воздух, но задерживающие аппараты.

Детонационные решетки

Жесткие металлические конструкции, инициирующие подрыв снаряда беспилотника на безопасном расстоянии от несущей стены или резервуара.

Отдельно стоящие мачты и экраны

Конструкции, устанавливаемые по периметру объекта или перед уязвимыми установками для перехвата дронов на подлете.

Парусность

Свойство конструкции воспринимать ветровую нагрузку, зависящее от площади и формы.

Динамический удар

Кинетическая энергия взрыва или удара дрона, которую конструкция должна погасить, чтобы не разрушить несущие стены здания.

Рабочая документация марок КМ и КЖ

Комплект чертежей и спецификаций для строительно-монтажных работ: КМ — конструкции металлические, КЖ — конструкции железобетонные.

Регламент эксплуатации

Документ, описывающий процедуры ухода за защитными системами: сброс наледи и снега, контроль натяжения тросов, замену поврежденных сегментов.
