Первый контакт с прибором «Сириус» через Modbus TCP в Masterscada 4D

Коротко

В стриме от 11 февраля 2026 года продемонстрирован первый контакт с прибором «Сириус» через Modbus TCP с использованием Masterscada 4D. Удалось подключиться к прибору по IP-адресу 6615, порт 502, прочитать регистр состояния основной платы и отправить команды управления контролем. Обсуждены перспективы интеграции и ограничения протокола.

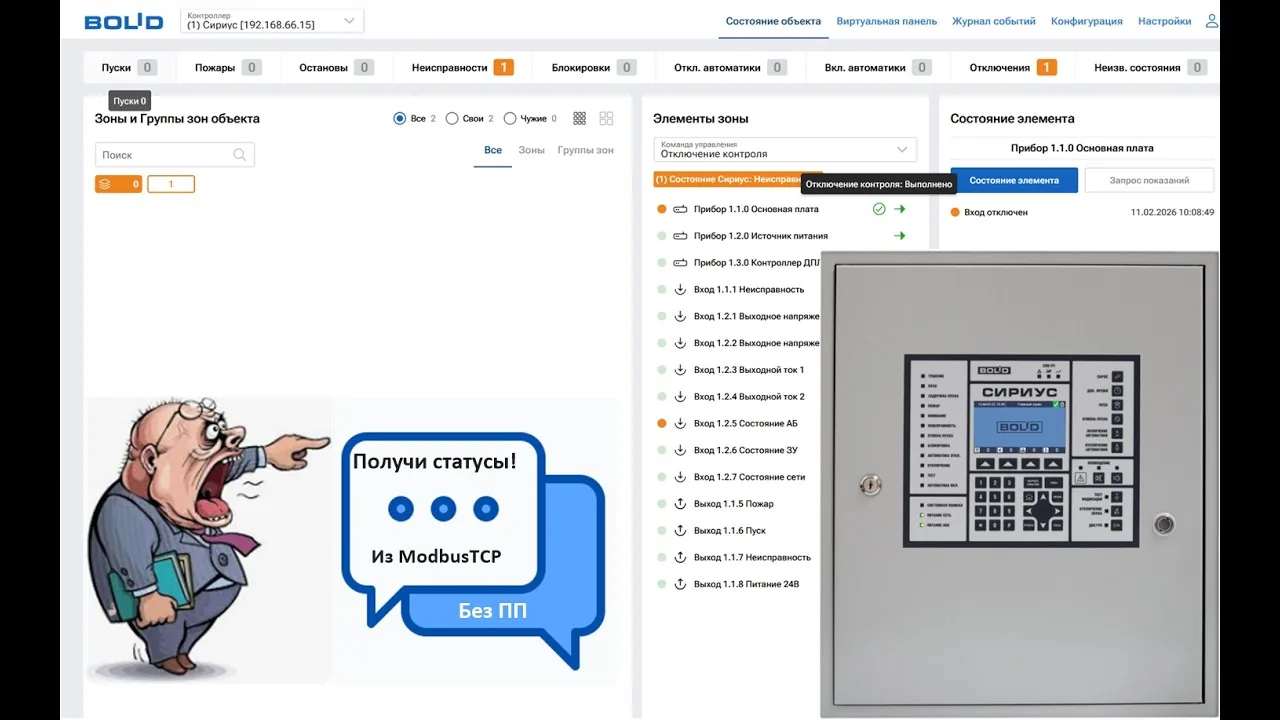

Иллюстрация к материалу «Первый контакт с прибором «Сириус» через Modbus TCP в Masterscada 4D»
YouTube
Содержание материала

Основные выводы

  • Прибор «Сириус» от компании Bolid получил встроенную поддержку Modbus TCP, что позволяет отказаться от дополнительного преобразователя протоколов S2000-ПП.
  • В Masterscada 4D был настроен TCP-девайс с IP-адресом 6615 и портом 502, канал 101, и успешно прочитан регистр состояния основной платы.
  • Значения регистров совпадают с таблицей состояний событий системы Orion, используемой в приборе S2000-ПП.
  • Управление через Modbus TCP возможно, но разработчик считает, что локальное управление пожарной автоматикой должно оставаться приоритетным.
  • Протокол Modbus TCP в «Сириусе» поддерживает только один сокет, что ограничивает параллельный опрос и может замедлить работу при большом количестве параметров.

Введение и представление прибора «Сириус»

В стриме от 11 февраля 2026 года, который называется S103 «Первый контакт. Тестируем Modbus TCPModbus TCPПротокол передачи данных по сети TCP/IP, используемый для связи с промышленным оборудованием. в приборе СириусСириусПрибор производства компании Bolid для контроля и управления системами пожарной сигнализации, оповещения, пожаротушения и дымоудаления. через Masterscada 4DMasterscada 4DSCADA-система, используемая для диспетчеризации и визуализации технологических процессов.», рассматривается прибор «Сириус» от компании Bolid. Этот прибор предназначен для контроля и управления системой пожарной сигнализации, оповещений, пожаротушения, дымоудаления и другого вспомогательного оборудования. Прибор имеет модификации и стоит около 36 000 рублей.

Ранее для интеграции систем Orion в сторонние SCADA-системы использовался преобразователь протоколов S2000-ППS2000-ПППреобразователь протоколов производства Bolid, позволяющий интегрировать системы Orion в сторонние SCADA-системы.. Однако разработчик «Сириуса» решил добавить встроенную поддержку Modbus TCP, чтобы отказаться от дополнительного преобразователя, дополнительной настройки и затрат. Это позволяет забирать данные напрямую из прибора. В прошивку был введён протокол Modbus TCP, и теперь прибор стоит и работает с этой функцией.

Настройка подключения в Masterscada 4D

В Masterscada 4D был добавлен TCP-девайс с IP-адресом 6615 и портом 502. Тайм-аут и инициализация установлены по умолчанию. Выбран канал 101, используются input-регистры. Параметр 1 выводится на экран, программа на языке ST суммирует два байта регистра, а программа на языке функциональных блоков позволяет выводить старший и младший байты отдельно.

Настройка порта и адреса в Modbus TCP не требуется, так как адрес не задаётся. Период опроса выбирается по желанию, но не рекомендуется опрашивать слишком часто и использовать несколько сокетов одновременно.

Чтение и интерпретация регистров

При чтении регистра состояния основной платы было получено значение 195 255. Это значение совпадает с таблицей состояний событий системы Orion, используемой в приборе S2000-ПП. Значение 195 соответствует событию «перегрузка источника питания устранена», что означает норму.

После отправки команды отключения контроля на основную плату было получено значение 112 112, что означает «отключение». После включения контроля снова получено значение 195 255, что означает «норма». Таким образом, статус изменяется в соответствии с поданными командами.

Управление через Modbus TCP

Была подана команда включения контроля на основную плату, команда прошла успешно. Затем подана команда отключения контроля, и статус изменился на «отключение». После повторного включения контроля статус вернулся к «норма».

Разработчик считает, что управление через Modbus TCP не должно быть основным, так как локальное управление пожарной автоматикой приоритетно. Система пожаротушения управляется «Сириусом», и локальная привязка управления всегда главнее.

Ограничения и перспективы интеграции

Протокол Modbus TCP в «Сириусе» поддерживает только один сокетСокетПрограммный интерфейс для обмена данными между устройствами по сети; в контексте Modbus TCP — канал связи., поэтому параллельный опрос из нескольких систем невозможен. Если система большая, опрос может быть долгим. Для каждой зоны или устройства предполагается выделение отдельных регистров, но 65 000 регистров может не хватить для всех комбинаций.

Журнал событий можно экспортировать, но для автоматического чтения требуется логин и пароль. В будущем возможно добавление параметров для чтения состояния через Modbus TCP, но управление, скорее всего, останется локальным.

Что проверить на практике

  • Настроить TCP-девайс в Masterscada 4D с IP-адресом 6615 и портом 502.
  • Выбрать канал 101 и использовать input-регистры для чтения данных.
  • Проверить чтение регистра состояния основной платы и сравнить с таблицей событий Orion.
  • Отправить команды управления контролем и убедиться в изменении статуса.
  • Учесть ограничение на один сокет при планировании опроса.
  • При необходимости экспортировать журнал событий вручную.
