Питание камеры видеонаблюдения по витой паре через преобразователь DC-DC

Введение и выбор камеры

Автор решил установить дома камеру видеонаблюдения. Перед ним встал вопрос выбора подходящей модели. После тестирования различных вариантов он остановился на камере от фирмы ВИЗ, которая ему понравилась. Этот выбор был не случайным: многие говорят, что ВИЗ делает неплохие камеры. Таким образом, решение автора основано как на личном опыте тестирования, так и на положительных отзывах других пользователей.

Выбор камеры ВИЗ стал результатом сравнения и оценки. Автор не просто взял первую попавшуюся модель, а провёл тестирование, в ходе которого камера ВИЗ показала себя с хорошей стороны. Мнение окружающих также сыграло роль: репутация фирмы как производителя качественных камер укрепила уверенность в правильности выбора. В итоге автор приобрёл и установил дома именно эту камеру.

Схема питания по витой паре

Чтобы не тянуть в дом 220 В, автор организовал питание камеры по витой паре. Это позволило избежать прокладки силового кабеля и упростить монтаж. Камера запитывается от бесперебойного питания, что обеспечивает её работу даже при отключении электричества. Такая схема делает систему надёжной и автономной.

По витой паре также подаётся интернет, необходимый для работы камеры. Кроме того, от того же бесперебойного питания могут быть запитаны ещё три камеры. Это значит, что автор заложил возможность расширения системы: при необходимости к существующей схеме можно добавить дополнительные камеры без серьёзных переделок. Таким образом, использование витой пары для питания и передачи данных оказывается практичным решением, которое масштабируется и повышает отказоустойчивость.

Подключение и преобразователь DC-DC

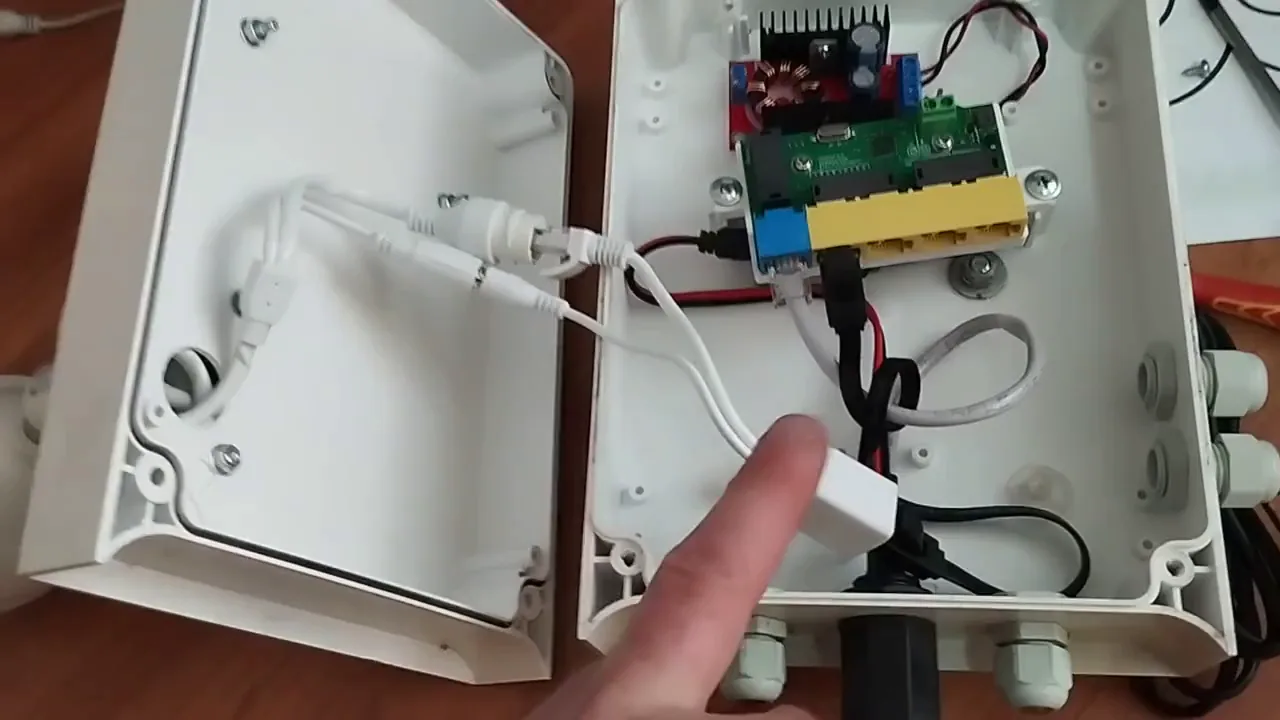

Для подключения устройства используется гермоввод IG45, который соединён с Ethernet-портом для доступа в интернет. Это обеспечивает защищённый ввод сетевого кабеля. Отдельно через гермоввод 45 выведено питание 12 В, что позволяет подавать электропитание на устройство независимо от сетевого подключения.

Питание 12 В поступает на преобразователь DC-DC. Этот преобразователь необходим для компенсации потерь напряжения, возникающих в витой паре при передаче питания на расстояние. Без него напряжение на удалённом конце могло бы оказаться недостаточным для работы устройства.

Преобразователь является подстроечным, что позволяет регулировать выходное напряжение в широких пределах — начиная с 5 или 6 В и до 35 В. Такая регулировка даёт возможность точно установить необходимое напряжение с учётом потерь в линии.

Проблема с преобразователем DC-DC

Преобразователь был заказан на Азоне. Однако продавец прислал преобразователь со вздутым конденсатором, что делало его неработоспособным. Самостоятельно автор не мог выполнить ремонт, так как уже плохо видит мелкие детали.

На выходе преобразователя стоял конденсатор ёмкостью 1000 мкФ и напряжением 35 В. Автор заменил его на конденсатор с напряжением 24 В (по его предположению). Замену выполнил сын автора, который перепаял конденсатор.

После замены конденсатора преобразователь заработал нормально. Это подтвердило, что причиной неисправности был именно вздутый конденсатор, а замена позволила восстановить работоспособность устройства.

Коммутатор и схема подключения

В основе схемы используется четырёхпортовый коммутатор компании Wirtle. От коммутатора берётся интернет, а камера может работать по Wi-Fi. Чтобы запитать камеру без 220 В, применяется патчкорд и сплиттер. При этом подаётся 12 В, а интернет идёт либо по кабелю, либо по Wi-Fi.

Такая схема подойдёт, если Wi-Fi слишком далеко. Последовательность действий: от коммутатора берётся интернет, затем через патчкорд и сплиттер подаётся 12 В на камеру, а соединение с интернетом осуществляется либо по кабелю, либо по Wi-Fi.

Роль преобразователя DC-DC при нагрузке

Преобразователь DC-DC добавлен для регулировки напряжения. При нагрузке напряжение может проседать, например, на 1 В. Можно подкрутить преобразователь, чтобы на выходе получить 12 В.

Коммутатор работает от напряжения до 18 В (возможно, до 16 В). Преобразователь поможет на более длинных витых парах. Таким образом, при просадке напряжения под нагрузкой преобразователь позволяет скорректировать его до требуемых 12 В, что особенно важно на длинных линиях.

Практика

Чек-лист по материалу

• Приобрести камеру видеонаблюдения (например, от ВИЗ).
• Подготовить гермовводы IG45 для интернета и питания.
• Обеспечить бесперебойное питание 12 В.
• Подключить преобразователь DC-DC для компенсации потерь напряжения.
• Проверить преобразователь на наличие вздутых конденсаторов и при необходимости заменить.
• Использовать четырёхпортовый коммутатор (например, Wirtle).
• Соединить камеру через сплиттер и патчкорд, подать 12 В.
• Настроить подачу интернета по витой паре или Wi-Fi.

Справка

Термины из видео

Витая пара

Кабель, состоящий из скрученных попарно проводников, используется для передачи данных и питания.

Преобразователь DC-DC

Устройство, преобразующее постоянное напряжение одного уровня в другое, позволяет регулировать выходное напряжение.

Гермоввод IG45

Устройство для герметичного ввода кабеля в корпус, обеспечивает защиту от влаги и пыли.

Коммутатор

Сетевое устройство, объединяющее несколько устройств в локальную сеть, в данном случае на 4 порта.

Сплиттер

Устройство, разделяющее сигнал и питание в одном кабеле (например, для камеры и интернета).

Бесперебойное питание

Источник питания, обеспечивающий электропитание при отключении основного источника.
