Подключение AHD камер видеонаблюдения с помощью DC сплиттера питания

Введение и компоненты

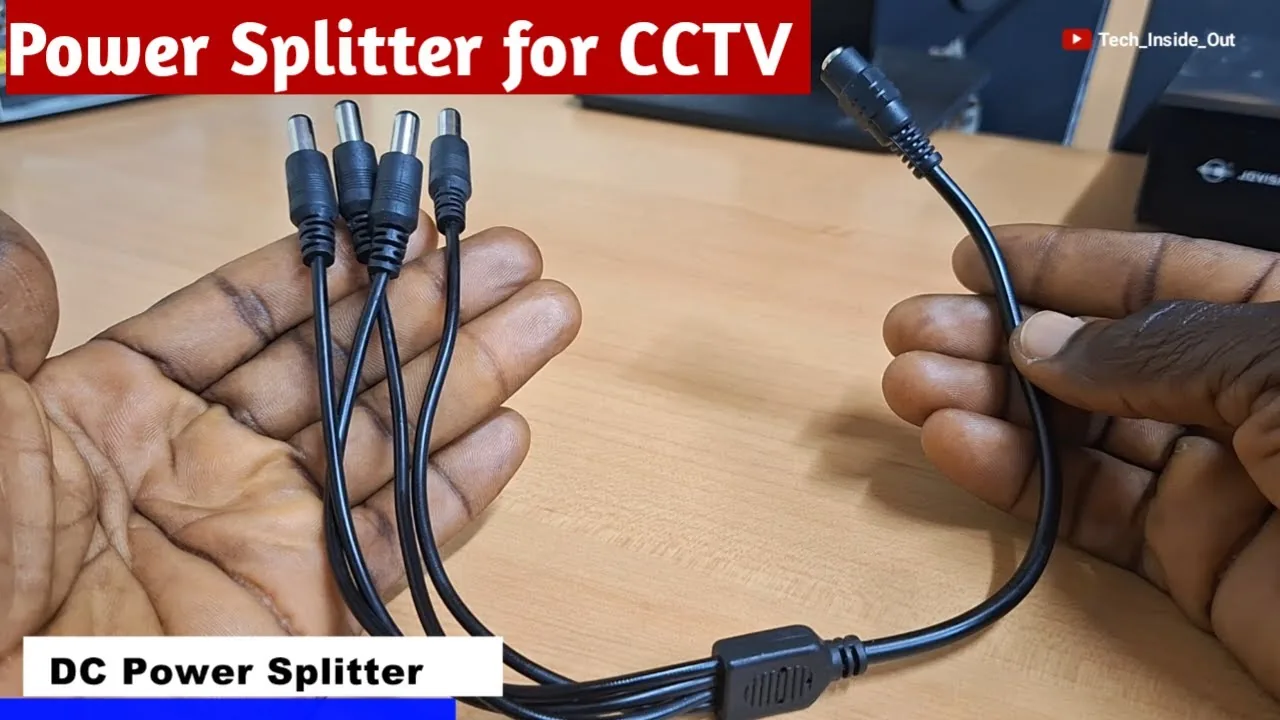

DC сплиттер используется как источник питания для CCTV камер. Он позволяет подавать постоянное напряжение на несколько устройств от одного адаптера, что упрощает монтаж и экономит место. В демонстрации используются 4-канальный DVR, четыре HD камеры, коаксиальные кабели с BNC разъемами и монитор.

DVR служит для записи и обработки видеосигнала с камер. HD камеры обеспечивают высокое качество изображения. Коаксиальные кабели с BNC разъемами передают видеосигнал от камер к DVR, а монитор отображает изображение. Такая конфигурация является типичной для систем видеонаблюдения небольшого масштаба.

Подключение питания через DC сплиттер

Питание подается на сплиттер через обычный 12V DC адаптер. Этот адаптер подключается к сети переменного тока и преобразует напряжение в постоянное 12V, которое необходимо для работы камер. Сплиттер принимает это напряжение на входе.

Сплиттер имеет несколько выходов для питания камер (до четырех). Каждый выход подключается к соответствующей камере с помощью кабеля питания. Таким образом, один адаптер обеспечивает питание всех четырех камер, что упрощает систему и снижает количество необходимых адаптеров.

Важно соблюдать полярность при подключении, чтобы избежать повреждения оборудования. После подключения всех камер к сплиттеру и подачи питания, камеры будут готовы к работе, и их видеосигнал можно будет наблюдать на мониторе через DVR.

Подключение видео камер к DVR

Для передачи видеосигнала от каждой камеры к DVR используются коаксиальные кабели, оснащенные разъемами BNC. Эти разъемы обеспечивают надежное соединение и стандартизированы для видеонаблюдения.

Процесс подключения начинается с определения видеовыхода на камере и соответствующего видеовхода на DVR. Кабель одним концом подсоединяется к выходу камеры, а другим — к входу DVR. Важно соблюдать соответствие каналов: каждая камера должна быть подключена к отдельному входу, чтобы DVR мог корректно обрабатывать и записывать сигнал с каждого устройства.

После физического соединения кабелей необходимо убедиться в отсутствии повреждений разъемов и кабеля, так как это может привести к потере сигнала или помехам. Правильное подключение обеспечивает передачу видеоданных в реальном времени.

Подключение питания к камерам через сплиттер

Для подачи питания на несколько камер используется сплиттер, который распределяет электрическую энергию от одного источника к нескольким потребителям. Каждый выход сплиттера предназначен для подключения к конкретной камере.

При подключении важно сопоставить каждый выход сплиттера с соответствующей камерой, чтобы обеспечить подачу питания именно на то устройство, которое требует электропитания. Это предотвращает ошибки в распределении энергии и гарантирует, что все камеры будут работать.

После того как все кабели питания подключены, необходимо проверить, что каждая камера получает необходимое напряжение и ток. Неправильное подключение может привести к неработоспособности камеры или ее повреждению, поэтому следует внимательно следовать схеме подключения.

Завершение подключения и проверка

После того как все кабели проложены и соединены, необходимо завершить подключение, подсоединив к DVR мышь и VGA-кабель от монитора. Мышь используется для навигации по меню устройства, а VGA-кабель передаёт видеосигнал на экран. Эти действия выполняются до подачи питания, чтобы избежать возможных ошибок при инициализации системы.

Когда питание подано на DVR, все четыре камеры, подключённые к нему, начинают работать. Это означает, что каждая камера получает необходимое напряжение и передаёт видеопоток на регистратор. Проверка работоспособности всех камер одновременно позволяет убедиться в правильности монтажа и отсутствии обрывов в соединениях. Если какая-либо камера не функционирует, это указывает на проблему в её кабеле или разъёме, которую необходимо устранить до начала эксплуатации.

Использование женских DC разъемов

В реальных условиях эксплуатации для подключения сплиттера к камерам требуются женские DC-разъёмы. Это связано с тем, что сплиттер, как правило, имеет мужские разъёмы (штекеры), которые вставляются в ответные гнёзда на камерах. Однако в некоторых конфигурациях кабели камер могут оканчиваться штекерами, и тогда для соединения необходимы переходники с женскими разъёмами.

Женские DC-разъёмы обеспечивают надёжный контакт и механическую фиксацию, предотвращая случайное отсоединение. При их использовании важно соблюдать полярность, чтобы не повредить оборудование. Таким образом, наличие женских разъёмов в комплекте или их приобретение отдельно является обязательным условием для корректного подключения сплиттера к камерам в условиях реальной установки.

Практика

Чек-лист по материалу

• Подключите 12V DC адаптер к входу сплиттера.
• Подключите коаксиальные кабели к видеовыходам камер и входам DVR.
• Подключите каждый выход сплиттера к соответствующей камере для питания.
• Подключите мышь и VGA кабель к DVR.
• Подайте питание на DVR и проверьте отображение всех камер.

Справка

Термины из видео

DC сплиттер

Устройство, которое разделяет один источник питания на несколько выходов для питания нескольких устройств.

AHD камера

Аналоговая камера высокого разрешения, использующая технологию AHD для передачи видео.

DVR

Цифровой видеорегистратор, устройство для записи и обработки видеосигналов с камер.

Коаксиальный кабель

Кабель, используемый для передачи видеосигнала, с центральным проводником и экраном.

BNC разъем

Тип разъема для коаксиальных кабелей, используемый для подключения видео.

Женский DC разъем

Разъем, который принимает штекер для подачи питания, используется для подключения камер к сплиттеру.
