Подключение блоков питания для CCTV: схемы и практика

Введение и представление инструментов

Практические уроки по CCTV позволяют получить необходимые навыки для работы с системами видеонаблюдения. В ходе занятий участники знакомятся с основными инструментами и оборудованием, которые используются при установке и обслуживании таких систем.

Среди инструментов, которые применяются в работе, — тестер, отвёртки и нож для обрезки кабелей. Тестер необходим для проверки электрических параметров и выявления возможных неисправностей в системе. Отвёртки используются для монтажа и демонтажа компонентов, а нож для обрезки кабелей — для подготовки проводов нужной длины. Перед началом работы важно проверить исправность инструментов и убедиться, что они подходят для выполнения конкретных задач. Например, тестер должен соответствовать диапазону проверяемых параметров системы, а отвёртки — иметь подходящую форму и размер жала для работы с используемыми крепёжными элементами.

Принцип работы блока питания CCTV

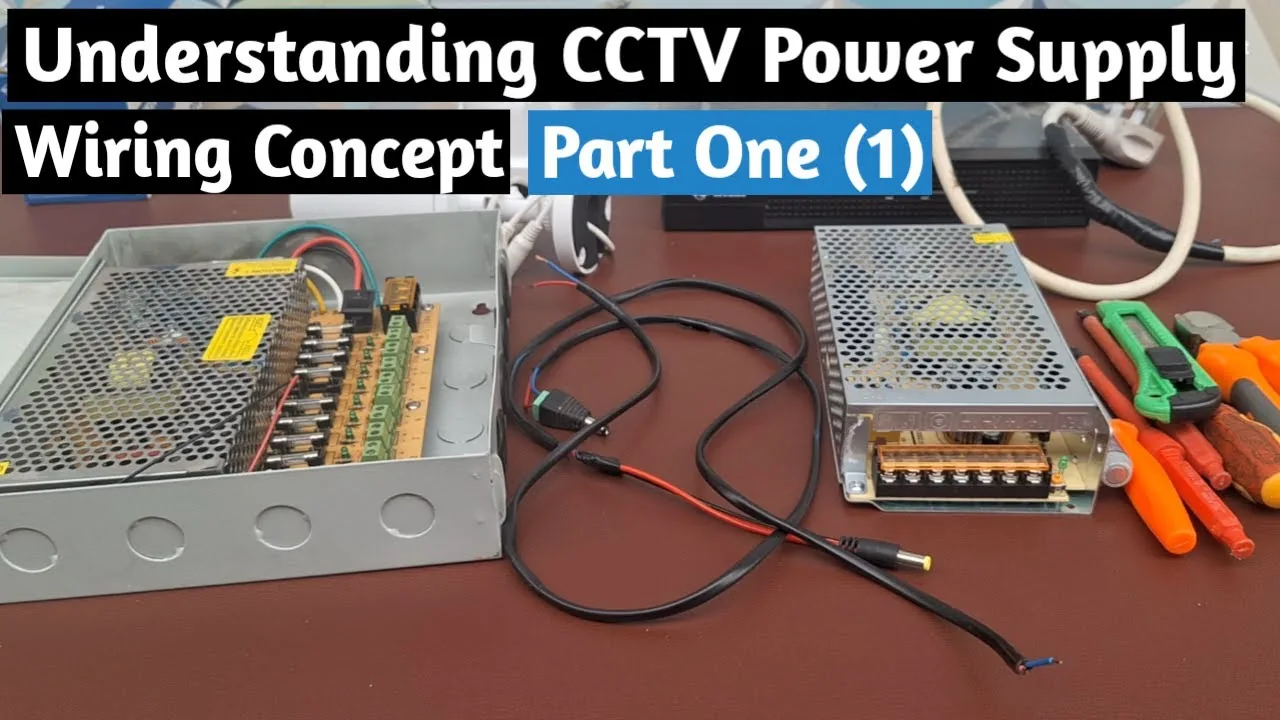

Блок питания в системах CCTV играет ключевую роль, обеспечивая электроэнергией камеры и другие компоненты. Он получает питание от обычной электрической розетки, что делает его удобным в использовании и позволяет интегрировать систему в существующую инфраструктуру электроснабжения.

Устройство преобразует входящее напряжение в 12 В, которые необходимы для питания камер. Это стандартизированное напряжение обеспечивает совместимость с большинством моделей камер и других устройств, используемых в системах видеонаблюдения.

На блоке питания имеются клеммы для подключения фазы (L), нейтрали (N) и заземления (F). Правильное подключение к этим клеммам гарантирует безопасное и надёжное функционирование всей системы. Фаза и нейтраль обеспечивают подачу электроэнергии, а заземление снижает риск поражения электрическим током и защищает оборудование от повреждений. Перед подключением блока питания необходимо убедиться, что напряжение в сети соответствует требованиям устройства, а также проверить состояние кабелей и клемм.

Стандарты подключения кабелей

Для подключения используется трёхжильный кабель. Это обеспечивает необходимую безопасность и эффективность передачи электроэнергии.

Цвета жил кабеля стандартизированы, что упрощает процесс подключения и снижает риск ошибок. Коричневый цвет обозначает фазу, синий — нейтраль, а зелёно-жёлтый — заземление. Соблюдение этих стандартов критически важно для правильного функционирования электроустановок и безопасности пользователей. Перед началом работы следует внимательно осмотреть кабель и убедиться, что цвета жил соответствуют стандартам, а изоляция не повреждена.

Процесс подключения блока питания

Первым шагом является пропуск кабеля через отверстие в блоке питания. Это необходимо для того, чтобы кабель был правильно размещён и не мешал работе устройства. Перед этим следует убедиться, что кабель имеет достаточную длину для подключения к источнику питания и что отверстие в блоке питания соответствует диаметру кабеля.

После этого следует подключить жилы кабеля к соответствующим клеммам. Важно строго соблюдать соответствие цветов жил и клемм, чтобы избежать короткого замыкания и других неисправностей. Перед подключением необходимо очистить концы жил от изоляции и убедиться, что они не повреждены и не имеют окисления.

Завершающим этапом является надёжное закрепление кабелей в клеммах. Это гарантирует стабильное соединение и предотвращает случайное отсоединение кабеля, что может привести к сбоям в работе оборудования или аварийным ситуациям. После закрепления кабелей следует проверить надёжность соединения и отсутствие люфта.

Подключение CCTV-камер к блоку питания

Блок питания для CCTV-камер рассчитан на подключение до девяти камер одновременно. Это позволяет оптимизировать распределение электропитания и упростить схему подключения системы видеонаблюдения. Перед подключением камер необходимо убедиться, что суммарная мощность камер не превышает максимально допустимую мощность блока питания.

При подключении камер к блоку питания необходимо строго соблюдать полярность. Кабели камер подключаются к выходам блока питания так, чтобы красный провод (плюс) соединялся с положительным выводом, а синий провод (минус) — с отрицательным. На выходах блока питания чётко обозначены плюс и минус, что облегчает процесс подключения. Перед подключением следует проверить маркировку на кабелях камер и выходах блока питания, чтобы исключить ошибки.

Правильное соблюдение полярности при подключении камер гарантирует их корректную работу и предотвращает риск повреждения оборудования. Перед началом работы рекомендуется внимательно изучить маркировку на блоке питания и кабелях камер, а также убедиться, что все соединения выполнены надёжно и без повреждений.

Практика

Чек-лист по материалу

• Проверить наличие необходимых инструментов.
• Определить цвета жил кабеля согласно стандартам.
• Подключить кабель к блоку питания, соблюдая соответствие жил и клемм.
• Надёжно закрепить кабели в клеммах блока питания.
• Проверить подключение перед включением блока питания в розетку.
• Подключить камеры к выходам блока питания с учётом полярности.

Справка

Термины из видео

CCTV

Система замкнутого телевидения, используемая для видеонаблюдения.

Блок питания CCTV

Устройство, которое получает питание от обычной розетки и преобразует его в 12 В для питания CCTV-камер.

Трёхжильный кабель

Кабель, содержащий три проводника: для фазы, нейтрали и заземления.
